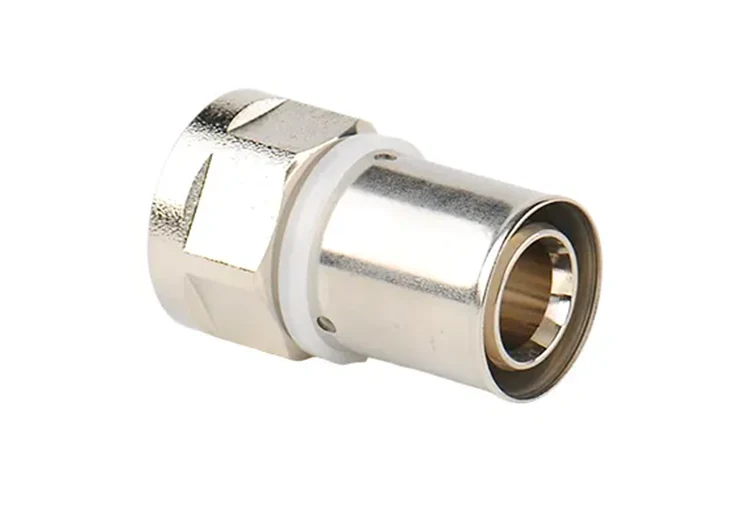

Mosiężne złącze wciskane z gwintem wewnętrznym

To mosiężne złącze wciskane z gwintem żeńskim jest zoptymalizowanym złączem przejściowym, które integruje standardowy port wciskany z precyzyjną strukturą gwintu wewnętrznego. Eliminuje potrzebę stosowania dodatkowych adapterów, umożliwiając płynne połączenia rur miedzianych lub ze stali nierdzewnej z różnymi gwintowanymi elementami instalacji hydraulicznej.

Złącze wykonane z kutego mosiądzu DZR zawiera podstawowe elementy precyzyjnie obrobione za pomocą CNC i wykorzystuje pierścienie uszczelniające EPDM odporne na wysokie temperatury. Proces tłoczenia na zimno tworzy bezpieczne, zamknięte uszczelnienie, które wytrzymuje wahania operacyjne i zapobiega wyciekom. Instalacja jest bezpieczna i wydajna — nie wymaga prac na gorąco ani spawania — a kompaktowa konstrukcja z łatwością mieści się w ciasnych lub ukrytych przestrzeniach. Jest bardzo wszechstronny, nadaje się do domowych systemów oczyszczania wody, centralnego ogrzewania i niskociśnieniowych rurociągów z płynami przemysłowymi, co czyni go idealnym wyborem zarówno w przypadku nowych instalacji, jak i projektów renowacyjnych.

Parametry techniczne

Materiał, wykonanie i trwałość

1. Materiał bazowy z kutego mosiądzu DZR

Wykonany z wysokiej jakości, odpornych na korozję, kutych kęsów mosiężnych, materiał jest gęsty i jednolity. Skutecznie zapobiega odcynkowaniu i rdzewieniu związanemu z długotrwałym przepływem wody, spełnia normy bezpieczeństwa dla rurociągów wody pitnej i nadaje się do ciągłej, długotrwałej pracy.

2. Precyzyjna obróbka CNC

Profile gwintów, rowki uszczelniające i strefy wprowadzania rur są precyzyjnie obrabiane przy użyciu technologii CNC. Zapewnia to stałe tolerancje wymiarowe, precyzyjne połączenie gwintu i szczelne uszczelnienie, eliminując luki montażowe na poziomie produkcyjnym.

3. Mgła solna i odporność na starzenie

Zarówno surowce, jak i gotowe produkty przechodzą rygorystyczne testy antykorozyjne i starzeniowe. Złącze wytrzymuje złożone środowiska, takie jak wilgotne wały rurowe, cykle termiczne i erozja płynna, a także jest odporne na utlenianie, osadzanie się kamienia i uszkodzenia strukturalne w trakcie długotrwałego użytkowania.

Zalety zintegrowanej struktury adaptera

1. Dwufunkcyjna konstrukcja upraszcza orurowanie

Integruje połączenie wciskowe i adaptację z gwintem wewnętrznym w jedną całość, eliminując potrzebę stosowania wielu segmentów złączek, zmniejszając liczbę połączeń i znacznie minimalizując potencjalne punkty nieszczelności.

2. Uniwersalne specyfikacje dla szerokiej kompatybilności

Zawiera znormalizowane gwinty wewnętrzne, które można podłączyć bezpośrednio do typowych urządzeń gwintowanych, takich jak zawory, wodomierze i urządzenia do ogrzewania podłogowego, bez konieczności stosowania niestandardowych części, co zapewnia większą kompatybilność w zakresie zaopatrzenia i instalacji.

3. Kompaktowy profil idealny do instalacji podtynkowych

Opływowa, zwarta konstrukcja oszczędza miejsce i idealnie pasuje do ograniczonych obszarów instalacji, takich jak wbudowane wnęki ścienne, przestrzenie sufitowe i wąskie szyby rurowe.

Odporny na wysokie temperatury, szczelny system uszczelniający

1. Specjalistyczne uszczelnienie wysokotemperaturowe z EPDM

Wykorzystuje niestandardowy pierścień uszczelniający EPDM, który jest odporny na wysokie temperatury, odkształcenia i starzenie; wytrzymuje cyrkulację gorącej wody w ogrzewaniu podłogowym i cykle termiczne (naprzemienne ciepło/zimno) bez twardnienia i pękania.

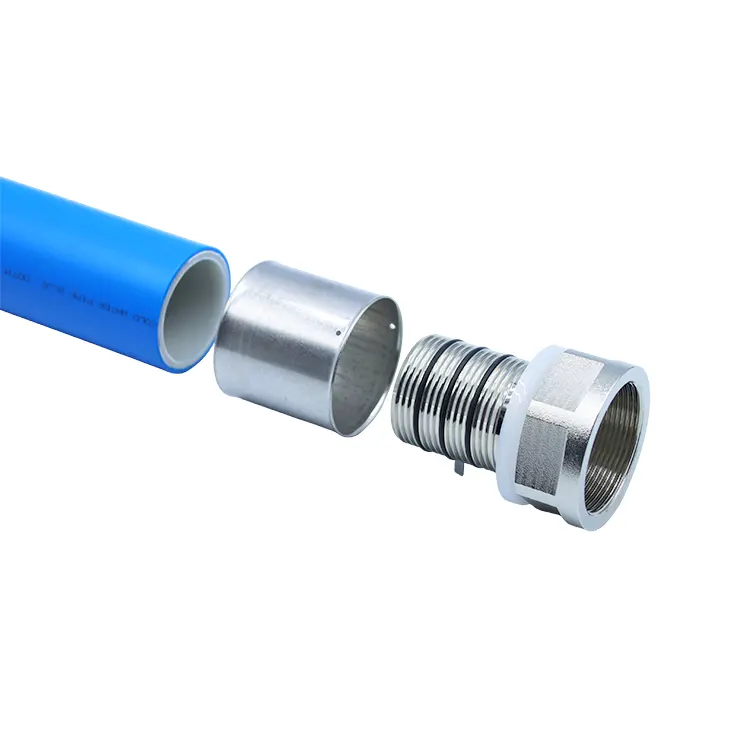

2. Zabezpieczyć mechanizm blokujący na wcisk

Standardowe formowanie na zimno tworzy szczelne, blokujące połączenie pomiędzy złączką, rurą i uszczelką, tworząc bezpieczną, zamkniętą konstrukcję, która wytrzymuje długotrwałe wahania ciśnienia wody i cykle temperatury.

3. Konstrukcja uszczelnienia nie wymagająca dodatkowych materiałów eksploatacyjnych

Opiera się na systemie podwójnej ochrony łączącym blokadę strukturalną i pierścień uszczelniający; eliminuje potrzebę stosowania materiałów pomocniczych, takich jak taśma PTFE lub uszczelniacz, redukując koszty materiałów i zapewniając bardziej niezawodną stabilność uszczelnienia.

Praktyczna wartość montażu na zimno i bez spawów

1. Zakaz otwartego ognia; eliminuje zagrożenia bezpieczeństwa

W całym procesie zastosowano proces wciskania na zimno, eliminując tradycyjne etapy spawania lub klejenia; nie generuje iskier ani nie wytwarza wysokiej temperatury, dzięki czemu mosiężne złącze wciskane z gwintem żeńskim nadaje się do wysokiej klasy wyposażenia wnętrz, zamkniętych pomieszczeń mechanicznych i miejsc o ograniczonym dostępie pożarowym.

2. Szybki montaż za pomocą standardowych narzędzi

Kompatybilny ze standardowymi narzędziami wciskanymi; pozwala jednemu technikowi szybko zakończyć montaż, znacznie skracając czas instalacji na punkt i skutecznie zmniejszając koszty pracy przy projektach na dużą skalę.

3. Wysoka tolerancja instalacji

Standaryzowana struktura i wysoka kompatybilność eliminują potrzebę skomplikowanych dostosowań; proces instalacji jest prosty i ustandaryzowany, skutecznie zapobiegając błędom wyrównania lub problemom z uszczelnieniem spowodowanym błędem ludzkim.

Kompatybilne rurociągi i różnorodne scenariusze zastosowań

1. Systemy oczyszczania i zaopatrzenia w wodę w budynkach mieszkalnych

Nadaje się do podłączenia rurociągów wody użytkowej w całym domu i ciepłej wody użytkowej; materiał jest bezpieczny i nie wypłukuje się, a podtynkowa instalacja jest stabilna i trwała, spełniając wymagania długotrwałej, cichej i szczelnej pracy w domach.

2. Projekty ogrzewania podłogowego i centralnego ogrzewania

Kompatybilny z instalacjami ogrzewania podłogowego w budynkach mieszkalnych i komercyjnymi rurociągami centralnego ogrzewania podłączonymi do urządzeń gwintowanych; Odporna na wysoką temperaturę struktura uszczelniająca jest dostosowana do warunków obejmujących długotrwałą cyrkulację w wysokiej temperaturze i częste cykle start-stop.

3. Modernizacja komercyjnych rurociągów HVAC

Nadaje się do łączenia linii wody lodowej i ciepłej w systemach klimatyzacji centralnej biurowców i centrów handlowych; konstrukcja jest stabilna przy niskich stratach ciśnienia, dzięki czemu idealnie nadaje się do komercyjnych systemów rurociągów wymagających ciągłej pracy o wysokiej częstotliwości.

4. Niskociśnieniowe rurociągi cieczy przemysłowych

Nadaje się do rurociągów fabrycznych transportujących słodką wodę o temperaturze otoczenia lub płyny obiegowe pod niskim ciśnieniem; charakteryzuje się odpornością na korozję i stabilną pracą pod ciśnieniem, spełniając standardy dla lekkich połączeń rurociągów przemysłowych.

Porównanie i przewodnik doboru: złączki z gwintem wewnętrznym i męskim

1. Różnice strukturalne

Złączki z gwintem wewnętrznym posiadają gwinty wewnętrzne do łączenia z zaworami, przyrządami lub końcówkami urządzeń z gwintami zewnętrznymi; zagłębiona konstrukcja gwintu chroni przed przypadkowym uderzeniem lub uszkodzeniem. Złączki z gwintem zewnętrznym posiadają gwinty zewnętrzne umożliwiające podłączenie do złączek z gwintem wewnętrznym; odsłonięte gwinty są bardziej podatne na zużycie pod wpływem sił zewnętrznych. Wybierz złączki z gwintem wewnętrznym do ciasnych, ukrytych przestrzeni; Złączki z gwintem zewnętrznym nadają się do odsłoniętych, otwartych układów rurowych.

2. Różnice w trwałości uszczelnienia

Gwinty żeńskie zapewniają głębokie zaangażowanie i silną hermetyzację; w połączeniu z konstrukcją wciskaną zapewniają zrównoważone ogólne uszczelnienie i są odporne na poluzowanie podczas cykli termicznych (naprzemienne warunki gorące i zimne), co czyni je idealnymi do ogrzewania podłogowego i długotrwałych rurociągów wysokotemperaturowych. Gwinty zewnętrzne są odsłonięte i podatne na lekkie utlenianie w długotrwałym wilgotnym środowisku, dzięki czemu lepiej nadają się do rurociągów doprowadzających wodę o temperaturze otoczenia.

3. Różnice w instalacji i konserwacji

Złącza wciskane z gwintem żeńskim zapewniają płynne dopasowanie do sprzętu i zapewniają schludny układ rurociągów; gwinty są mniej podatne na zużycie podczas demontażu i konserwacji. Złącza z gwintem zewnętrznym wymagają większej wolnej przestrzeni do montażu i demontażu, a gwinty są bardziej podatne na zdzieranie w scenariuszach wymagających częstej konserwacji. Modele z gwintem wewnętrznym są preferowanym wyborem w przypadku projektów wymagających częstych modyfikacji lub konserwacji.

4. Zalecenia dotyczące wyboru

Do połączeń na końcu rurociągu (np. zaworów, wodomierzy, urządzeń ogrzewania podłogowego) należy używać złączy wciskanych z gwintem wewnętrznym. Do połączeń z gwintem środkowym lub połączeń z łącznikami z gwintem żeńskim należy używać złączy wciskanych z gwintem zewnętrznym. Złącza z gwintem wewnętrznym mają pierwszeństwo w przypadku wysokotemperaturowych systemów grzewczych i ukrytych/wbudowanych rurociągów, natomiast złącza z gwintem zewnętrznym można wybrać w razie potrzeby w przypadku odsłoniętych linii zaopatrzenia w wodę o temperaturze otoczenia.

Wielostopniowy, udoskonalony system kontroli jakości

1. Kontrola materiałów przedprodukcyjnych

Ścisła kontrola składu surowca mosiężnego i trwałości pierścienia uszczelniającego przed produkcją; przeprowadzana jest analiza materiałów i badania antykorozyjne w celu wyeliminowania u źródła surowców niespełniających norm.

2. Próbkowanie masowej produkcji w czasie rzeczywistym

Losowe kontrole wymiarowe są przeprowadzane co godzinę podczas produkcji, aby precyzyjnie kontrolować dokładność gwintu, głębokość wsunięcia i tolerancje rowków, zapewniając spójne specyfikacje dla wszystkich partii produktów.

3. Kompleksowa weryfikacja gotowego produktu

Każdy gotowy produkt przechodzi testy szczelności, testy bezpieczeństwa wciskania oraz testy antykorozyjne/starzenia w komorze solnej; wieloetapowe sprawdzanie eliminuje ryzyko wycieku, poluzowania lub korozji.

4. Identyfikowalność i archiwizacja całej partii

Dzienniki produkcji, dane testowe i numery partii produktów są trwale archiwizowane, co umożliwia śledzenie jakości całego procesu, od surowców po wysyłkę gotowego produktu.

Wszechstronne kwalifikacje i wsparcie posprzedażowe przez cały cykl życia

1. Kompletna dokumentacja zgodności

Złącze wciskane z gwintem żeńskim z mosiądzu dostarczane jest z raportami z testów materiałowych, certyfikatami zgodności, danymi z testów antykorozyjnych/starzenia oraz oficjalnymi certyfikatami pochodzenia, spełniającymi wszystkie wymagania dotyczące akceptacji projektu krajowego i odprawy celnej za granicą.

2. Standaryzowane wskazówki dotyczące instalacji

Zapewnienie wytycznych dotyczących standardów operacji wciskania, technik połączeń gwintowych i optymalizacji układu rurociągów, aby aktywnie zapobiegać problemom instalacyjnym, takim jak błędy montażowe lub awarie uszczelnień.

3. Szybkie reagowanie na usługi O&M na miejscu

Zapewniaj ukierunkowane rozwiązania w czasie rzeczywistym dotyczące błędów montażowych i problemów ze zgodnością rurociągów, skutecznie eliminując przeszkody konstrukcyjne, aby zapewnić pomyślną realizację projektu.
