Podczas budowy rurociągów wodociągowych i kanalizacyjnych, HVAC i płynów pneumatycznych położenie rurociągów obrócone o 90 stopni jest podatne na wycieki, skomplikowaną konstrukcję i potencjalne zagrożenie pożarowe. Tradycyjne kolanka montuje się metodą zgrzewania lub gwintowania i owijania taśmami uszczelniającymi. Metoda ta wymaga dużo pracy fizycznej i istnieje ryzyko pożaru w wyniku spawania w wysokiej temperaturze. Z biegiem czasu, ze względu na zmienne temperatury i wibracje rurociągu, złącza mogą się poluzować i spowodować wyciek gazu. Co więcej, wewnętrzne kanały przepływowe zwykłych kolan są chropowate, co powoduje duży opór płynu i zwiększone zużycie energii przez system.

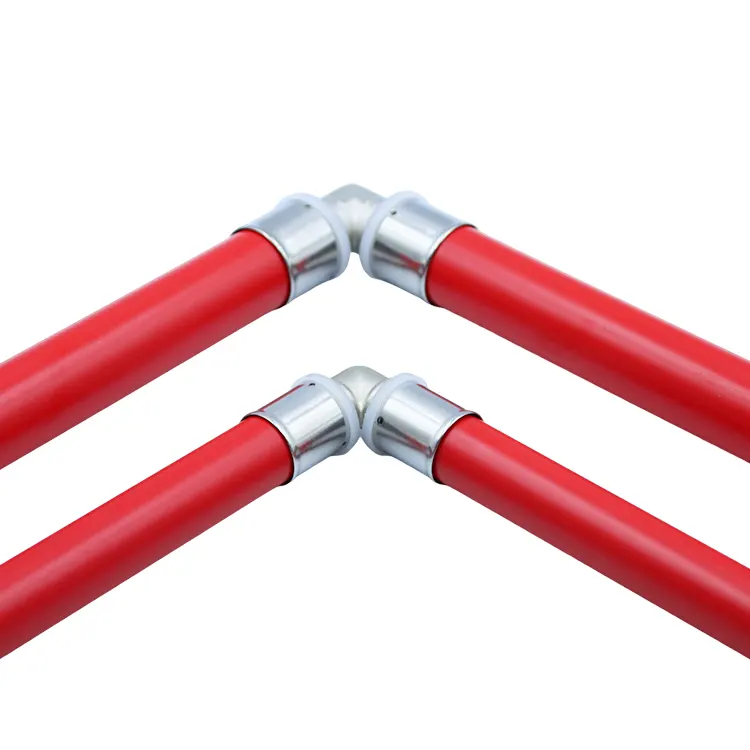

To mosiężne złącze kolankowe wciskane jest przeznaczone specjalnie do rozwiązywania różnych problemów podczas budowy rurociągów i późniejszej konserwacji. Produkt wykonany jest z mosiądzu bezołowiowego i posiada zintegrowaną strukturę uszczelniającą. Nie wymaga spawania ani dodatkowych akcesoriów uszczelniających. Używając standardowych narzędzi zaciskowych, można szybko wykonać trwałe połączenie uszczelniające.
Współpracuje z rurami miedzianymi i rurami ze stali nierdzewnej, umożliwia transport zimnej i gorącej wody, mediów grzewczych, sprężonego powietrza itp. Ciśnienie robocze wynosi do 1,6 MPa, a obowiązujący zakres temperatur -20°C do 120°C. Może wytrzymać cykle temperaturowe i wibracje rurociągu przez długi czas. Ściana wewnętrzna jest gładka, co zmniejsza utratę płynu i jest preferowanym dodatkiem do obracania w przypadku nowych instalacji i renowacji rurociągów do dekoracji wnętrz, zastosowań komercyjnych i lekkich rurociągów przemysłowych.
|

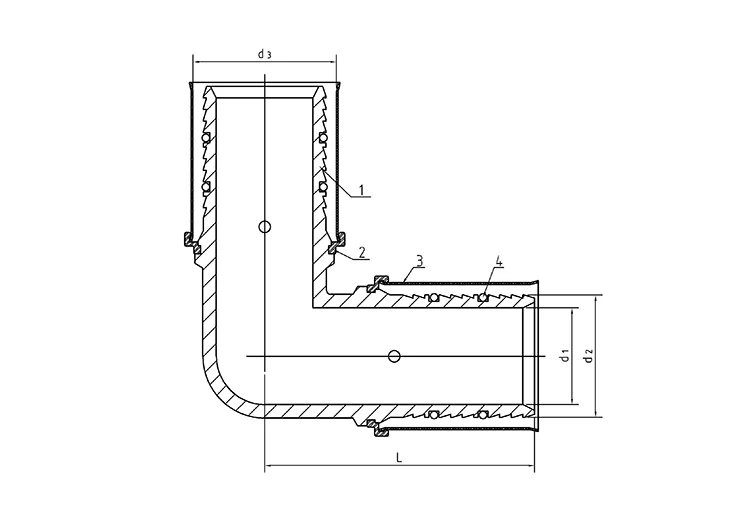

Rozmiar produktu |
Rura kompozytowa z aluminium i tworzywa sztucznego T |
d1 |
d2 |
d3 |
L |
Materiały Produktu |
|||
|
16 mm–16 mm |
2,0 mm |
7.5 |
11.80 |
16.5 |
37.75 |
CW617 |
PE |
SUS304 |
EPDM |
|
20 mm–20 mm |
2,0 mm |
10.5 |
15.80 |
20.5 |
40.3 |
||||
|
25 mm–25 mm |
2,5 mm |
15.0 |
19.80 |
25.5 |
49.9 |
||||
|
32 mm–32 mm |
3,0 mm |
20.0 |
25.75 |
32.5 |
54.4 |
||||
|
40 mm–40 mm |
4,0 mm |
25.0 |
31.75 |
40.5 |
69.8 |
||||
|
50 mm–50 mm |
4,5 mm |
34.0 |
40.75 |
50.5 |
76.8 |
||||
|
63 mm–63 mm |
6,0 mm |
42.0 |
50.75 |
63.5 |
107.2 |
||||
W zestawie zintegrowana uszczelka, eliminująca potrzebę spawania, gwintowania, nawijania surowców itp., co zmniejsza koszty zakupu materiałów budowlanych.
W połączeniu ze standardowymi narzędziami zaciskowymi, jedna osoba może wykonać połączenie rurowe w ciągu kilku sekund, uzyskując trwałe zablokowanie bez luzowania, znacznie skracając całkowity czas budowy rurociągu i zmniejszając koszty pracy.
W całym procesie nie jest wymagane spawanie w wysokiej temperaturze, co eliminuje ryzyko poparzeń i pożarów. Nadaje się do stosowania w ograniczonych przestrzeniach konstrukcyjnych, takich jak puste przestrzenie sufitowe, zamknięte pomieszczenia sprzętowe i gęsto zaludnione komercyjne trasy rurociągów.
Mosiężne złącze kolankowe wciskane jest kute z mosiądzu bezołowiowego o wysokiej czystości, bez wymywania metali ciężkich. Spełnia normy bezpieczeństwa dla rurociągów wody pitnej i może być stosowany do długotrwałego oczyszczania wody użytkowej i transportu ciepłej wody.
Mosiężny materiał bazowy ma dużą gęstość i wystarczającą wytrzymałość mechaniczną. Ma doskonałą odporność na utlenianie i średnią korozję. Jest mało prawdopodobne, aby pod wpływem długotrwałej cyrkulacji wody i powietrza utworzył się kamień lub rdza i nadaje się do ciągłej pracy przez cały rok.
Nominalna obciążalność ciśnieniowa wynosi do 1,6 MPa. Może wytrzymać zakres temperatur od -20 stopni Celsjusza w celu zapobiegania zamarzaniu w zimnych środowiskach do 120 stopni Celsjusza w przypadku operacji wymiany ciepła. Jego wydajność nie ulegnie pogorszeniu pod wpływem sezonowych różnic temperatur i cykli zimnego i gorącego.
Wewnętrzna część kolanka została poddana bardzo precyzyjnej obróbce tokarsko-wykańczającej. Kanał przepływowy jest płaski i gładki, co znacznie zmniejsza opory przepływu płynu i zmniejsza straty ciśnienia w rurociągu. Poprawia to ogólną wydajność operacyjną systemów HVAC i systemów zasilania gazem.
Wbudowana jest dedykowana elastyczna uszczelka, która potrafi dostosować się do odkształceń spowodowanych rozszerzalnością i kurczeniem termicznym oraz drganiami mechanicznymi rurociągu. Długotrwałe użytkowanie zapewnia stabilne uszczelnienie, eliminując wady wycieków wody i powietrza.
Po dociśnięciu narzędzia materiał rury i kolano są ściśle połączone, a siła jest równomiernie rozłożona. Pod wpływem wahań ciśnienia wody i powietrza nie nastąpi poślizg materiału rury ani poluzowanie styku, co zapewni długoterminową stabilność pracy rurociągu.
Ustandaryzowana konstrukcja przyłącza zaciskowego umożliwia stabilne połączenie z rurami miedzianymi i rurami ze stali nierdzewnej, bez konieczności stosowania dodatkowych złączek przejściowych. Można bezpośrednio wykorzystać nowe i stare rurociągi po renowacji.
Mosiężne złącze kolankowe wciskane może bezpiecznie transportować popularne płyny, takie jak zimna woda, ciepła woda użytkowa, wysokotemperaturowe media grzewcze i sprężone powietrze. Obejmuje cztery scenariusze: zaopatrzenie w wodę i odprowadzanie wody, centralną klimatyzację, centralne ogrzewanie i rurociągi pneumatyczne.
Całkowity rozmiar jest mały i regularny, odpowiedni do wąskich przestrzeni sufitowych, wąskich szybów rurowych i wąskich przestrzeni wewnątrz sprzętu. Może elastycznie dostosowywać się do złożonych i wielokątowych układów rurociągów.
Zanim każda partia gotowych produktów opuści fabrykę, przeprowadzane są wszystkie trzy procedury kontrolne – badanie odporności na ciśnienie i wytrzymywania ciśnienia, wykrywanie nieszczelności uszczelek oraz kalibracja dokładności wymiarowej. Eliminowane są wszelkie wadliwe produkty z odchyleniami wymiarowymi, wadą uszczelnienia lub niewystarczającą odpornością na ciśnienie.
Cały proces wprowadzania, przetwarzania i formowania surowców oraz kontroli gotowego produktu jest rejestrowany i jednolicie archiwizowany. Każdą partię towaru można prześledzić w trakcie całego procesu, zapewniając stałą i stabilną jakość różnych partii produktów.
Konfigurowalne dostarczanie certyfikatów kontroli materiałów, raportów z testów odporności na ciśnienie i szczelności gotowego produktu oraz oficjalnych certyfikatów pochodzenia. W pełni spełnia standardy akceptacji i zgłoszenia projektu krajowego, a także zagranicznej odprawy celnej i kontroli transgranicznej.
Fabryka obsługuje produkcję dostosowaną do niestandardowych specyfikacji i specjalnych warunków pracy. W oparciu o układ rurociągów i średnie charakterystyki dużych projektów komercyjnych i przemysłowych, można wyprodukować łuki i złączki o ekskluzywnych rozmiarach na zamówienie.
Dzięki dojrzałemu systemowi usług handlu zagranicznego do każdej partii mosiężnego złącza kolankowego wciskanego może być dołączony kompletny zestaw dokumentów potwierdzających odprawę celną, co upraszcza proces odprawy celnej dla klientów zagranicznych oraz skraca czas i koszty handlu transgranicznego.
Profesjonalny zespół ds. technologii rurociągów do płynów jest w stanie zapewnić wybór rurociągu, wytyczne dotyczące instalacji sprężarkowej oraz rozwiązania w zakresie rozwiązywania problemów na miejscu. Szybko reagują na problemy konstrukcyjne i eksploatacyjne klientów w kraju i za granicą.
Stosowany do połączeń skrętnych o 90 stopni w domowych rurociągach wodociągowych i ciepłej wody. Wykonany z materiału bezołowiowego, jest bezpieczny i przyjazny dla środowiska. Ukryta instalacja zaciskowa nie stwarza ryzyka wycieków i nadaje się do precyzyjnej i ukrytej budowy rurociągów w dekoracji wnętrz.
Nadaje się do obracania rurociągów zimnej i ciepłej cyrkulacji centralnej klimatyzacji budynków komercyjnych. Konstrukcja o niskim oporze przepływu zmniejsza zużycie energii przez system klimatyzacji i nadaje się do budynków komercyjnych o częstej i ciągłej pracy przez cały rok.
Potrafi długoterminowo tolerować cyrkulację gorącej wody o temperaturze 120 ℃. Uszczelniona konstrukcja jest odporna na odkształcenia spowodowane rozszerzalnością cieplną i kurczeniem się rurociągu i jest stabilna w przypadku stosowania w rurociągach centralnego ogrzewania na obszarach mieszkalnych i parkach przemysłowych do obracania i łączenia.
Nadaje się do toczenia rurociągów doprowadzających sprężone powietrze w warsztatach fabrycznych. Uszczelnienie jest szczelne bez wycieków gazu, a właściwości nośne są stabilne, spełniając wymagania dotyczące renowacji rurociągów małych przemysłowych urządzeń pneumatycznych.
Jeśli rurociąg na miejscu jest rurą miedzianą lub cienkościenną rurą ze stali nierdzewnej, należy bezpośrednio wybrać kolano zaciskowe o odpowiedniej średnicy rury; w przypadku projektów renowacyjnych wykorzystujących mieszankę tych dwóch materiałów rurowych należy zastosować ten uniwersalny interfejs kompresyjny i nie są wymagane żadne dodatkowe akcesoria zmieniające rozmiar.
Do zaopatrzenia w wodę domową i ciepłej wody użytkowej preferowany jest model podstawowy bez zawartości ołowiu; w przypadku ogrzewania podłogowego, centralnego ogrzewania rurociągów ciepłej wody o wysokiej temperaturze należy wcześniej przygotować model uszczelnienia, który wytrzymuje wysoką temperaturę 120 ℃; w przypadku warsztatowego rurociągu pneumatycznego sprężonego powietrza wybierz produkt wsadowy o zwiększonej szczelności.
W przypadku rurociągów zewnętrznych w północnych zimach lub nieogrzewanych podziemnych piwnic należy wybrać model uszczelnienia, który wytrzymuje niską temperaturę -20 ℃; do zaopatrzenia w wodę w normalnej temperaturze w pomieszczeniach i do klimatyzacji dróg wodnych, model standardowy może spełnić wymagania użytkowania.
W przypadku wąskich miejsc konstrukcyjnych, takich jak puste przestrzenie pod sufitem i wąskie szafki na sprzęt, należy priorytetowo wybrać kompaktowe kolanka ściskane o małej objętości; w przypadku otwartych maszynowni i odsłoniętych rurociągów montowanych na ziemi można wybrać konwencjonalny model standardowy, zapewniający większą przestrzeń roboczą podczas instalacji.
W przypadku domowych instalacji wody użytkowej i małych instalacji ogrzewania podłogowego o ciśnieniu niższym niż 1,0 MPa wystarczający jest standardowy model z łożyskiem ciśnieniowym 1,6 MPa; w przypadku komercyjnych central klimatyzacyjnych i dużych jednostek grzewczych zaleca się zarezerwowanie redundancji ciśnienia i jednolity zakup wersji odpornej na ciśnienie 1,6 MPa, aby wyeliminować ryzyko wycieku pod wysokim ciśnieniem.
Odp.: Tradycyjne kolanka wymagają skomplikowanych procesów konstrukcyjnych, a proces spawania stwarza zagrożenie dla bezpieczeństwa pożarowego. Z biegiem czasu złącza mają tendencję do rozluźniania się i przeciekania. Z kolei mosiężne złącze kolankowe wciskane nie wymaga spawania i nie wymaga dodatkowych akcesoriów uszczelniających. Charakteryzuje się dużą szybkością budowy, a połączenie staje się trwale stabilne po formowaniu tłocznym. Jest odporny na wibracje i zmiany temperatury, nie przecieka. Całkowite koszty budowy i długoterminowej eksploatacji są niższe.
O: Absolutnie. Produkt wykonany jest z mosiądzu niezawierającego ołowiu i nie wydziela żadnych szkodliwych substancji. Jest zgodny z odpowiednimi specyfikacjami krajowymi dotyczącymi materiałów do zaopatrzenia w wodę do użytku domowego i może być bezpiecznie i trwale stosowany w domowych systemach oczyszczania wody i rurociągach ciepłej wody użytkowej.
Odp.: nie będzie wycieku. Kolano wyposażone jest wewnątrz w specjalną, odporną na wysokie i niskie temperatury, odporną na uderzenia uszczelkę. Po przejściu cykli na zimno i na gorąco oraz ciągłych testach wytrzymałości na wibracje, może dostosować się do rozszerzalności cieplnej i kurczenia się rurociągu, utrzymując stabilne uszczelnienie i przyczepność w dłuższej perspektywie, a także nie będzie problemów z wyciekiem wody ani wyciekiem powietrza.
Odp.: jeśli chodzi o rury, może być kompatybilny z rurami miedzianymi i rurami ze stali nierdzewnej; w przypadku mediów może transportować zimną wodę, ciepłą wodę użytkową, wysokotemperaturowy czynnik grzewczy, sprężone powietrze. Ma zastosowanie w różnych scenariuszach, takich jak dekoracja wnętrz i zastosowania cywilne, komercyjne systemy HVAC i lekkie przemysłowe rurociągi pneumatyczne.
