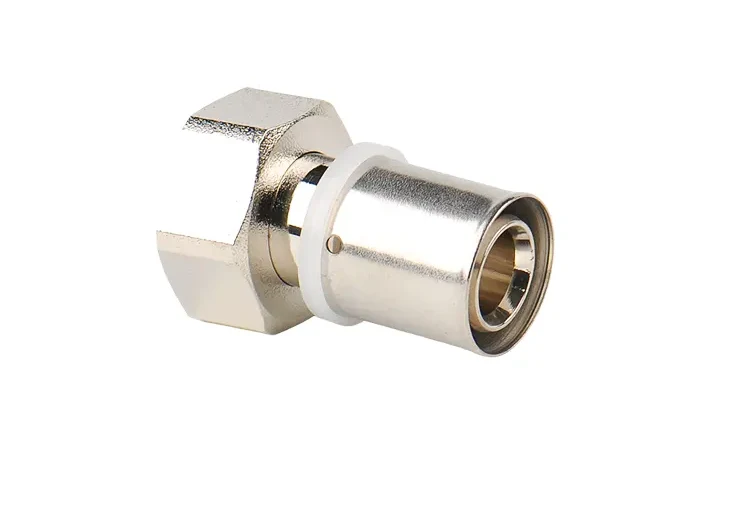

Wciskana mosiężna złączka

Standardowe jednoczęściowe złączki wciskane sztywno blokują system rurociągów po montażu; późniejsza wymiana zaworu, modyfikacja systemu lub naprawa nieszczelności wymaga przecięcia rury w celu demontażu złącza, co często skutkuje marnotrawstwem materiału i zwiększonymi kosztami robocizny. Co więcej, tradycyjne złącza gwintowe wymagają taśmy uszczelniającej, są podatne na nieszczelności na gwintach w wyniku długotrwałych cykli termicznych i wiążą się z ryzykiem bezpieczeństwa związanym z pracą na gorąco (spawaniem) podczas instalacji.

Parametry techniczne

Cechy produktu

Ta wciskana mosiężna złączka jest odpowiedzią na wyzwania związane z demontażem i konserwacją rurociągów. Łączy w sobie standardowe końcówki wciskane z centralną nakręcaną nakrętką złączkową, spełniając podwójne wymagania szybkiego montażu wstępnego i nieniszczącego demontażu w celu przyszłej konserwacji.

Wykonana z kutego mosiądzu DZR o wysokiej czystości, złączka posiada powierzchnie uszczelniające obrabiane CNC i zintegrowaną uszczelkę EPDM o wysokiej elastyczności, zapewniając szczelne uszczelnienie nawet w warunkach cykli termicznych i zmiennego ciśnienia wody.

Końcówki wciskane wykorzystują proces prasowania na zimno bez lutowania, co eliminuje potrzebę stosowania otwartego płomienia, klejów lub taśmy uszczelniającej. Konstrukcja z dzielonym złączem pozwala na modyfikację systemu i wymianę podzespołów bez konieczności przecinania rury; rurociąg można rozdzielić po prostu odkręcając złączkę.

Złączka ta, kompatybilna z rurami miedzianymi i cienkościennymi ze stali nierdzewnej, jest szeroko stosowana w instalacjach wody pitnej w budynkach mieszkalnych, ogrzewaniu podłogowym i niskociśnieniowych rurociągach płynów przemysłowych. Oferując stabilną odporność na ciśnienie i długą żywotność, jest to opłacalne rozwiązanie optymalizujące efektywność konserwacji zarówno w nowych instalacjach, jak i projektach renowacyjnych.

Właściwości materiału bazowego z kutego mosiądzu DZR

1. Mosiądz kuty o wysokiej czystości, formowany integralnie

Wykonane ze specjalistycznych kęsów mosiądzu DZR, skład stopu jest stabilny. Jest odporny na odcynkowanie i wypłukiwanie szkodliwych substancji podczas długotrwałego przepływu wody, spełniając normy dla systemów rurociągów wody pitnej.

2. Precyzyjna obróbka CNC

Rowki uszczelniające i powierzchnie stykowe są precyzyjnie toczone i polerowane za pomocą CNC, co zapewnia wąskie tolerancje i dokładne dopasowanie do rury i pierścienia uszczelniającego, minimalizując w ten sposób konstrukcyjnie ryzyko wycieku.

3. Wysoka odporność na korozję i skalę

Gładka, płaska powierzchnia mosiężnego materiału bazowego jest odporna na przyleganie kamienia i zanieczyszczeń; wytrzymuje długotrwałe narażenie na ciepłą wodę użytkową i media grzewcze, a także jest odporny na utlenianie i korozję nawet w wilgotnym środowisku, takim jak szyby rurowe.

Wysokoelastyczna, szczelna struktura uszczelniająca EPDM

1. Specjalna uszczelka EPDM

Posiada zintegrowany pierścień EPDM o wysokiej elastyczności, który jest odporny na ekstremalne temperatury i starzenie się materiału; nadaje się do systemów zaopatrzenia w wodę i ogrzewania podłogowego, w których występują cykle termiczne, zapewniając brak twardnienia i pękania podczas długotrwałego użytkowania.

2. Dwuwarstwowa ochrona uszczelniająca

Pierścień uszczelniający na wciskanym końcu uszczelnia szczelinę względem rury, natomiast dopasowana struktura uszczelniająca na centralnej nakrętce złączkowej tworzy dodatkową barierę, zapobiegając wyciekom nawet podczas wahań ciśnienia wody.

3. Dostosowujący się do deformacji rurociągu

Wysoce elastyczny pierścień uszczelniający kompensuje niewielkie przemieszczenia spowodowane rozszerzalnością i kurczeniem cieplnym, skutecznie zapobiegając powstawaniu szczelin wyciekowych podczas wahań temperatury.

System instalacyjny bez lutowania, wciskany na zimno

1. Prasowanie na zimno eliminuje ryzyko związane z bezpieczeństwem otwartego płomienia

Całkowicie unika się spawania; na budowie nie są wymagane prace gorące, co eliminuje ryzyko zapalenia się iskier materiałów izolacyjnych lub dekoracyjnych, dzięki czemu można bezpiecznie pracować w zamkniętych przestrzeniach stropowych i wykończonych wnętrzach.

2. Szybki montaż za pomocą standardowych narzędzi prasujących

Połączenia rurowe wykonuje się przy użyciu standardowych zaciskarek; proces ten umożliwia jednoosobową obsługę i szybki montaż w każdym punkcie, skutecznie redukując godziny pracy i koszty w przypadku dużych projektów HVAC w budynkach mieszkalnych i komercyjnych.

3. Uproszczona inwentaryzacja bez dodatkowych materiałów uszczelniających

Końcówki wciskane są wyposażone w zintegrowane pierścienie uszczelniające, co eliminuje potrzebę zakupu oddzielnych elementów, takich jak taśma PTFE lub uszczelniacz, co ogranicza różnorodność materiałów do nabycia i ułatwia zarządzanie zapasami.

Struktura podstawowa z odłączanym złączem centralnym

1. Nakrętka złączkowa śrubowa umożliwia nieniszczący demontaż

Wyposażona w obrotową nakrętkę złączkową pośrodku, złączka umożliwia rozłączenie rurociągu poprzez proste odkręcenie nakrętki podczas konserwacji, modyfikacji lub wymiany części. Eliminuje to potrzebę cięcia rury, zapobiegając w ten sposób marnowaniu materiału.

2. Struktura podziału pozwala zachować istniejący rurociąg

Proces montażu i demontażu nie powoduje uszkodzenia odcinków rur już zabezpieczonych poprzez wciskanie. Po zakończeniu modyfikacji rurociąg można przywrócić do stanu pierwotnego poprzez ponowne połączenie końcówek i dokręcenie nakrętki złączkowej, co znacznie skraca czas potrzebny na dalsze prace.

3. Kontrolowana szczelność złączy

Precyzyjnie obrobione gwinty zapewniają optymalną siłę dokręcania. Operatorzy mogą intuicyjnie ocenić dopasowanie uszczelnienia, unikając problemów instalacyjnych, takich jak nieszczelności spowodowane niewystarczającą szczelnością lub zerwane gwinty spowodowane nadmiernym dokręceniem.

Jakie są zalety w porównaniu z innymi mosiężnymi złączkami wciskanymi?

1. Rozwiązuje problem nierozłącznego charakteru zintegrowanych złączek wciskanych

Standardowych zintegrowanych złączek wciskowych nie można rozdzielić po zaciśnięciu, co wymaga przecięcia rury w celu konserwacji lub modyfikacji. Natomiast mosiężna złączka wciskana ma odłączany środek, co pozwala na demontaż bez uszkodzenia oryginalnej rury i zmniejszenia strat materiału.

2. Znacząco obniża koszty przyszłych modyfikacji rurociągów

Tradycyjne modyfikacje wymagają cięcia rur, zakupu nowych złączek i ponownego zagniatania, co powoduje straty pracy i materiału. Model złącza wymaga jedynie odkręcenia nakrętki w celu demontażu i ponownego montażu, co eliminuje dodatkowe koszty materiałowe.

3. Łączy szybką instalację bez lutowania z łatwą konserwacją

Złącza gwintowane są kłopotliwe w montażu i podatne na wycieki, natomiast zintegrowanych złączy wciskanych nie można serwisować. Produkt ten łączy w sobie zalety obu konstrukcji: skuteczność początkowego montażu dorównuje standardowym złączkom wciskanym, natomiast wygoda demontażu i ponownego montażu znacznie przewyższa wygodę konwencjonalnych elementów wciskanych.

4. Zmniejsza obciążenie pracą związaną z rozwiązywaniem problemów i naprawą nieszczelności

Modyfikowanie lub demontaż standardowych rurociągów jest procesem złożonym i często wymaga demontażu wielu sekcji w celu zlokalizowania wycieku. Konstrukcja złącza pozwala na ukierunkowany demontaż tylko wadliwego odcinka rury, umożliwiając precyzyjną konserwację i oszczędzając czas i wysiłek.

Aplikacje

1. Mieszkalne systemy zaopatrzenia w wodę całego domu

Nadaje się do ukrytych instalacji wodociągowych i ciepłej wody użytkowej w budynkach mieszkalnych. Wykonane z bezpiecznego, ekologicznego i odpornego na odcynkowanie mosiądzu; konstrukcja złącza umożliwia łatwą konserwację i wymianę nagrzewnic wodnych oraz zaworów kątowych.

2. Projekty rurociągów ogrzewania podłogowego

Nadaje się do pętli cyrkulacyjnych ogrzewania podłogowego w domach i pomieszczeniach komercyjnych. Wytrzymuje wysoką temperaturę płynów grzewczych i pozwala na łatwy montaż w ciasnych przestrzeniach (takich jak szyby rurowe); umożliwia płukanie instalacji bez konieczności przecinania rur.

3. Niskociśnieniowe sieci transportu płynów przemysłowych

Nadaje się do rurociągów fabrycznych transportujących świeżą wodę o temperaturze otoczenia lub płyny obiegowe pod niskim ciśnieniem. Odporny na korozję materiał podstawowy jest przystosowany do standardowych mediów przemysłowych; pozwala na wygodny montaż i demontaż podczas modernizacji sprzętu.

Znormalizowany fabryczny system kontroli jakości

1. Ścisła kontrola przychodzącego materiału

Przed produkcją kęsy mosiężne i pierścienie uszczelniające EPDM poddawane są testom składu i trwałości; materiały niespełniające norm są odrzucane, aby wyeliminować ryzyko jakościowe u źródła.

2. Wielowymiarowe testy starzenia wyrobów gotowych

Każda partia poddawana jest testom ciśnienia rozrywającego, weryfikacji momentu obrotowego nakrętki złączkowej oraz długoterminowym cyklicznym testom starzenia pod kątem odporności na wycieki w celu wykrycia defektów, takich jak uszkodzenie uszczelnienia lub niewystarczająca odporność na ciśnienie.

3. Identyfikowalna dokumentacja dla wszystkich partii

Zapisy z kontroli surowców, raporty z testów gotowych produktów i numery partii produkcyjnych są systematycznie archiwizowane, co umożliwia pełną identyfikowalność jakości w całym cyklu życia, od przetworzenia surowca do końcowej wysyłki.

Często zadawane pytania

P1: Jakie są podstawowe zalety mosiężnej złączki wciskanej w porównaniu ze standardowym jednoczęściowym złączem wciskanym?

Odp.: Standardowe jednoczęściowe złącze wciskane tworzy trwałe, sztywne połączenie. Po zainstalowaniu nie można go zdemontować bez przecięcia rury, co sprawia, że ​​jakakolwiek przyszła konserwacja, modyfikacja systemu lub wymiana podzespołów jest kosztowna i czasochłonna. Ta złączka wciskana łączy w sobie tę samą, bezlutową, szybką instalację wciskową z odłączanym złączem centralnym. Umożliwia oddzielenie rurociągu poprzez proste odkręcenie nakrętki złączkowej – bez przecinania i uszkadzania rury. To znacznie zmniejsza zarówno straty materiałowe, jak i koszty robocizny związane z przyszłą konserwacją, modernizacją lub rozbudową systemu.

P2: Czy złącze może wytrzymać długotrwałe cykle termiczne w systemach ogrzewania podłogowego bez wycieków?

O: Tak. Złącze posiada dwuwarstwową strukturę uszczelniającą EPDM o wysokiej elastyczności, opracowaną specjalnie do zastosowań HVAC. Przeszedł fabryczne testy cykli cieplnych i starzenia pod kątem odporności na wycieki, symulując dziesięciolecia cyrkulacji gorącej wody. Uszczelka dostosowuje się do rozszerzania i kurczenia rury spowodowanego wahaniami temperatury, zapobiegając powstawaniu szczelin i wycieków, podczas gdy precyzyjnie obrobione gwinty złączki zapewniają stałą siłę dokręcania, eliminując ryzyko powolnego wyciekania w czasie.

P3: W jaki sposób odłączana złączka upraszcza konserwację w porównaniu z cięciem i ponownym zaciskaniem?

Odp.: W przypadku standardowej jednoczęściowej złączki wciskanej jakakolwiek konserwacja lub modyfikacja wymaga przecięcia rury na złączu, usunięcia starej złączki, przygotowania nowego końca rury i ponownego zaciśnięcia nowej złączki – jest to proces, który pochłania zarówno czas, jak i materiały. Dzięki tej złączce wystarczy odkręcić centralną nakrętkę złączkową, aby rozdzielić połączenie. Po zakończeniu konserwacji lub modyfikacji należy ponownie podłączyć i dokręcić nakrętkę. Cały proces zajmuje kilka minut, nie wymaga części zamiennych i pozwala zachować oryginalną długość rury. Przekłada się to na znaczne oszczędności w kosztach materiałów i godzinach pracy w całym okresie użytkowania systemu.

P4: Czy złączka wciskana jest kompatybilna zarówno z rurami miedzianymi, jak i rurami ze stali nierdzewnej?

Odp.: tak, jest w pełni kompatybilny. Końcówki wciskane są znormalizowane, aby pasowały zarówno do rur miedzianych, jak i cienkościennych rur ze stali nierdzewnej — dwóch najpopularniejszych metalowych materiałów rurowych stosowanych w instalacjach wodno-kanalizacyjnych w budynkach mieszkalnych, ogrzewaniu podłogowym i komercyjnych systemach HVAC. Ta podwójna kompatybilność eliminuje potrzebę magazynowania różnych złączek dla różnych materiałów rur, upraszczając zarządzanie zapasami dla wykonawców i hurtowników. Zarówno w przypadku nowych instalacji, jak i projektów renowacyjnych, ten model z pojedynczą złączką zaspokaja potrzeby w zakresie połączeń niezależnie od materiału rury.

P5: Czy mosiądz DZR zapewnia jakieś szczególne korzyści w zastosowaniach związanych z wodą pitną?

O: Tak. Mosiądz DZR (odporny na odcynkowanie) został specjalnie zaprojektowany tak, aby był odporny na proces odcynkowania – podczas którego cynk z czasem wypłukuje się ze standardowego mosiądzu pod wpływem agresywnej wody – co może prowadzić do nieszczelności otworkowych i przedwczesnej awarii. Armatura ta jest kuta z mosiądzu DZR o wysokiej czystości, co zapewnia stabilny skład materiału i zapobiega wypłukiwaniu szkodliwych substancji podczas długotrwałego przepływu wody. W pełni spełnia normy bezpieczeństwa wody pitnej, co czyni go niezawodnym i bezpiecznym wyborem dla domowych systemów wody pitnej.

P6: Jak wygląda całkowity koszt projektu tej złączki w porównaniu ze stosowaniem standardowego jednoczęściowego złącza wciskanego przez cały cykl życia systemu?

Odp.: Chociaż początkowa cena zakupu tego złącza jest nieco wyższa niż standardowego złącza jednoczęściowego, całkowity koszt projektu w całym cyklu życia systemu jest znacznie niższy. Standardowe łączniki jednoczęściowe wymagają przycięcia i wymiany łącznika przy każdej konserwacji lub modyfikacji, co wiąże się z poniesieniem kosztów materiałowych na nowe łączniki i kosztów robocizny związanych z cięciem, przygotowaniem i ponownym zaciśnięciem za każdym razem. Ta złączka eliminuje te powtarzające się koszty. W przypadku projektów wymagających przewidywanych przyszłych modyfikacji, wymagań dotyczących okresowej konserwacji lub rurociągów o dużej wartości, w których zachowanie długości rury ma kluczowe znaczenie, oszczędności w kosztach cyklu życia sprawiają, że ta złączka jest bardziej ekonomicznym wyborem w dłuższej perspektywie.
