Gdy system rurociągów wymaga bezpiecznego sposobu zamknięcia otwartego końca rury,Wciskany mosiężny korek odcinający ruręzHuitongstanowi praktyczne rozwiązanie w zakresie tłoczenia na zimno. Wykonany z mosiądzu DZR i zaprojektowany do montażu bez lutowania, może uszczelniać rury miedziane i cienkościenne ze stali nierdzewnej do instalacji wodociągowych, ogrzewania podłogowego, modyfikacji HVAC, prób ciśnieniowych i innych zastosowań z płynami niskociśnieniowymi.
Podsumowanie artykułu:Niezawodny element uszczelniający koniec rury powinien zapewniać niezawodne uszczelnienie, odpowiednią kompatybilność materiałową, wydajny montaż i stabilne działanie w czasie. W tym przewodniku wyjaśniono, jak działają wciskane zatyczki ograniczające, dlaczego mosiądz DZR i EPDM są materiałami uszczelniającymi, gdzie można je zastosować, jak je wybrać i zainstalować oraz co powinni wziąć pod uwagę kupujący, zaopatrując się w mosiężne łączniki rurowe.
Spis treści
- Co to jest wciskana mosiężna zatyczka odcinająca do rur?
- Jak działa wciskana zatyczka zatrzymująca?
- Jakie funkcje mają największe znaczenie?
- Gdzie można go zastosować?
- Jak uszczelnienie wtłaczane wypada w porównaniu z metodami tradycyjnymi?
- Jak kupujący powinni wybrać odpowiednią zatyczkę zatrzymującą?
- Jakie są kluczowe kroki instalacji?
- Jak można utrzymać skuteczność uszczelnienia?
- Często zadawane pytania

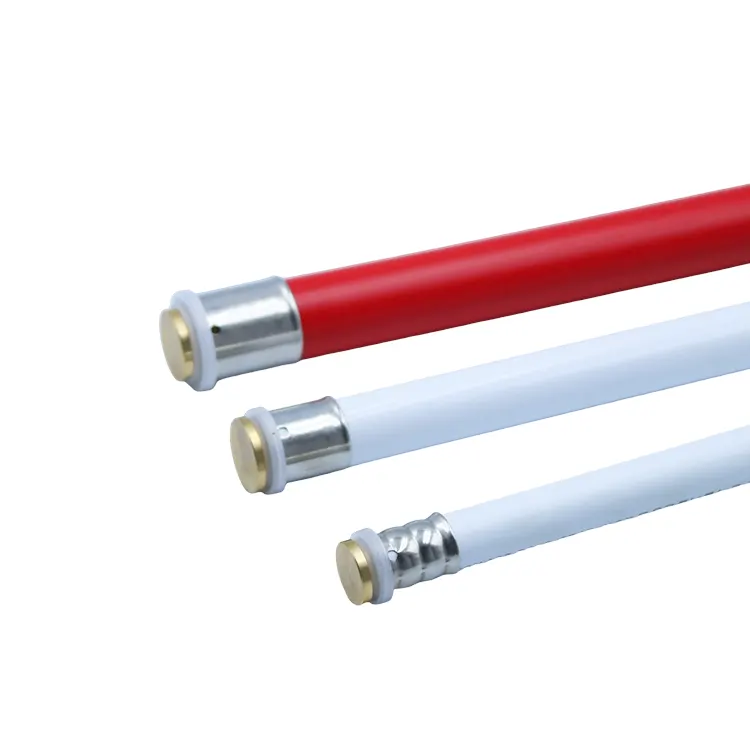

Co to jest wciskana mosiężna zatyczka odcinająca do rur?
Wciskany korek odcinający do rur to specjalistyczna złączka przeznaczona do zamykania i uszczelniania końca rury bez konieczności stosowania konwencjonalnego gwintowania lub lutowania na gorąco. Zamiast tworzyć połączenie gwintowe, złączkę wsuwa się w przygotowaną rurę i zabezpiecza za pomocą dedykowanej zaciskarki.
Mosiężny korpus zapewnia wytrzymałość mechaniczną, a struktura uszczelniająca tworzy płynoszczelne połączenie pomiędzy złączką a rurą. Huitong opisuje swój model jako wykorzystującymosiądz odporny na odcynkowanie (DZR)., precyzyjna obróbka i konstrukcja uszczelniająca o wysokiej wytrzymałości do zastosowań w rurach miedzianych i ze stali nierdzewnej.
Taka konstrukcja sprawia, że złączka jest szczególnie przydatna, gdy instalator musi odizolować odcinek rury, zamknąć nieużywane odgałęzienie, przygotować instalację do próby ciśnieniowej lub trwale zakończyć odcinek rury.
Jak działa wciskana zatyczka zatrzymująca?
Zasada działania jest stosunkowo prosta: korek umieszcza się wewnątrz przygotowanego końca rury, a zaciskarka przykłada kontrolowaną siłę mechaniczną w celu utworzenia bezpiecznego połączenia. Element uszczelniający jest dociskany do powierzchni rury w celu utworzenia powierzchni uszczelniającej.
W odróżnieniu od lutowania, instalacja nie wymaga użycia otwartego płomienia ani procesu nagrzewania. To podejście polegające na tłoczeniu na zimno może uprościć pracę w zamieszkałych budynkach, ograniczonych przestrzeniach technicznych, projektach renowacyjnych i zastosowaniach, w których praca na gorąco jest niepożądana.
Kluczowe etapy procesu połączenia
- Przytnij rurę do wymaganej długości.
- Usuń zadziory i oczyść powierzchnię rury.
- Sprawdź złączkę i element uszczelniający pod kątem zanieczyszczeń lub uszkodzeń.
- Włóż zatyczkę blokującą w określone położenie montażowe.
- Użyj kompatybilnej zaciskarki i odpowiedniego profilu szczęk.
- Przed uruchomieniem sprawdzić wykonane połączenie.
- Wykonaj wymaganą próbę ciśnieniową lub szczelności zgodnie ze specyfikacją projektu.
Prawidłowe przygotowanie jest istotne, gdyż nawet wysokiej jakości złączka nie jest w stanie zrekompensować uszkodzonego końca rury, nieprawidłowej głębokości wsunięcia, zanieczyszczonej powierzchni uszczelniającej czy nieprawidłowo wykonanej operacji zaprasowania.
Jakie funkcje mają największe znaczenie?
Oceniając mosiężną zatyczkę do rur, kupujący powinni patrzeć poza podstawowy kształt złączki. Wybór materiału, technologia uszczelniania, dokładność wymiarowa, metoda montażu i zgodność zastosowania – wszystko to wpływa na ostateczną wydajność połączenia rurowego.
| Funkcja | Dlaczego to ma znaczenie | Typowa korzyść |
|---|---|---|
| Korpus mosiężny DZR | Zwiększa odporność na korozję związaną z odcynkowaniem | Wspiera długoterminową pracę w odpowiednich instalacjach wodnych |
| Element uszczelniający EPDM | Tworzy powierzchnię uszczelniającą pomiędzy złączką a rurą | Pomaga zmniejszyć wycieki, jeśli jest prawidłowo zainstalowany |
| Struktura wciskana | Wykorzystuje prasowanie mechaniczne zamiast gwintowania lub lutowania | Szybki montaż bez lutowania |
| Precyzyjna obróbka | Kontroluje krytyczne wymiary dopasowania i interfejsy | Obsługuje spójny montaż i kompatybilność |
| Kompaktowa konstrukcja z uszczelnieniem końcowym | Kończy rurę bez konieczności stosowania przedłużonego zespołu gwintowanego | Przydatne w ograniczonych obszarach instalacji |
Dlaczego mosiądz DZR ma znaczenie?
Odcynkowanie jest formą korozji, która może wpływać na niektóre stopy mosiądzu w określonych warunkach środowiskowych. Mosiądz DZR został opracowany w celu zapewnienia zwiększonej odporności na tego typu korozję. W przypadku elementów instalacji hydraulicznych i kontroli płynów odpowiedni dobór mosiądzu może zatem przyczynić się do trwalszego działania złączki.
Dlaczego element uszczelniający jest ważny?
Element uszczelniający jest jedną z najważniejszych części połączenia wciskowego. Prawidłowo ustawione uszczelnienie współpracuje z geometrią rury i kształtki, zapobiegając przedostawaniu się płynu przez połączenie. Rzeczywista wydajność zależy od takich czynników, jak kompatybilność materiałowa, jakość instalacji, temperatura, ciśnienie i charakterystyka transportowanego medium.
Gdzie można go zastosować?
Wciskany mosiężny korek odcinający do rur jest najbardziej przydatny w instalacjach, w których wymagane jest niezawodne uszczelnienie końca rury bez wykonywania prac gorących. Firma Huitong stosuje ten typ złączki w kilku praktycznych scenariuszach rurociągów z cieczą.
Typowe obszary zastosowań obejmują:
- Zaopatrzenie w wodę pitną i ogólną:Odpowiednie zastosowania mogą obejmować zamykanie nieużywanych lub zakończonych odcinków kompatybilnych rurociągów wodnych.
- Ogrzewanie podłogowe:Obwody rurowe mogą wymagać bezpiecznego uszczelnienia końcówek podczas instalacji, modyfikacji, testowania lub konfiguracji systemu.
- Modyfikacja HVAC:Projekty renowacyjne mogą wymagać odizolowania starych lub zbędnych odcinków rur bez skomplikowanych procedur pracy na gorąco.
- Próba ciśnieniowa:Zaślepka końcowa rury może pomóc w tymczasowym zamknięciu odcinków sieci rurociągów podczas kontrolowanych testów.
- Rurociągi cieczy niskociśnieniowej:Dopasowanie można rozważyć, jeśli materiał rury, ciśnienie, temperatura i specyfikacje połączeń są zgodne.
Przydatność zastosowania należy zawsze sprawdzać w oparciu o dokumentację techniczną armatury, wymiary rur, ciśnienie w układzie, temperaturę, płynne medium i obowiązujące normy lokalne.
Jak uszczelnienie wtłaczane wypada w porównaniu z metodami tradycyjnymi?
Tradycyjne metody uszczelniania końców rur mogą obejmować korki gwintowane, kołpaki lutowane lub inne mechaniczne systemy zamykania. Technologia wciskania zapewnia inne podejście do montażu, które koncentruje się na montażu mechanicznym na zimno.
| Namysł | Wciskana zatyczka zatrzymująca | Gwintowana wtyczka | Lutowane zamknięcie |
|---|---|---|---|
| Metoda instalacji | Prasowanie mechaniczne | Zaangażowanie wątku | Łączenie na gorąco |
| Wymagana praca na gorąco | NIE | NIE | Tak |
| Szybkość instalacji | Generalnie szybko | Umiarkowany | W zależności od przygotowania i ogrzewania |
| Typowa zaleta | Szybka i czysta instalacja | Znana metoda połączenia | Ustalona technika trwałego łączenia |
| Kluczowa uwaga | Wymaga kompatybilnych narzędzi do zaciskania | Wymaga kompatybilnych gwintów i uszczelnień | Wymaga kontrolowanego ogrzewania i wykonania |
Porównanie nie oznacza, że jedna metoda połączenia jest uniwersalna. Zamiast tego inżynierowie i instalatorzy powinni wybrać metodę w zależności od materiału rury, warunków pracy, środowiska instalacji, obowiązujących norm i wymagań konserwacyjnych.
Jak kupujący powinni wybrać odpowiednią zatyczkę zatrzymującą?
W przypadku projektów inżynieryjnych i zamówień masowych wybór odpowiedniego okucia powinien rozpoczynać się od zgodności technicznej, a nie samej ceny. Systematyczna ocena może zmniejszyć problemy instalacyjne i uprościć zarządzanie zapasami.
1. Potwierdź materiał rury
Określ, czy w istniejącym rurociągu zastosowano miedź, stal nierdzewną lub inny kompatybilny materiał. Łącznik powinien być specjalnie zaprojektowany i zatwierdzony dla przewidywanego typu rury.
2. Sprawdź wymiary rur
Średnica zewnętrzna rury i charakterystyka ścianki są istotnymi parametrami przy wyborze. Nawet niewielkie różnice wymiarowe mogą mieć wpływ na skuteczność wkładania, wciskania i uszczelniania.
3. Sprawdź warunki pracy
Przed złożeniem zamówienia należy wziąć pod uwagę ciśnienie robocze, zakres temperatur, rodzaj płynu i oczekiwane środowisko pracy.
4. Oceń sprzęt instalacyjny
Upewnij się, że zespół instalacyjny ma dostęp do kompatybilnej zaciskarki i odpowiedniego profilu szczęk dla wybranego systemu złączy.
5. Przejrzyj możliwości kontroli jakości
W przypadku zamówień hurtowych lub projektowych kupujący powinni ocenić identyfikowalność materiałów, kontrolę wymiarową, próby ciśnieniowe, spójność produkcji i dostępność dokumentacji.
Huitong twierdzi, że jego działalność produkcyjna obejmuje sprzęt do obróbki CNC i testowania, a asortyment produktów opiera się na materiałach mosiężnych DZR. Firma zgłasza również certyfikaty ISO 9001 i KC oraz wspiera dostosowywanie OEM/ODM do odpowiednich produktów.
Jakie są kluczowe kroki instalacji?
Aby uzyskać zamierzone właściwości uszczelniające połączenia wciskowego, niezbędny jest prawidłowy montaż. Chociaż dokładne procedury powinny być zgodne z instrukcjami producenta, poniższy przepływ pracy stanowi przydatne ogólne odniesienie.
- Przygotuj rurę:Przetnij rurę prosto i usuń zadziory.
- Oczyść powierzchnię:Usuń brud, cząsteczki metalu, olej i inne zanieczyszczenia.
- Sprawdź złączkę:Sprawdź mosiężny korpus i element uszczelniający pod kątem widocznych uszkodzeń.
- Umieścić wtyczkę:Włóż złączkę na określoną głębokość.
- Naciśnij połączenie:Zastosuj właściwą konfigurację narzędzia i szczęk.
- Sprawdź złącze:Sprawdź, czy operacja prasowania została wykonana prawidłowo.
- Przetestuj system:Przed oddaniem rurociągu do użytku przeprowadzić odpowiednią próbę ciśnieniową lub szczelność.
Instalatorzy nigdy nie powinni zastępować niezgodnego narzędzia ani zakładać, że nadmierna siła docisku poprawi uszczelnienie. Bezpieczniejsze jest stosowanie się do instrukcji montażu producenta armatury.
Jak można utrzymać skuteczność uszczelnienia?
Chociaż złączki wciskane zostały zaprojektowane z myślą o stabilnej pracy, prawidłowa konserwacja systemu pozostaje ważna. Regularna inspekcja może pomóc w zidentyfikowaniu problemów, zanim przerodzą się w większe wycieki lub problemy operacyjne.
- Sprawdź odsłonięte połączenia pod kątem widocznych wycieków lub wilgoci.
- Chronić armaturę przed niepotrzebnymi uderzeniami mechanicznymi.
- Jeśli jest to możliwe, utrzymuj otaczający obszar instalacji w czystości.
- Monitoruj ciśnienie i temperaturę pod kątem ograniczeń projektowych systemu.
- Niezwłocznie zbadaj nieprawidłową utratę ciśnienia lub niewyjaśnioną wilgoć.
- Należy używać łączników zamiennych pasujących do oryginalnych specyfikacji rur i połączeń.
W przypadku większych instalacji zespoły konserwacyjne mogą również prowadzić dokumentację specyfikacji montażu, dat instalacji, wyników prób ciśnieniowych i działań związanych z wymianą. Zapewnia to użyteczną identyfikowalność dla przyszłych prac serwisowych.
Często zadawane pytania
Do czego służy wciskana mosiężna zatyczka odcinająca do rur?
Służy do zamykania i uszczelniania końców kompatybilnych rur. Typowe zastosowania obejmują zaopatrzenie w wodę, ogrzewanie podłogowe, modyfikację HVAC, zakończenie rur i kontrolowane próby ciśnieniowe.
Czy wciskany korek ograniczający można zamontować bez lutowania?
Tak. Metoda łączenia metodą tłoczenia na zimno umożliwia instalację bez lutowania, pod warunkiem, że rura, złączka i narzędzie do zaciskania są kompatybilne i przestrzegana jest procedura instalacyjna producenta.
Z jakiego materiału wykonana jest zatyczka zatrzymująca Huitong?
Huitong opisuje wciskaną mosiężną zatyczkę odcinającą rurę jako wykonaną z mosiądzu odpornego na odcynkowanie w połączeniu z bardzo wytrzymałą konstrukcją uszczelniającą. Złączka jest przeznaczona do kompatybilnych rur miedzianych i cienkościennych ze stali nierdzewnej.
Czy armatura nadaje się do instalacji wody pitnej?
Można je rozważyć w przypadku zastosowań związanych z wodą pitną, jeśli odpowiednia jest specyficzna konfiguracja produktu, materiał uszczelniający, skład mosiądzu, certyfikaty i lokalne wymagania prawne. Kupujący powinien potwierdzić odpowiednią aprobatę przed użyciem.
Czy można go używać do tymczasowych prób ciśnieniowych?
Tak, firma Huitong uznaje tymczasowe próby ciśnieniowe za jeden z zamierzonych przypadków użycia. Jednakże ciśnienie próbne i procedura testowa muszą mieścić się w określonych granicach armatury i systemu rurociągów.
Co kupujący powinni potwierdzić przed złożeniem zamówienia?
Należy potwierdzić przynajmniej materiał rury, średnicę zewnętrzną, grubość ścianki, jeśli to konieczne, ciśnienie robocze, temperaturę, płynne medium, standard połączenia, wymaganą ilość i kompatybilność narzędzia instalacyjnego. W przypadku projektów masowych, w razie potrzeby należy również zażądać rysunków technicznych i dokumentacji jakościowej.
Wybierz niezawodne rozwiązanie do uszczelniania końców rur
Dobrze zaprojektowana zatyczka odcinająca rurę może uprościć zakończenie rury, zapewniając jednocześnie niezawodne uszczelnienie i wydajną instalację. Połączenie mosiężnej konstrukcji DZR, precyzyjnie obrobionych interfejsów, technologii uszczelniania i montażu na zimno sprawia, że wciskana mosiężna zaślepka do rur jest praktyczną opcją do kompatybilnych zastosowań związanych z wodą, ogrzewaniem, HVAC i płynami pod niskim ciśnieniem.
W przypadku dystrybutorów, wykonawców, integratorów systemów i nabywców rozwiązań technicznych wybór produktu powinien opierać się na zgodności wymiarowej, warunkach pracy, wymaganiach instalacyjnych, jakości materiałów i możliwościach produkcyjnych dostawcy. Huitong zapewnia mosiężne łączniki rurowe i komponenty do kontroli płynów z produkcją fabryczną, wsparciem badawczo-rozwojowym, możliwościami kontroli jakości oraz opcjami OEM/ODM dla kwalifikowanych projektów.
Szukasz odpowiedniego mosiężnego rozwiązania uszczelniającego końcówki rur do swojego projektu?Zapoznaj się ze specyfikacjami wciskanych mosiężnych zaślepek do rur, potwierdź wymagania dotyczące rur i zastosowań orazskontaktuj się z namiaby uzyskać szczegółowe informacje o produkcie, pomoc techniczną, opcje dostosowywania i wycenę zamówienia.
