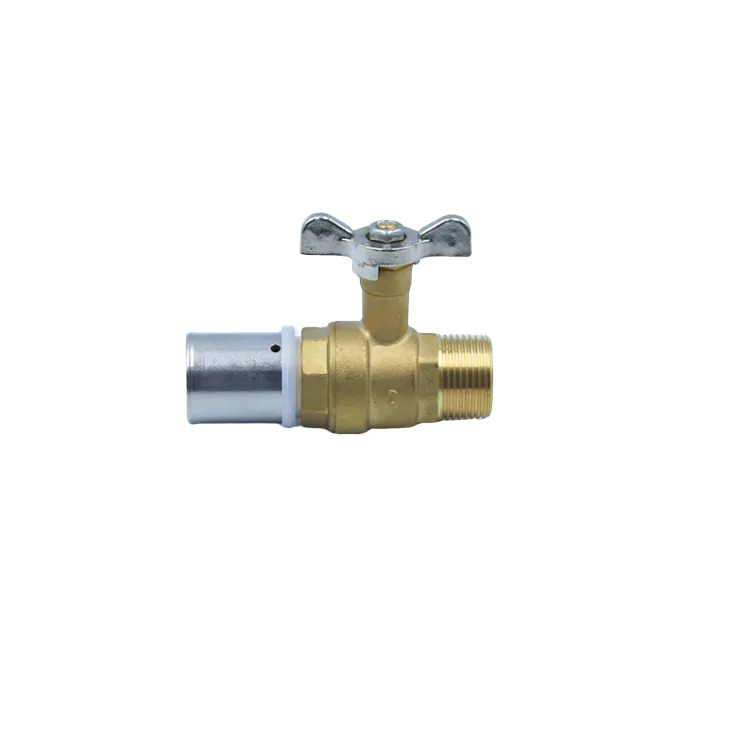

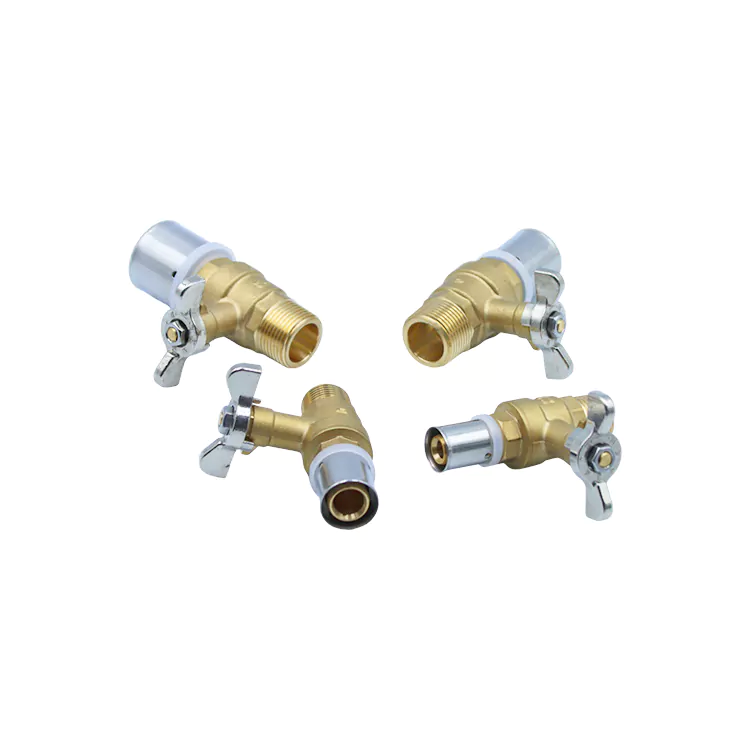

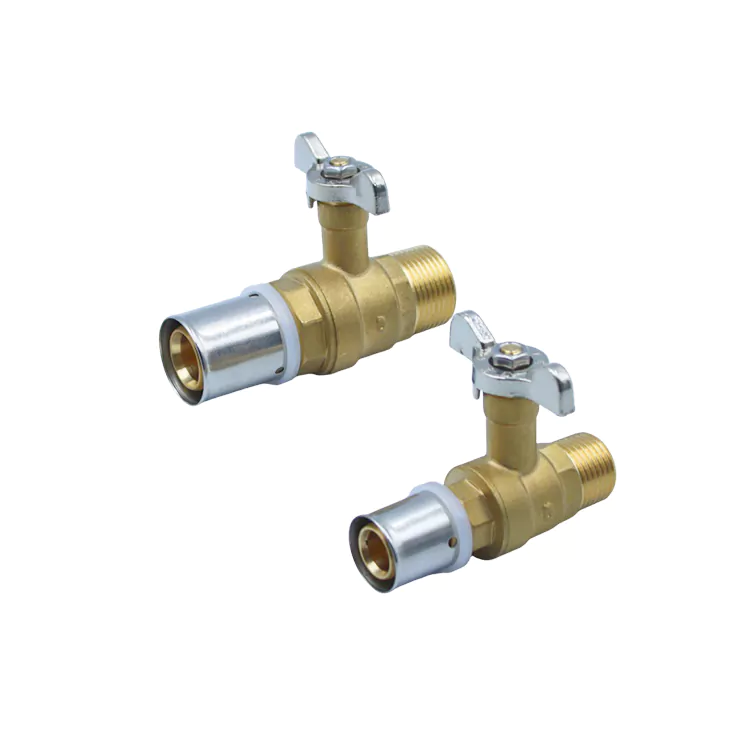

Typ prasy Uchwyt motylkowy z gwintem zewnętrznym i mosiężnym zaworem kulowym

Ten mosiężny zawór kulowy z gwintem zewnętrznym i uchwytem motylkowym jest zaworem z podwójnym połączeniem, zaprojektowanym dla systemów rurociągów kompozytowych. Korpus zaworu jest kuty z jednego kawałka pogrubionego, bezołowiowego mosiądzu HPb59-1, który niezawodnie spełnia normy wysokociśnieniowe PN16. Jedna strona posiada precyzyjnie obrobiony gwint męski do bezpośredniego połączenia z różnymi złączami gwintowanymi i interfejsami sprzętu. Po drugiej stronie znajduje się specjalistyczny port wciskany, wyposażony w pierścień dociskowy ze stali nierdzewnej i odporną na starzenie uszczelkę silikonową; instalowany za pomocą wcisku hydraulicznego, proces nie wymaga spawania ani gwintowania rur, eliminując w ten sposób ryzyko bezpieczeństwa pożarowego związane z pracą na gorąco u źródła.

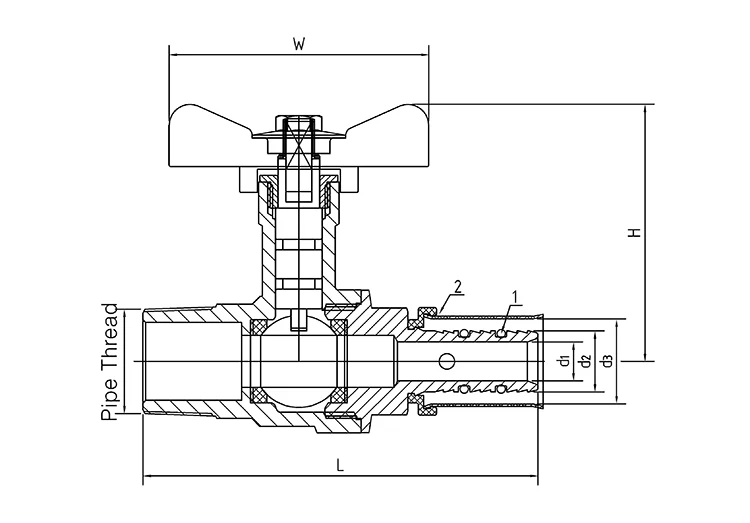

Parametry techniczne

Szczegóły produktu

1. Materiał korpusu zaworu: pogrubiony, kuty mosiądz HPb59-1

Kute jako pojedyncza jednostka w celu wyeliminowania defektów, takich jak dziury piaskowe lub kieszenie powietrzne powszechne w korpusach odlewanych ciśnieniowo. Pogrubiona ścianka zwiększa odporność na ciśnienie i spełnia standardy materiałowe dla bezołowiowych sieci wodociągowych i przeciwpożarowych, zapewniając odporność na osadzanie się kamienia i korozję elektrochemiczną.

2. Podwójna, zróżnicowana struktura połączeń

Jeden koniec zawiera precyzyjne standardowe gwinty zewnętrzne o jednolitych profilach gwintów i dużej współosiowości, co zapewnia bezproblemową kompatybilność ze wszystkimi standardowymi łącznikami gwintowanymi. Drugi koniec posiada zintegrowaną, przedłużoną tuleję zaciskową; w połączeniu z pierścieniem blokującym ze stali nierdzewnej i dwuwarstwową, odporną na starzenie uszczelką silikonową, tworzy mocny, pewny chwyt po hydraulicznym dociśnięciu, skutecznie zapobiegając statycznym wyciekom wody.

3. Element sterujący: Kompaktowy, antypoślizgowy uchwyt motylkowy

Kompaktowa konstrukcja motylkowa pozwala zaoszczędzić miejsce w ciasnych miejscach, takich jak szyby rurowe i puste przestrzenie sufitowe. Posiada antypoślizgową teksturę powierzchni i umożliwia pełne przełączanie otwarcia/zamknięcia za pomocą zaledwie obrotu o 90 stopni. Charakterystyczny kształt uchwytu zapewnia szybką wizualną identyfikację stanu zaworu podczas przeglądów sieci.

4. Uszczelnienie wewnętrzne i elementy rdzenia przenoszącego ciśnienie

Zawiera lustrzanie wykończony, solidny chromowany rdzeń kulowy z pełną (niezredukowaną) strukturą przepływu; wykorzystuje pogrubione gniazda PTFE dla szczelnego dwukierunkowego uszczelnienia; trzpień ma wbudowaną konstrukcję zapobiegającą wydmuchowi, która wytrzymuje chwilowe skoki wysokiego ciśnienia i zapobiega zatarciu podczas dłuższych okresów bezczynności.

5. Dane techniczne i akcesoria

Obejmuje sześć głównych rozmiarów rur: DN15, DN20, DN25, DN32, DN40 i DN50; każdy zawór jest indywidualnie oznaczony laserowo kodem partii i jest dostarczany z fabrycznie dobranymi wymiennymi pierścieniami wtłaczanymi i uszczelkami silikonowymi.

Zalety produktu

1. Zintegrowana konstrukcja z podwójnym interfejsem:

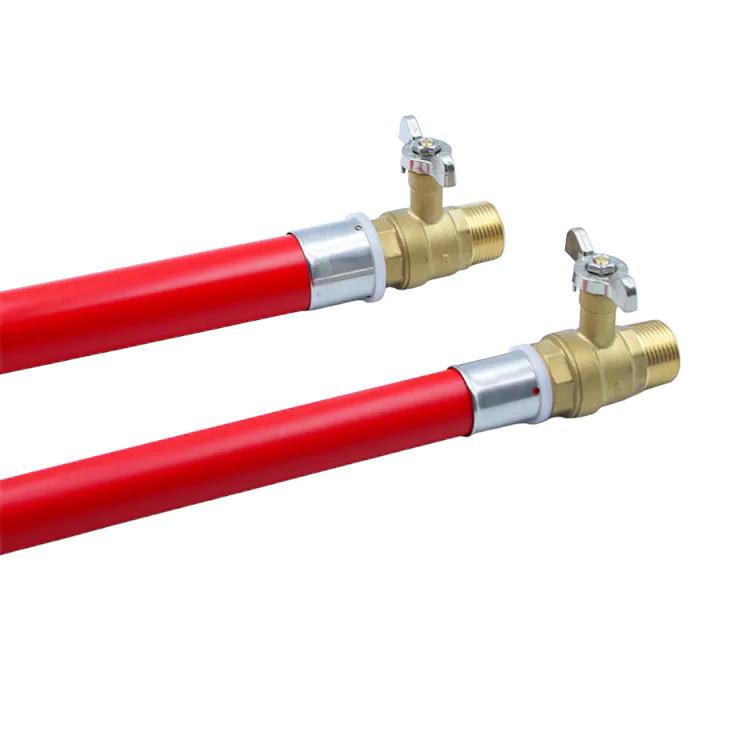

Ten mosiężny zawór kulowy z gwintem zewnętrznym i gwintem zewnętrznym z uchwytem motylkowym łączy w sobie metody połączeń wciskanych i z gwintem zewnętrznym, umożliwiając bezproblemową integrację cienkościennych rur ze stali nierdzewnej z gwintowanym wyposażeniem lub złączkami. Eliminuje potrzebę stosowania dodatkowych adapterów, zmniejsza potencjalne punkty wycieków i umożliwia dopasowanie modelu z jednym zaworem do dwóch różnych scenariuszy połączeń, upraszczając w ten sposób zarządzanie zapasami.

2. Technologia hydraulicznego wciskania (bez lutowania):

Połączenie wciskowe jest mocowane mechanicznie za pomocą specjalistycznych narzędzi hydraulicznych, nie wymaga spawania ani gwintowania rur. Dzięki temu idealnie nadaje się do środowisk, w których zabroniona jest „praca na gorąco” (otwarty ogień), takich jak wysokiej klasy wnętrza budynków, zamknięte pomieszczenia mechaniczne i projekty modernizacji systemów przeciwpożarowych, jednocześnie znacznie skracając czas montażu na miejscu i minimalizując koszty przeróbek spowodowanych błędem ludzkim.

3. Kompaktowy uchwyt motylkowy do ograniczonych przestrzeni:

W przeciwieństwie do tradycyjnych długich uchwytów, które wymagają znacznego odstępu, kompaktowy uchwyt motylkowy z łatwością mieści się w ograniczonych obszarach instalacji, takich jak przestrzenie sufitowe, pionowe szyby rurowe i ciasne obudowy sprzętu. Praca z krótkim skokiem w zakresie 90° pozwala na szybkie i łatwe sterowanie w sytuacjach awaryjnych (np. pożar lub awaria rur), zapewnia dobrą widoczność podczas inspekcji i zmniejsza ryzyko przypadkowego uruchomienia.

4. Wysokie ciśnienie PN16 i długotrwała struktura uszczelniająca:

Pogrubiony kuty korpus zaworu stabilnie wytrzymuje ciśnienie nominalne PN16, wytrzymując chwilowe skoki wysokiego ciśnienia spowodowane cyklami uruchamiania i zatrzymywania instalacji tryskaczowej lub kotłowej. Konstrukcja z potrójnym uszczelnieniem — łącząca pierścień zaciskowy ze stali nierdzewnej, dwuwarstwową uszczelkę silikonową i gniazdo zaworu z PTFE — zapewnia odporność na starzenie i odkształcenia podczas długotrwałego zanurzenia w wodzie statycznej i cykli termicznych, skutecznie eliminując zagrożenia bezpieczeństwa pożarowego związane z ukrytym, powolnym przesiąkaniem.

5. Trzpień odporny na wydmuch z mechanizmem ograniczającym:

Dedykowane ramię blokujące u podstawy mostka zabezpiecza jego zakres skoku. Zapobiega to wyrzuceniu trzpienia, nieszczelności uszczelki czy zakleszczeniom w okresach długotrwałego postoju statycznego lub częstych wahań ciśnienia wody w sieci przeciwpożarowej, znacznie zmniejszając częstotliwość przyszłych konserwacji.

Scenariusze zastosowań

1. Systemy rur tryskaczowych do zastosowań komercyjnych/mieszkalnych:

Idealny do systemów wykorzystujących cienkościenne rury główne ze stali nierdzewnej z połączeniami wciskowymi. Gwintowany koniec zaworu łączy się bezpośrednio z gwintowanymi głowicami tryskaczy na przyłączach odgałęźnych, eliminując potrzebę stosowania adapterów lub spawania, co czyni go idealnym do nowych instalacji przeciwpożarowych w ekskluzywnych mieszkaniach i kompleksach handlowych.

2. Rury ze stali nierdzewnej do systemów ogrzewania podłogowego w budynkach mieszkalnych i powietrznych pomp ciepła:

Nadaje się do łączenia cienkościennych przewodów ogrzewania podłogowego ze stali nierdzewnej (poprzez wcisk) z rozdzielaczami i pompami obiegowymi (poprzez połączenia gwintowe). Konstrukcja z uchwytem motylkowym dobrze pasuje do ograniczonych przestrzeni, takich jak szafki z ogrzewaniem podłogowym lub rury montowane na suficie, a zawór wytrzymuje długotrwałe cykle termiczne.

3. Modernizacja starzejących się sieci przeciwpożarowych i ciepłowniczych:

Idealny do miejsc, w których nie jest możliwa praca na gorąco (spawanie). Końcówka wciskana umożliwia szybką wymianę uszkodzonych zaworów, natomiast końcówka gwintowana łączy się z istniejącą rurą gwintowaną; pozwala to uniknąć konieczności demontażu wbudowanych rur, drastycznie zmniejszając złożoność i koszty budowy.

4. Cienkościenne rurociągi ze stali nierdzewnej do oczyszczania i cyrkulacji wody przemysłowej na małą skalę:

Łączy gwintowane wyloty urządzeń z rurociągami cyrkulacyjnymi ze stali nierdzewnej; Zawór z podwójnym złączem zapewnia bezproblemową integrację obu typów rur. Korpus zaworu niezawierający ołowiu spełnia normy bezpieczeństwa dotyczące zaopatrzenia w wodę pitną, a konstrukcja z pełnym przelotem zapewnia stabilne natężenie przepływu.

Porównanie modeli

1. Porównanie średnic rur i scenariuszy zastosowań:

-  DN15/DN20: Ogrzewanie podłogowe dla małych mieszkań i odgałęzień tryskaczowych dla sklepów parterowych; charakteryzuje się małymi średnicami i małą przestrzenią montażową, a uchwyt motylkowy zapewnia wyraźną przewagę operacyjną. DN25/DN32: Piony tryskaczowe do wysokich budynków mieszkalnych i głównych linii indywidualnego ogrzewania podłogowego; standardowe średnice dla komercyjnych systemów HVAC i główne specyfikacje dotyczące inwentaryzacji projektu. DN40/DN50: Centralne sieci tryskaczowe dla centrów handlowych i budynków biurowych, a także główne linie cyrkulacyjne dla wielkogabarytowych powietrznych pomp ciepła; zaprojektowany do pracy w warunkach dużego przepływu i wysokiego ciśnienia, wyposażony w pogrubiony korpus zaworu zapewniający doskonałą odporność na ciśnienie.

2. Struktura z podwójnym interfejsem a zawory kulowe z pojedynczym połączeniem (wciskane lub z gwintem zewnętrznym):

- Zawór kulowy wciskany z pojedynczym połączeniem: Kompatybilny tylko z rurami ze stali nierdzewnej; nie można podłączyć bezpośrednio do sprzętu gwintowanego bez adapterów, co zwiększa ryzyko wycieku. Zawór kulowy z gwintem zewnętrznym z pojedynczym połączeniem: Wymaga gwintowania rury; wymaga prac gorących na miejscu i wielu etapów przetwarzania, co utrudnia instalację w ciasnych przestrzeniach rurowych. Ten kompozytowy zawór kulowy z podwójnym złączem: Kompatybilny zarówno z zespołem wciskanym ze stali nierdzewnej, jak i gwintowanymi połączeniami wyposażenia; nie wymaga spawania ani dodatkowych adapterów, równoważąc wydajność instalacji z kompatybilnością rurociągów.

3. Rękojeść motylkowa a konwencjonalna rękojeść przedłużona: Rękojeść przedłużona:

- Zajmuje znaczną przestrzeń boczną; w sufitach podwieszanych lub wąskich szybach rurowych może być zasłonięty izolacją lub blachą, uniemożliwiając prawidłowe otwieranie i zamykanie. Kompaktowy uchwyt motylkowy: charakteryzuje się kompaktowym ogólnym profilem, umożliwiającym całkowite zamknięcie korpusu zaworu w izolacji, przy czym tylko uchwyt jest lekko odsłonięty; zapewnia niezakłóconą pracę w ciasnych, zamkniętych pomieszczeniach oraz umożliwia szybsze awaryjne odcięcie wody.

Kompleksowe, wieloetapowe zapewnienie jakości

1. Testowanie surowców przedprodukcyjnych

Kęsy mosiężne HPb59-1 poddawane są analizie spektralnej seria po partii w celu ścisłej kontroli parametrów bezołowiowych, odporności na ciśnienie i odporności na odcynkowanie. Pierścienie wtłaczane ze stali nierdzewnej i uszczelki silikonowe poddawane są oddzielnym testom hydrostatycznym pod wysokim ciśnieniem oraz testom starzenia cyklicznego w wysokiej i niskiej temperaturze w celu wykluczenia elementów podatnych na przedwczesne awarie.

2. 100% kompleksowe testowanie wydajności gotowych produktów

Każdy mosiężny zawór kulowy z gwintem zewnętrznym z uchwytem motylkowym jest poddawany wysokociśnieniowym testom hydrostatycznym, testom szczelności pęcherzykowej oraz testom trwałości 10 000 cykli otwierania/zamykania, aby w pełni zweryfikować ograniczenia ciśnienia, stabilność uszczelnienia i trwałość eksploatacyjną.

3. Specjalizowana precyzyjna weryfikacja podwójnych połączeń

Współosiowość i dopasowanie gwintu są sprawdzane indywidualnie dla gwintów zewnętrznych; wykrywanie wad odbywa się na spoinach pasowanych na wcisk i pasowaniu pierścienia zaciskowego. Środki te w szczególności zapobiegają typowym awariom rurociągów, takim jak nieszczelności gwintów i odrywanie rur.

4. Kompleksowa identyfikowalność i kontrola partii

Każdy zawór jest znakowany laserowo unikalnym kodem partii. Dane ze wszystkich etapów produkcji – kucia, obróbki, montażu komponentów i kontroli końcowej – są trwale archiwizowane, co umożliwia szybką identyfikowalność i identyfikację rozwiązania w przypadku pojawienia się jakichkolwiek problemów z jakością.

Standaryzowane zasady wsparcia posprzedażnego

1. Indywidualne wskazówki techniczne dotyczące instalacji

Profesjonalni technicy zapewniają wszechstronne, praktyczne wskazówki obejmujące cięcie rur ze stali nierdzewnej, hydrauliczną kontrolę ciśnienia podczas wtłaczania, standardy montażu gwintów zewnętrznych, przekrojowe testy wysokociśnieniowe sieci rurociągów oraz szczegółowe protokoły rozwiązywania problemów dla połączeń wciskanych i gwintowanych, minimalizując w ten sposób przeróbki podczas odbioru na miejscu.

2. Wielojęzyczne wsparcie 24/7 dla klientów globalnych

Wielojęzyczny zespół obsługi klienta obsługuje globalne strefy czasowe, zapewniając szybką reakcję na zapytania dotyczące wyboru produktu dla określonych warunków pracy, aktualizacje statusu zamówień zbiorczych i prośby o wsparcie posprzedażowe od zagranicznych wykonawców i hurtowników hydraulicznych, ułatwiając płynną komunikację transgraniczną.

3. Indywidualne rozwiązania dla projektów na dużą skalę

W przypadku projektów masowych – takich jak scentralizowane instalacje tryskaczowe w centrach handlowych, ogrzewanie podłogowe w budynkach mieszkalnych lub wielkoskalowe urządzenia do oczyszczania wody – oferujemy dostosowane plany doboru produktów w oparciu o parametry ciśnienia w rurociągu i wymagania dotyczące średnicy rur, optymalizując ogólny układ sieci rurociągów i listy inwentarzowe.

4. Stabilne dostawy części zamiennych OEM

Zapewniamy długoterminowe, ciągłe dostawy poszczególnych części ulegających zużyciu, takich jak pierścienie dociskowe ze stali nierdzewnej, odporne na starzenie uszczelki silikonowe i uchwyty motylkowe. Pozwala to na wymianę określonych zużytych części zamiast wyrzucania całego zaworu, co znacznie zmniejsza długoterminowe koszty konserwacji i materiałów eksploatacyjnych.

5. 12-miesięczna gwarancja OEM

Wszystkie produkty objęte są standardową 12-miesięczną gwarancją OEM obejmującą wady materiałowe i produkcyjne (takie jak wady kucia lub montażu). Omawiane zagadnienia obejmują pękanie korpusu zaworu, nieszczelności spowodowane montażem fabrycznym, niską precyzję gwintu i awarie uszczelnienia pierścienia dociskowego; zapewniamy bezpłatne wskazówki techniczne i części zamienne OEM.

Certyfikaty i kwalifikacje

1. Dokumenty dotyczące badań materiałów: Raport z analizy spektroskopowej mosiądzu HPb59-1; specjalistyczne raporty z testów odporności na temperaturę i ciśnienie pierścieni dociskowych ze stali nierdzewnej i uszczelek silikonowych.

2. Raporty dotyczące działania gotowego produktu: Zapisy fabrycznego testu ciśnienia hydrostatycznego korpusu zaworu; raporty z testów szczelności/szczelności; zapisy testów trwałości (ponad 10 000 cykli); raporty wykrywania defektów dla portów wciskanych.

3. Międzynarodowe certyfikaty zgodności: Certyfikat bezpieczeństwa produktu CE, spełniający normy importowe i celne dotyczące armatury wodno-kanalizacyjnej i przeciwpożarowej w większości krajów na całym świecie.

4. Dokumentacja akceptacji projektu: Certyfikat zgodności OEM i zapisy dotyczące identyfikowalności partii; zapewnia całą niezbędną dokumentację dotyczącą krajowej ochrony przeciwpożarowej i akceptacji projektów HVAC, a także składania ofert i rejestracji projektów zagranicznych.

Często zadawane pytania

P1: Jakie są kluczowe zalety mosiężnego zaworu kulowego z gwintem zewnętrznym i uchwytem motylkowym w porównaniu z zaworami z pojedynczym połączeniem?

Odp.: Standardowe zawory kulowe z pojedynczym naciśnięciem można podłączyć wyłącznie do rur ze stali nierdzewnej; podłączenie do tryskaczy gwintowanych lub pomp obiegowych wymaga adapterów, co wprowadza dodatkowe potencjalne punkty nieszczelności. Zawory kulowe z czystym gwintem zewnętrznym wymagają gwintowania na miejscu, co jest procesem uciążliwym i stwarzającym ryzyko pożaru w wyniku pracy na gorąco. Produkt ten charakteryzuje się zintegrowaną konstrukcją z podwójnym interfejsem, umożliwiającą podłączenie pojedynczego zaworu do dwóch różnych typów rurociągów bez stosowania adapterów i spawania. Zmniejsza to różnorodność zapasów, upraszcza montaż na miejscu, zmniejsza ryzyko nieszczelności rurociągów i jest idealnym rozwiązaniem zarówno w przypadku nowych projektów budowlanych, jak i renowacji obejmujących hybrydowe systemy rurowe.

Pytanie 2: Czy w miejscu połączenia utworzonego przez wtłaczanie hydrauliczne nastąpi oderwanie rury lub wyciek w wyniku długotrwałego narażenia na działanie wody statycznej w systemie przeciwpożarowym?

Odp.: Nie. Produkt zawiera pierścień blokujący ze stali nierdzewnej o wysokiej wytrzymałości i dwuwarstwową, odporną na starzenie uszczelkę silikonową. Po hydraulicznym wtłoczeniu pierścień blokujący łączy się równomiernie ze ścianką rury ze stali nierdzewnej, równomiernie rozkładając naprężenia, aby zapobiec odkształceniom spowodowanym miejscowymi punktami nacisku. Uszczelka silikonowa przeszła tysiące godzin statycznych testów starzenia w zanurzeniu w wodzie, dzięki czemu nadaje się do długotrwałych warunków statycznych sieci rurociągów przeciwpożarowych. Dodatkowo każde połączenie wciskane przed opuszczeniem fabryki przechodzi badania nieniszczące, skutecznie eliminując zagrożenia bezpieczeństwa pożarowego, takie jak oderwanie rury lub powolny wyciek u źródła.

P3: Czy ciśnienie znamionowe PN16 spełnia wymagania dotyczące sieci rurociągów tryskaczowych przeciwpożarowych w wysokich budynkach komercyjnych?

Odp.: jest w pełni kompatybilny. Korpus zaworu jest kuty z pogrubionego mosiądzu HPb59-1 jako pojedynczy element i przed wysyłką przechodzi niszczące testy wysokociśnieniowe PN16. Niezawodnie wytrzymuje stałe ciśnienie w wysoko położonych instalacjach tryskaczowych oraz przejściowe skoki wysokiego ciśnienia spowodowane cyklami uruchamiania i zatrzymywania pomp, spełniając zarówno krajowe, jak i międzynarodowe standardy akceptacji dla projektów rurociągów przeciwpożarowych.

P4: Czy krótka klamka motylkowa będzie blokowana lub niemożliwa do obsługi w ograniczonych przestrzeniach, takich jak wąskie przestrzenie sufitowe lub pionowe szyby rurowe?

O: Nie. Dźwignia motylkowa jest zwarta, co pozwala na całkowite owinięcie wciskanej części korpusu zaworu materiałem izolacyjnym, podczas gdy tylko rączka wystaje nieco na zewnątrz, co wymaga minimalnego luzu roboczego. Konstrukcja o krótkim skoku 90° umożliwia przełączanie pomiędzy stanem otwartym i zamkniętym jednym ruchem, zapewniając niezakłóconą pracę w standardowych odstępach między szybami rurowymi i pustkami sufitowymi, bez zakłóceń ze strony blachy lub izolacji.
