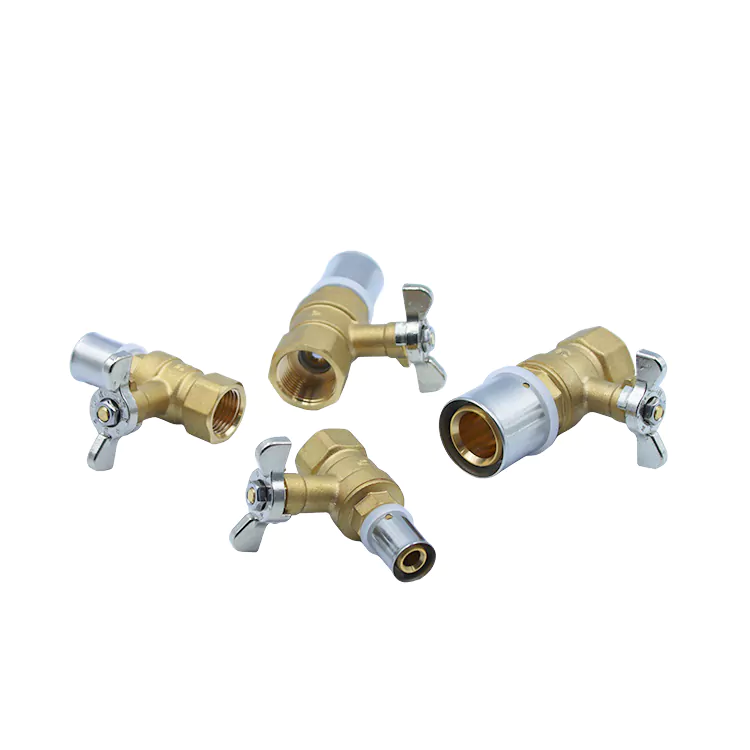

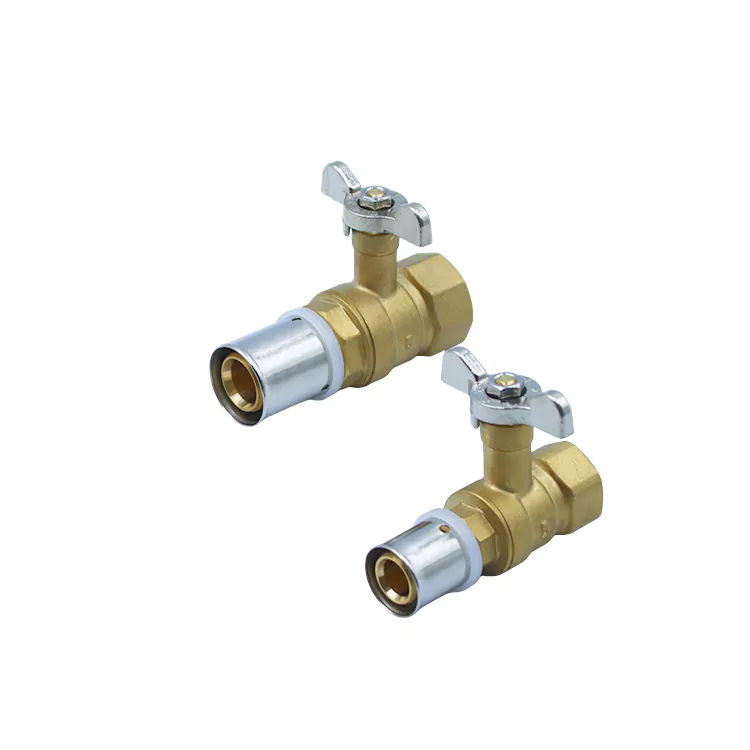

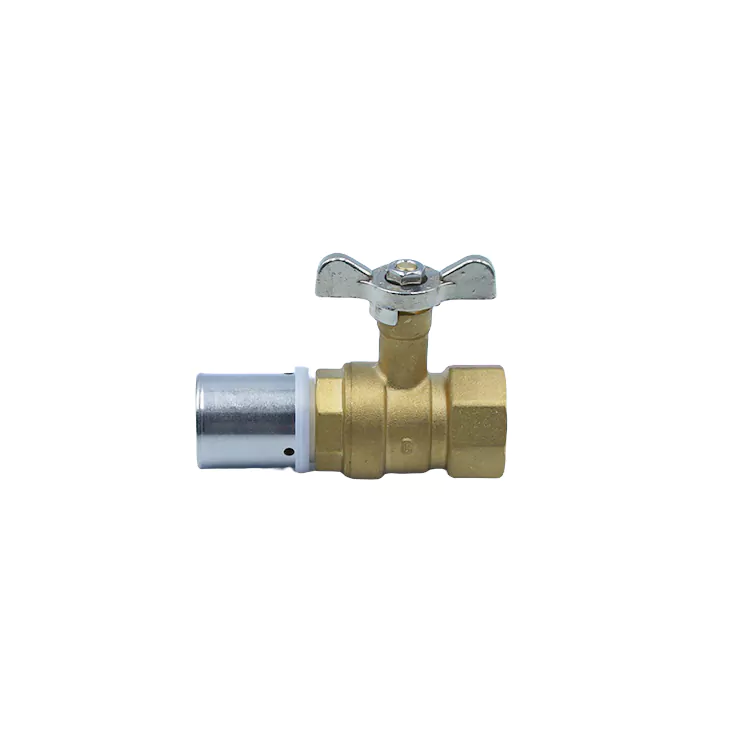

Uchwyt motylkowy z mosiężnym zaworem przeciwpożarowym

Klamka motylkowa z mosiężnym zaworem przeciwpożarowym została zaprojektowana specjalnie z myślą o jednym konkretnym wyzwaniu związanym z ochroną przeciwpożarową: zapewnienie niezawodnego awaryjnego odcięcia w przestrzeniach, w których nie można obsługiwać standardowych zaworów. Łączy trzy rozwiązania inżynieryjne w jeden komponent:

Połączenie wciskowe – eliminuje spawanie i gwintowanie, umożliwiając bezpieczny montaż w wykończonych wnętrzach bez zagrożenia pożarowego;

Krótki uchwyt motylkowy — zajmuje minimalny promień obrotu, umożliwiając pracę pod kątem 90° w wąskich szybach rurowych, gdzie długie uchwyty uderzałyby w ściany lub izolację;

Korpus z kutego mosiądzu HPb59-1, zgodny z GA79 — zapewnia integralność ciśnieniową o wartości znamionowej PN16 z uszczelnieniem zapewniającym zerową nieszczelność i zabezpieczeniem trzpienia odpornym na wydmuchanie.

Rezultatem jest zawór przeciwpożarowy, który nie tylko spełnia wymagania przepisów, ale także rozwiązuje rzeczywiste ograniczenia operacyjne występujące w wysokiej klasy modernizowanych obiektach komercyjnych, hotelach i wieżowcach mieszkalnych.

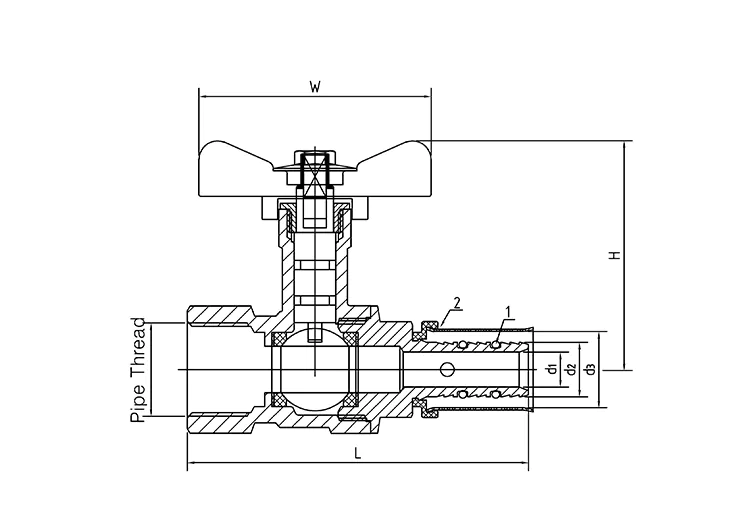

Parametry techniczne

Uchwyt motylkowy

1. Standardowe zawory z długim uchwytem zawodzą w przypadku ciasnych rur: W rzeczywistych instalacjach przeciwpożarowych standardowe zawory z długim uchwytem często uniemożliwiają działanie ze względu na swoje otoczenie. W przypadku montażu w wąskich pionowych szybach, przestrzeniach sufitowych lub pomieszczeniach sprzętowych o ograniczonym prześwicie, długie uchwyty uderzają w sąsiednie rury, ściany lub belki konstrukcyjne, uniemożliwiając pełny obrót o 90°; są zasłonięte przez warstwy izolacji rury, które blokują uchwyt; nie można uzyskać dostępu, gdy zawory są zagłębione za panelami dostępowymi o ograniczonym promieniu obrotu.

2. Różnica w rękojeści motylkowej: Zawór ten zastępuje wystającą długą dźwignię kompaktowym, antypoślizgowym rączką motylkową. Mały promień obrotu mieści się w małych odstępach, w których długie uchwyty po prostu nie mogą się obrócić, zapewniając pełne otwarcie lub zamknięcie zaworu w sytuacji awaryjnej, niezależnie od tego, jak ograniczona jest przestrzeń montażowa.

3. Reakcja awaryjna o 1/4 obrotu o 90°: Pomimo niewielkich rozmiarów klamka motylkowa zapewnia pełny obrót o ćwierć obrotu o 90° od pełnego otwarcia do całkowitego zamknięcia – spełniając wymagania przepisów przeciwpożarowych w zakresie szybkiego awaryjnego wyłączenia. Moment obrotowy jest zoptymalizowany do obsługi w rękawiczkach, a konstrukcja skrzydełkowa rękojeści zapewnia pewny chwyt nawet w mokrych i ciemnych warunkach.

4. Wizualne wyróżnienie dla inspekcji przeciwpożarowych: Wyraźna sylwetka motyla sprawia, że ​​zawór ten jest natychmiast rozpoznawalny podczas inspekcji przeciwpożarowych. Inspektorzy mogą szybko określić, czy zawór znajduje się we właściwym położeniu, bez konieczności przeszukiwania labiryntu standardowych zaworów hydraulicznych, co skraca czas kontroli i minimalizuje ryzyko braku zgodności.

Integralność materiałowa w warunkach gotowości przeciwpożarowej

Korpus klamki motylkowej zaworu przeciwpożarowego z mosiądzu jest kuty z mosiądzu bezołowiowego HPb59-1 — materiału wybranego specjalnie pod kątem unikalnych wymagań ochrony przeciwpożarowej: długotrwałego ciśnienia statycznego, rzadkiej pracy i zerowej tolerancji na awarie. W przeciwieństwie do odlewanego mosiądzu o potencjalnej porowatości metodą piaskowania, kuta struktura zapewnia gęstą, pozbawioną defektów integralność, która utrzymuje klasę PN16 (1,6 MPa) przez dziesięciolecia użytkowania. Nie jest to komponent do użytku cywilnego — to mosiądz klasy przemysłowej zaprojektowany zgodnie ze specyfikacjami bezpieczeństwa pożarowego GA79, zweryfikowany na podstawie analizy spektralnej poszczególnych partii w celu sprawdzenia zgodności z normą bezołowiową i wytrzymałości na ciśnienie.

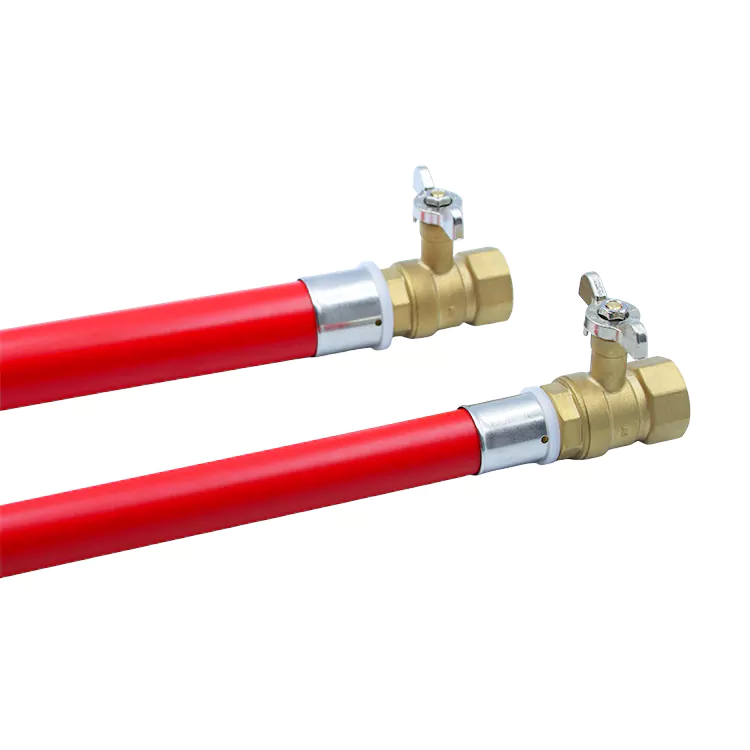

Technologia Press-Fit zapewniająca bezpieczną instalację zgodną z przepisami

Tradycyjna instalacja rur przeciwpożarowych często wymaga zezwoleń na prace gorące, obserwacji przeciwpożarowych i kontroli po spawaniu. Ten zawór eliminuje to wszystko. Zintegrowany port wciskany w połączeniu z pierścieniem zaciskowym ze stali nierdzewnej tworzy trwałe, szczelne połączenie przy użyciu wyłącznie narzędzi hydraulicznych — bez spawania, bez gwintowania i bez otwartego płomienia.

Wbudowana uszczelka silikonowa została specjalnie opracowana do warunków systemów przeciwpożarowych: długotrwałe zanurzenie w wodzie statycznej z rzadkim przepływem. Jest odporny na hydrolizę, hartowanie i odkształcenia – co zostało potwierdzone w specjalistycznych testach starzenia, które symulują dziesięciolecia pracy w trybie gotowości.

Ta znormalizowana formacja wciskana zapewnia stałą jakość połączeń w każdej instalacji, eliminując zmienność związaną ze spawaniem ręcznym lub montażem połączeń gwintowych i znacznie zmniejszając obciążenie związane z inspekcjami wykonawców instalacji przeciwpożarowych.

Integralność przepływu ognia i niezawodność w trybie gotowości

Chromowany, pełnoprzelotowy rdzeń kulowy zaworu motylkowego Fire Press z mosiądzu eliminuje ograniczenia przepływu – krytyczne dla utrzymania gęstości tryskaczy i ciśnienia wylotowego hydrantu. Nie jest to zawór o zmniejszonym prześwicie, którego koszt jest obniżony; średnica wewnętrzna odpowiada rozmiarowi rury, aby zapobiec spadkowi ciśnienia, gdy woda pożarnicza jest najbardziej potrzebna.

Pogrubione gniazdo PTFE zapewnia dwukierunkowe uszczelnienie pęcherzykowe, utrzymując zerowy wyciek przez lata ciśnienia statycznego. Trzpień odporny na wydmuch zawiera ramię ograniczające skok, które zapobiega wyrzuceniu trzpienia nawet w przypadku skoków wysokiego ciśnienia – jest to kluczowa funkcja bezpieczeństwa w systemach przeciwpożarowych, które muszą działać bezbłędnie po latach bezczynności.

Szeroki zakres rozmiarów

1. Pełne pokrycie standardowych średnic rur przeciwpożarowych: Seria zaworów obejmuje standardowe średnice od DN15 do DN50, doskonale pasując do wymiarów cienkościennych rur tryskaczowych i hydrantów przeciwpożarowych ze stali nierdzewnej stosowanych w budynkach komercyjnych, kompleksach mieszkalnych i małych pomieszczeniach sprzętowych.

2. Kompaktowa obudowa oszczędza przestrzeń instalacyjną: Opływowa, zwarta konstrukcja charakteryzuje się zintegrowaną konstrukcją wciskanego portu bez zbędnych komponentów. Nadaje się do gęstych układów rurociągów, wymaga minimalnego odstępu do instalacji i ułatwia znormalizowaną budowę sieci rurociągów.

3. Uniwersalna kompatybilność dla projektów nowych i modernizowanych: Standardowy interfejs wciskany jest kompatybilny z popularnymi cienkościennymi rurami przeciwpożarowymi ze stali nierdzewnej dostępnymi na rynku. Nadaje się zarówno do nowych instalacji, jak i renowacji istniejących sieci rurociągów przeciwpożarowych, oferując szeroką wszechstronność.

Rygorystyczna kontrola jakości w inżynierii przeciwpożarowej

1. Partyjne badanie spektroskopowe surowców: Każda partia kęsów z mosiądzu HPb59-1 poddawana jest analizie spektroskopowej w celu ścisłej weryfikacji właściwości bezołowiowych, odpornych na ciśnienie i korozję. Pierścienie dociskowe ze stali nierdzewnej i uszczelki silikonowe przechodzą specjalistyczne badania ciśnienia statycznego i odporności na starzenie, aby zapewnić przydatność do długotrwałych warunków statycznych wody w systemach przeciwpożarowych.

2. Kompleksowe testy bezpieczeństwa pożarowego: Każdy mosiężny zawór przeciwpożarowy z rączką motylkową przechodzi serię testów – w tym wysokociśnieniowe testy hydrostatyczne powłoki, testy szczelności/szczelności i testy trwałości po 10 000 cyklach – w celu kompleksowej weryfikacji wartości granicznych ciśnienia korpusu zaworu, stabilności uszczelnienia i trwałości operacyjnej.

3. Precyzyjna weryfikacja ognioodpornej integralności konstrukcyjnej: Przeprowadzamy rygorystyczne kontrole płaskości i szczelności połączeń wciskowych oraz precyzyjnie weryfikujemy moment obrotowy i współosiowość konstrukcyjną. To ukierunkowane podejście ogranicza typowe zagrożenia występujące w sieciach rurociągów przeciwpożarowych, takie jak oderwanie rur, nieszczelność połączeń i zakłócenia operacyjne.

4. Identyfikowalność całego łańcucha i kompletna dokumentacja zgodności: Każdy produkt jest znakowany laserowo unikalnym kodem partii, co zapewnia pełną identyfikowalność produkcji. Dostarczamy raporty z badań materiałów, fabryczne certyfikaty zgodności i certyfikaty CE, w pełni spełniające wymagania dotyczące akceptacji realizacji projektu, zgłoszenia i transgranicznej odprawy celnej zarówno na rynku krajowym, jak i międzynarodowym.

Usługi wdrażania i wsparcia projektów

1. Specjalistyczne wytyczne techniczne dotyczące instalacji przeciwpożarowej metodą wtłaczaną: Profesjonalni technicy zapewniają praktyczne wskazówki dotyczące całego procesu — w tym wtłaczania cienkościennych rur przeciwpożarowych ze stali nierdzewnej, formowania hydraulicznego, testowania sieci wysokociśnieniowej i wykrywania nieszczelności — w celu rozwiązania złożonych problemów instalacyjnych.

2. Wielojęzyczna koordynacja projektów transgranicznych: Nasz wielojęzyczny zespół obsługi klienta obsługuje globalne strefy czasowe, zapewniając szybką reakcję na zapytania dotyczące zamówień zagranicznych, śledzenie zamówień i potrzeby w zakresie konserwacji posprzedażnej, ułatwiając transgraniczną współpracę projektową na dużą skalę.

3. Indywidualne rozwiązania dla projektów związanych z pożarami masowymi: W przypadku wielkoskalowych sieci tryskaczowych i scentralizowanych instalacji hydrantów przeciwpożarowych oferujemy dostosowane plany doboru produktów w oparciu o określone parametry rur i standardy konstrukcyjne, ułatwiając pomyślną realizację dużych projektów w zakresie bezpieczeństwa pożarowego.

4. Długoterminowa gwarancja i dostawa oryginalnych części: Obejmuje 12-miesięczną gwarancję producenta na całe urządzenie oraz stabilne, długoterminowe dostawy oryginalnych części eksploatacyjnych, takich jak pierścienie dociskowe i uszczelki ze stali nierdzewnej, w celu zapewnienia zaspokojenia bieżących potrzeb w zakresie konserwacji i napraw sieci rurociągów przeciwpożarowych.

Precyzyjne dostosowanie do konkretnych zastosowań związanych z bezpieczeństwem pożarowym

1. Automatyczne sieci instalacji tryskaczowych: Odpowiednie do cienkościennych rur ze stali nierdzewnej w instalacjach tryskaczowych dla budynków mieszkalnych, kompleksów handlowych i wieżowców biurowych. Bezspawowa instalacja wciskowa idealnie nadaje się do wysokiej klasy projektów wykończeniowych, a konstrukcja z pełnym otworem zapewnia stabilny przepływ wody do zraszaczy.

2. Wewnętrzne systemy zaopatrzenia w wodę hydrantów przeciwpożarowych: Kompatybilne zarówno z odgałęzieniami, jak i głównymi liniami sterującymi hydrantów wewnętrznych. Klasa wysokiego ciśnienia PN16 spełnia wymagania dla stałego zasilania hydrantów przeciwpożarowych, a klamka motylkowa umożliwia szybkie otwieranie i zamykanie w sytuacjach awaryjnych.

3. Modernizacja starzejących się sieci rurociągów strażackich: Eliminuje potrzebę prac gorących (spawanie) i zachowuje integralność istniejących konstrukcji rurociągów. Technologia montażu wciskowego umożliwia szybką wymianę starych lub uszkodzonych zaworów, znacznie zmniejszając złożoność konstrukcji i skracając czas realizacji projektu.

4. Zamknięte systemy rur przeciwpożarowych dla pomieszczeń sprzętowych: Zaprojektowane do ciasnych przestrzeni, takich jak wąskie szyby rurowe i zamknięte puste przestrzenie sufitowe. Kompaktowy uchwyt motylkowy rozwiązuje ograniczenia przestrzeni operacyjnej, a trwała uszczelka zapewnia niezawodność systemów, które pozostają w trybie gotowości przez cały rok.

Często zadawane pytania

P1: Jakie są podstawowe zalety mosiężnego uchwytu motylkowego zaworu przeciwpożarowego w porównaniu ze standardowymi zaworami spawanymi w projektach przeciwpożarowych?

Odp.: Standardowe zawory spawane wymagają pracy na gorąco, co wiąże się ze ścisłą kontrolą na miejscu, wysokim ryzykiem bezpieczeństwa i długim czasem budowy; zawory gwintowane są podatne na wycieki na gwintach. W tym produkcie zastosowano proces hydraulicznego wciskania i bezspawania, co eliminuje ryzyko związane z pracą na gorąco i przyspiesza montaż. Jest zgodny z normą bezpieczeństwa przeciwpożarowego GA79 i idealnie nadaje się do zamkniętych lub wysokiej klasy wykończonych przestrzeni, stawiając czoła kluczowym wyzwaniom projektowym w zakresie bezpieczeństwa, wydajności i zgodności z przepisami.

P2: Czy ciśnienie znamionowe PN16 spełnia wymagania wysokich komercyjnych sieci rurociągów przeciwpożarowych?

Odp.: tak, jest w pełni kompatybilny. Korpus zaworu ma pogrubioną, kutą konstrukcję zapewniającą zwiększoną odporność na ciśnienie, stale spełniając normę ciśnienia nominalnego PN16. Wytrzymuje stałe ciśnienie i chwilowe skoki wysokiego ciśnienia występujące w wysokich sieciach przeciwpożarowych, sprawdza się w różnych warunkach zaopatrzenia w wodę w budynkach komercyjnych i mieszkaniowych oraz spełnia kryteria akceptacji projektu dotyczące prób ciśnieniowych.

P3: Czy uszczelki są podatne na starzenie się lub wycieki pod wpływem długotrwałego zanurzenia w wodzie statycznej?

Odp.: Nie. W produkcie zastosowano specjalistyczne, odporne na starzenie uszczelki silikonowe, które przeszły rygorystyczne, długoterminowe testy ciśnienia statycznego i starzenia. Zoptymalizowane pod kątem specyficznych warunków sieci przeciwpożarowych – które często pozostają statyczne przy rzadkim przepływie wody – uszczelnienia zapewniają doskonałą odporność na hydrolizę i starzenie, zapewniając brak wycieków w punktach połączeń podczas długotrwałego użytkowania.

P4: Czy krótki uchwyt motylkowy utrudnia awaryjne otwieranie lub zamykanie?

O: Nie, tak nie jest. Klamka motylkowa ma konstrukcję zoptymalizowaną pod kątem momentu obrotowego, umożliwiającą otwieranie i zamykanie krótkim skokiem o 90° przy minimalnym wysiłku. Zaprojektowany specjalnie dla środowisk o ograniczonej przestrzeni, takich jak wąskie szyby rurowe i puste przestrzenie w suficie, ułatwia wygodne awaryjne odcięcie wody i rutynową konserwację, dzięki czemu lepiej nadaje się do zamkniętych systemów rurociągów przeciwpożarowych niż zawory z długimi uchwytami.

P5: Czy istnieje ryzyko odłączenia lub poluzowania rury z biegiem czasu w miejscu połączenia wtłaczanego?

Odp.: Nie. Połączenie pierścienia dociskowego ze stali nierdzewnej i precyzyjnego procesu tłoczenia zapewnia bezpieczną konstrukcję; głębokość zazębienia i dopasowanie są weryfikowane poprzez specjalistyczne wykrywanie wad fabrycznych. Po utworzeniu połączenie jest stabilne i wytrzymuje niewielkie wibracje rurociągu i wahania ciśnienia wody, skutecznie eliminując zagrożenia bezpieczeństwa pożarowego, takie jak oderwanie, poluzowanie lub wyciek.
