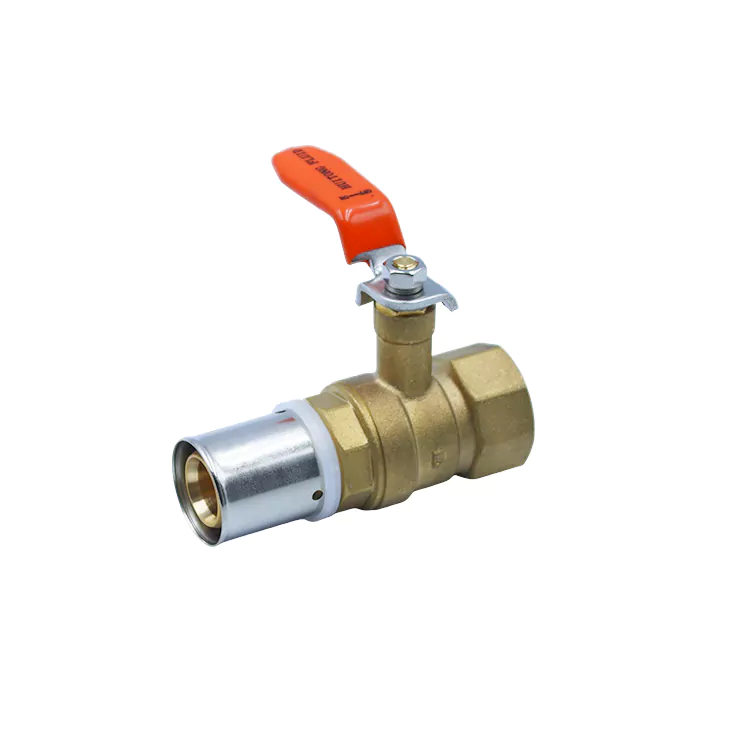

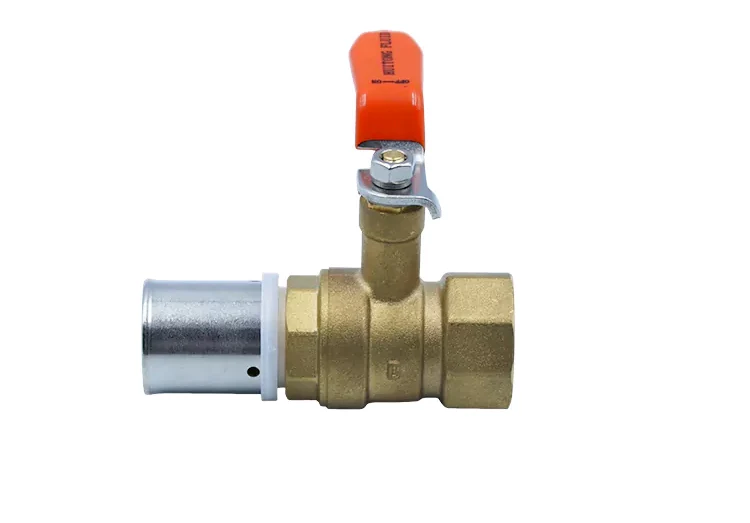

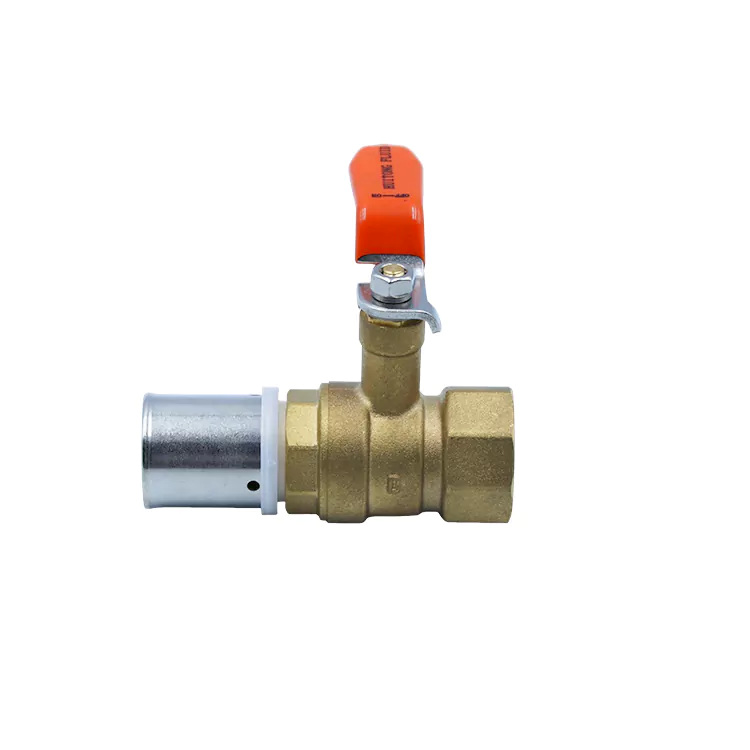

Mosiężny zawór kulowy z gwintem wewnętrznym do rur przeciwpożarowych

Nasz mosiężny zawór kulowy z gwintem wewnętrznym do rur przeciwpożarowych ma konstrukcję z kutego mosiądzu bezołowiowego i łączy w sobie tradycyjny gwint wewnętrzny z technologią hydraulicznego wciskania. Równoważy wydajność instalacji z długoterminowym bezpieczeństwem sieci rurociągów, dzięki czemu idealnie nadaje się do instalacji tryskaczowych i hydrantowych.

Parametry techniczne

Materiały rdzenia i wydajność ciśnieniowa

Zawór wykonany z kutego mosiądzu bezołowiowego HPb59-1 ma pogrubioną konstrukcję korpusu, która stabilnie wytrzymuje ciśnienie robocze 1,6 MPa (PN16) i skutecznie chroni przed korozją w wilgotnym środowisku typowym dla sieci rurociągów przeciwpożarowych.

Korpus zaworu poddawany jest odpuszczaniu w wysokiej temperaturze i precyzyjnej obróbce, aby zapewnić wysoką wytrzymałość pod długotrwałym ciśnieniem hydrostatycznym, spełniając normy dla bezołowiowych, odpornych na ciśnienie materiałów w systemach zaopatrzenia w wodę przeciwpożarową.

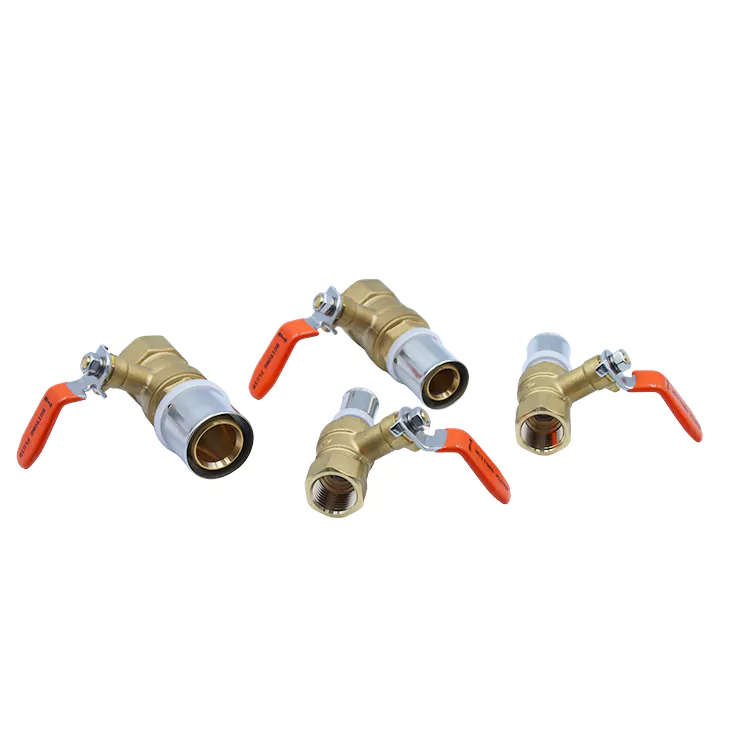

Dostępne w rozmiarach od DN15 do DN50, zawory są w pełni kompatybilne z różnymi cienkościennymi sieciami rurociągów przeciwpożarowych ze stali nierdzewnej, zapewniając zarówno wydajność instalacji, jak i długoterminowe bezpieczeństwo systemu.

Metody łączenia i technologia uszczelniania

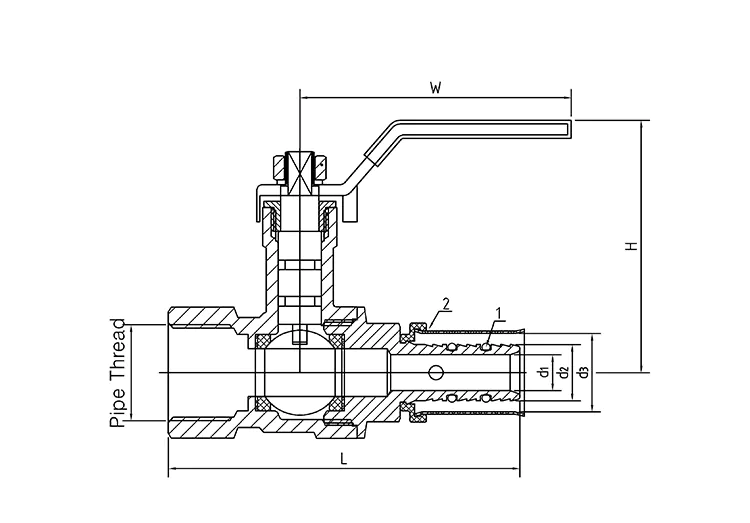

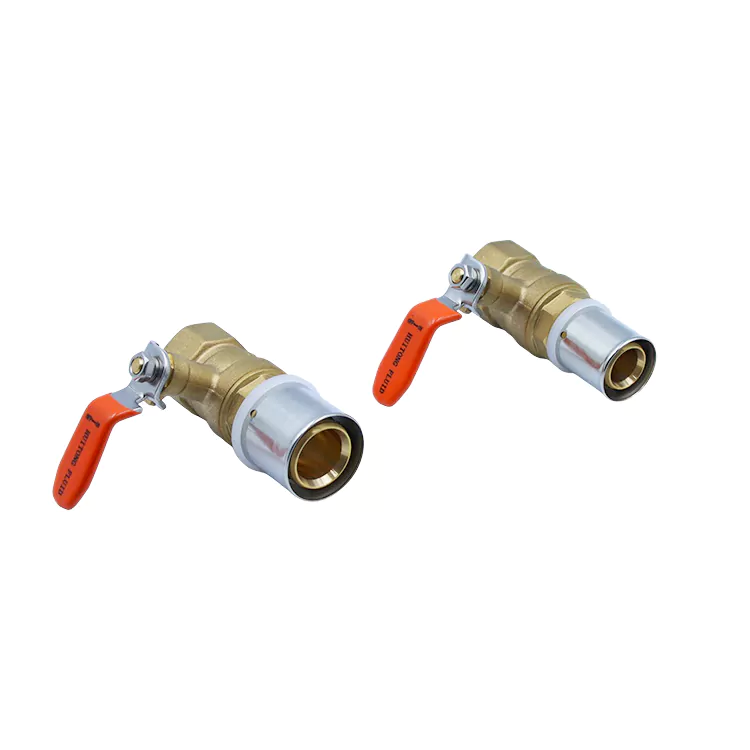

Jeden koniec wyposażony jest w precyzyjny, standardowy interfejs z gwintem wewnętrznym, zapewniający elastyczne połączenie z różnymi gwintowanymi złączami przeciwpożarowymi, podczas gdy drugi wykorzystuje specjalistyczny interfejs wciskany, wyposażony w pogrubiony pierścień uchwytowy ze stali nierdzewnej i odporną na starzenie uszczelkę silikonową.

Wykorzystując technologię hydraulicznego wciskania, połączenie zapewnia mocny i pewny chwyt bez konieczności spawania lub taśmy PTFE. Eliminuje to ryzyko wycieku pod długotrwałym ciśnieniem hydrostatycznym u źródła i znacznie zwiększa wydajność instalacji na miejscu.

Wewnątrz zawór wyposażony jest w wysoce precyzyjną, chromowaną kulę o pełnym średnicy i gniazda z pogrubionego PTFE; konstrukcja ta minimalizuje opór płynu i zapewnia dwukierunkową, szczelną, zerową szczelność, gwarantując płynny przepływ wody gaśniczej.

Projektowanie kontrolne i bezpieczeństwo konstrukcyjne

Wyposażony w uchwyt szybkiego działania 90°, zawór umożliwia natychmiastowe odcięcie lub uruchomienie przepływu w sytuacjach awaryjnych, spełniając rygorystyczne wymagania dotyczące szybkości reakcji systemów przeciwpożarowych. Mosiężny zawór kulowy z gwintem wewnętrznym do rur przeciwpożarowych ma trzpień odporny na wydmuch, który zapobiega zatarciu – nawet po długich okresach bezczynności – zapewniając niezawodne działanie w nagłych sytuacjach pożarowych.

Jego zwarta, zintegrowana konstrukcja pozwala na instalację w dowolnej orientacji, elastycznie dopasowując poziome lub pionowe układy rur i upraszczając instalację na miejscu.

Scenariusze zastosowań

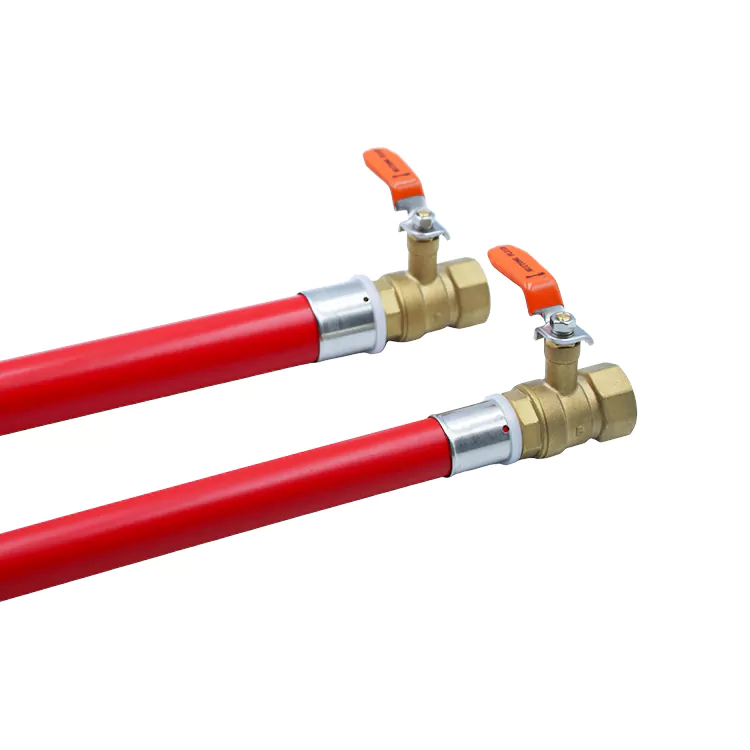

Instalacje tryskaczowe i hydrantowe: Doskonale nadają się do cienkościennych sieci rurociągów przeciwpożarowych ze stali nierdzewnej; spełnia wymagania dotyczące odcięcia i zmiany kierunku przepływu wody przeciwpożarowej w budynkach wysokościowych, kompleksach handlowych i obiektach przemysłowych.

Inżynieria HVAC i zaopatrzenia w wodę: Nadaje się do instalacji wody lodowej/chłodzącej w centralnej klimatyzacji oraz domowych systemów wody kranowej, zapewniając efektywną kontrolę przepływu.

Kontrola płynów przemysłowych: Idealny do szybkiego odcinania niekorodujących przewodów cieczy pod niskim ciśnieniem (woda, ropa naftowa, gaz) w sektorach takich jak petrochemia i wytwarzanie energii.

Zalecenia dotyczące użytkowania i konserwacji

Prawidłowa instalacja: Podczas instalowania końcówki wciskanej upewnij się, że pierścień zaciskowy ze stali nierdzewnej i uszczelka silikonowa są prawidłowo ustawione; używaj specjalistycznych narzędzi do zaciskania hydraulicznego i unikaj łączenia na siłę, gdyż mogłoby to zdeformować korpus zaworu.

Rutynowa obsługa: Obracaj uchwyt powoli, aby uniknąć uderzenia wodnego spowodowanego gwałtownym otwarciem lub zamknięciem; po całkowitym otwarciu lub zamknięciu należy cofnąć klamkę o ćwierć obrotu, aby zapobiec deformacji trzpienia na skutek długotrwałego naprężenia.

Przeglądy okresowe: Konserwację przeciwpożarową należy przeprowadzać co najmniej raz na kwartał; ręcznie obróć uchwyt, aby sprawdzić płynność działania. Jeśli trzpień się zakleszczy, nałóż specjalistyczny smar, uważając, aby nie zetknął się z wewnętrznymi uszczelkami.

Kontrola jakości i wsparcie posprzedażowe

Wdrażane są rygorystyczne procesy kontroli jakości zaworów przeciwpożarowych: kute surowce mosiężne poddawane są okresowej analizie spektralnej, podczas gdy pierścienie zaciskowe i uszczelki poddawane są jednoczesnym testom odporności na ciśnienie i starzenie.

Każdy zawór przechodzi 100% testy pod kątem ciśnienia hydrostatycznego, szczelności i trwałości powłoki (ponad 10 000 cykli); Połączenia wciskane są sprawdzane za pomocą specjalistycznej defektoskopii (w oparciu o normę GA79), sprawdzana jest współosiowość gwintu i szczelność połączenia. Każdy produkt posiada unikalny kod partii umożliwiający śledzenie w całym cyklu życia i jest dostarczany z raportami materiałowymi, dokumentacją kontroli bezpieczeństwa przeciwpożarowego oraz certyfikatem CE. Urządzenie objęte jest 12 miesięczną gwarancją producenta; nasz zespół techniczny udziela wskazówek dotyczących montażu na wcisk, sprawdzania ciśnienia w sieci rurociągów i rozwiązywania problemów, a także zapewnia długoterminową dostępność oryginalnych części zamiennych.

Często zadawane pytania

P: Jakie są zalety połączeń wciskowych w porównaniu z tradycyjnymi połączeniami gwintowanymi?

Odp.: Połączenia wciskane eliminują potrzebę spawania lub taśmy PTFE, co zapewnia wyjątkowo wysoką wydajność instalacji. Opierają się na fizycznym uszczelnieniu utworzonym przez połączenie pierścienia zaciskowego ze stali nierdzewnej i silikonowej uszczelki, skutecznie zapobiegając problemom z wyciekami często związanymi z tradycyjnymi połączeniami gwintowanymi pod długotrwałym statycznym ciśnieniem wody.

P: Czy mosiężny zawór kulowy z gwintem wewnętrznym do rur przeciwpożarowych może być utrzymywany w pozycji częściowo otwartej przez dłuższy czas, aby regulować przepływ wody?

Odp.: nie jest to zalecane. Zawory kulowe przeznaczone są do szybkiego odcięcia (całkowicie otwarte lub całkowicie zamknięte). Utrzymywanie zaworu częściowo otwartego przez dłuższy czas naraża kulę i powierzchnię uszczelniającą gniazda PTFE na erozję płynną z dużą prędkością, przyspieszającą zużycie i potencjalnie powodującą wycieki.

P: Co powinienem zrobić, jeśli uchwyt zablokuje się i nie będzie się obracał po dłuższym okresie bezczynności zaworu?

Odp.: Długotrwała bezczynność zaworów bezpieczeństwa przeciwpożarowego może spowodować przyklejenie się trzpienia zaworu do materiału opakowania. Zawory należy uruchamiać okresowo (co kwartał) w ramach rutynowej konserwacji. Jeśli zawór jest zablokowany, nie otwieraj go na siłę za pomocą dźwigni, ponieważ może to spowodować złamanie trzpienia; zamiast tego nałóż specjalistyczny smar na trzonek i spróbuj go delikatnie obrócić.
