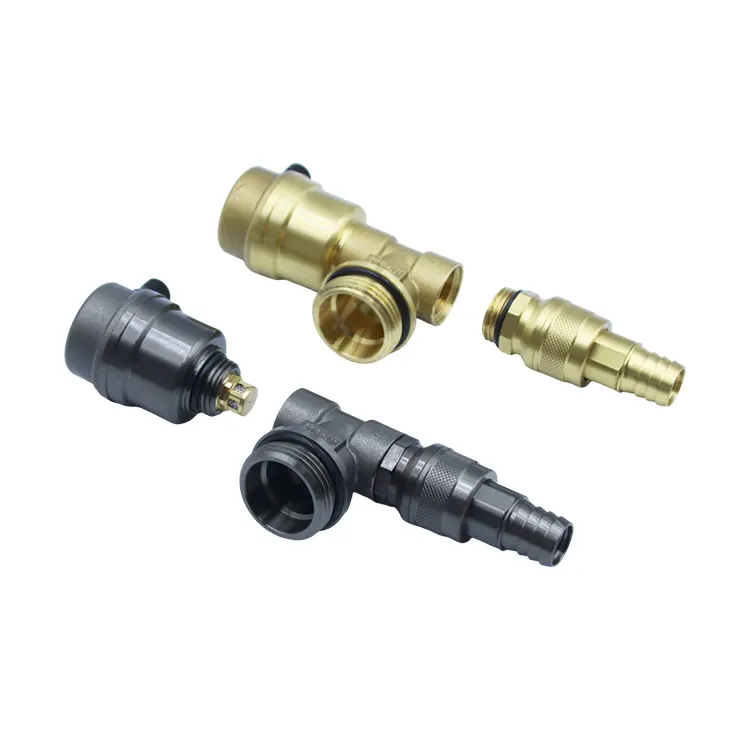

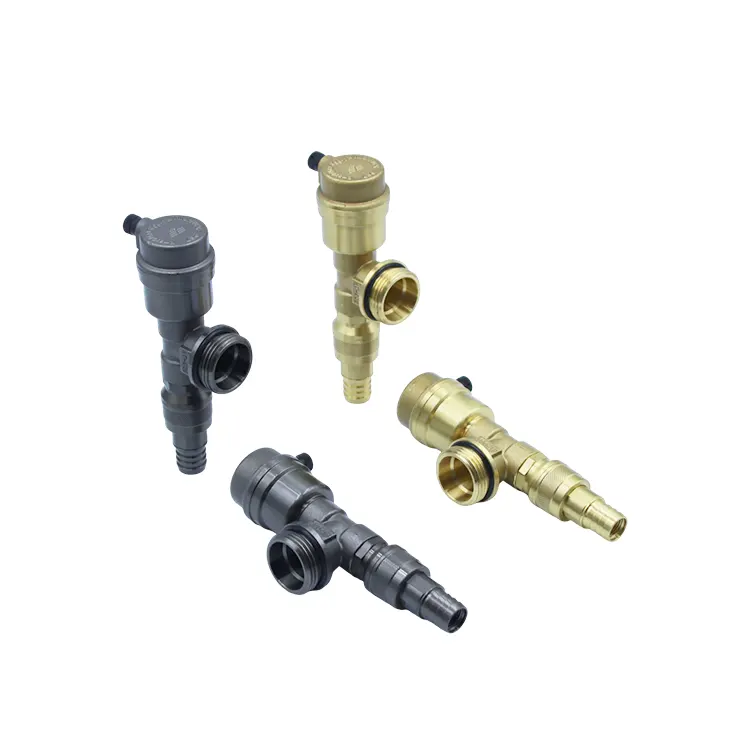

Zintegrowany tylny mosiężny zawór sterujący spustem powietrza

Połączyliśmy pływakowy automatyczny odpowietrznik i niezależnie sterowany zawór kulowy spustowy w jednym urządzeniu. Podczas codziennej pracy w sposób ciągły i automatycznie usuwa nagromadzone powietrze, eliminując śluzy powietrzne i związany z nimi hałas; podczas konserwacji zawór spustowy można otworzyć oddzielnie, aby wypłukać osad i kamień z rurociągu.

Wyposażony w odporne na wysokie temperatury uszczelki EPDM, zintegrowany tylny mosiężny zawór sterujący spustem powietrza jest zaprojektowany tak, aby wytrzymać długotrwałą cyrkulację wody o wysokiej temperaturze, typową dla systemów ogrzewania podłogowego. Korpus zaworu ma polerowane, niklowane wykończenie, które jest odporne na osadzanie się kamienia i utlenianie, podczas gdy zwarta, zintegrowana konstrukcja znacznie oszczędza przestrzeń instalacyjną w szafce z rozdzielaczem, dzięki czemu nadaje się do wszystkiego, od małych jednostek mieszkalnych po sklepy komercyjne i budynki biurowe.

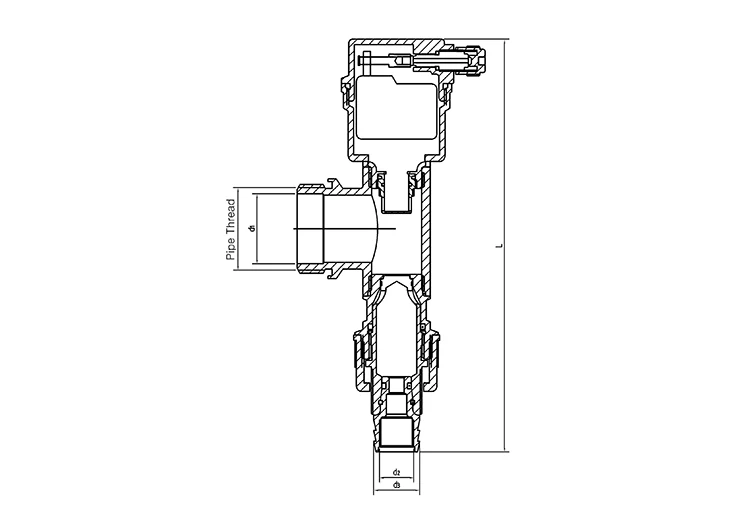

Parametry techniczne

Jakie typowe problemy rozwiązuje?

Podczas długotrwałego użytkowania wodnych systemów ogrzewania podłogowego na końcu kolektora często kumulują się dwa główne problemy, pogarszające wydajność grzewczą: powietrze uwięzione w pętli cyrkulacyjnej tworzy śluzy powietrzne, powodując hałaśliwy przepływ wody i zimne punkty w niektórych pomieszczeniach; w międzyczasie osad i kamień osadzają się z czasem, zatykając wężownice grzewcze i zmniejszając efektywność wymiany ciepła.

Tradycyjne rozwiązania wymagają instalowania oddzielnych zaworów odpowietrzających i kulowych spustowych, co zajmuje dużo miejsca w szafie, zwiększa ryzyko wycieków z powodu wielu połączeń gwintowych i utrudnia instalację lub wymianę. Nasz zintegrowany tylny mosiężny zawór sterujący spustem powietrza jest elementem 2 w 1 zaprojektowanym specjalnie na końcu kolektorów ogrzewania podłogowego. Jest on kuty z pogrubionego, wysokiej jakości mosiądzu HPb59 i posiada standardowy 1-calowy gwint, co pozwala na bezpośrednią wymianę zaślepek w zdecydowanej większości rozdzielaczy dostępnych na rynku bez konieczności modyfikacji wstępnie zainstalowanego rurociągu.

Dlaczego zintegrowana konstrukcja jest lepsza od oddzielnych elementów wentylacyjnych i drenażowych?

1. Zintegrowana konstrukcja zaworu 2 w 1 zmniejsza punkty wycieków

Zintegrowany tylny mosiężny zawór odpowietrzający i spustowy łączy automatyczny odpowietrznik i spustowy zawór kulowy w jedną całość. Eliminuje to potrzebę stosowania oddzielnych otworów wentylacyjnych i korków spustowych, zmniejsza liczbę połączeń gwintowych i zasadniczo zmniejsza ryzyko wycieków wody lub powietrza na złączach, spowodowanych cyrkulacją wysokiej temperatury, typową dla systemów ogrzewania podłogowego.

2. Kompatybilny ze standardowymi gwintami 1-calowymi do bezpośredniej wymiany na miejscu

Końcówka zaworu posiada standardowy w branży 1-calowy gwint, dzięki czemu jest zgodna ze specyfikacjami zaślepek popularnych rozdzielaczy ogrzewania podłogowego. Instalacja polega po prostu na usunięciu istniejącej wtyczki – nie jest wymagane przecinanie ani modyfikacja wbudowanych rur – co znacznie skraca czas instalacji.

3. Kompaktowy rozmiar pasuje do wąskich szafek z ogrzewaniem podłogowym

Jego opływowa, zintegrowana konstrukcja zajmuje o połowę mniej miejsca niż oddzielne komponenty. Idealnie nadaje się do instalacji o ograniczonej przestrzeni, takich jak małe szafy grzewcze w kompaktowych domach lub pomieszczenia gospodarcze, zapewniając schludny i zorganizowany układ rurociągów.

Jak radzi sobie z długotrwałymi, wysokotemperaturowymi warunkami ogrzewania podłogowego?

1. Zagęszczona, zintegrowana kuta konstrukcja: odporna na ciśnienie, odporna na pęknięcia i trwała

Wyprodukowany poprzez kucie na gorąco z mosiądzu HPb59 (gatunek specjalizujący się w ogrzewaniu podłogowym), zawór ma pogrubione ścianki i gęstą, pozbawioną porów strukturę. Stabilnie wytrzymuje ciśnienie cyrkulacyjne w systemie i jest odporny na wybrzuszenia, pęknięcia lub wycieki, nawet w przypadku długotrwałych cykli termicznych.

2. Polerowane niklowane wykończenie: odporne na osadzanie się kamienia, utlenianie i korozję

Zewnętrzna część zaworu poddawana jest podwójnemu procesowi ochrony – polerowaniu, a następnie niklowaniu – który izoluje mosiężny materiał bazowy od minerałów i wilgoci zawartej w wodzie grzewczej. Zapobiega to osadzaniu się kamienia i plamom utleniającym podczas długotrwałej pracy, utrzymując czysty wygląd i wydłużając żywotność zaworu.

3. Bezołowiowy, ekologiczny mosiądz: spełnia standardy bezpieczeństwa wody w budynkach mieszkalnych

Surowe materiały mosiężne poddawane są analizie spektralnej partia po partii, aby upewnić się, że zawartość ołowiu jest zgodna z przepisami i zapobiega wymywaniu metali ciężkich. Nadaje się zarówno do obwodów ciepłej wody użytkowej, jak i ogrzewania podłogowego, spełnia normy środowiskowe dotyczące materiałów rurowych HVAC w budynkach mieszkalnych.

Jakie podstawowe problemy związane z ogrzewaniem podłogowym rozwiązuje?

(1) Pływakowy zespół automatycznego odpowietrznika: eliminuje powstawanie śluz powietrznych i nierównomiernego ogrzewania

1. Posiada wbudowany, bardzo czuły mechanizm pływakowy, który automatycznie wypuszcza powietrze powstające w procesie cyrkulacji wody do ogrzewania podłogowego, eliminując potrzebę częstego ręcznego odpowietrzania;

2. Stale odprowadza nagromadzone powietrze, aby zapobiec powstawaniu śluz i wyeliminować hałas powodowany przez turbulencje przepływu wody; zapewnia równomierny obieg wody w całym systemie, zapobiegając powstawaniu niskich temperatur w poszczególnych pomieszczeniach;

3. Zespół odpowietrzający jest uszczelniony niezależnie; pływak działa niezawodnie nawet przy cyrkulacji wody o wysokiej temperaturze, unikając problemów takich jak zakleszczenie, wycieki powietrza lub awarie mechaniczne.

(2) Niezależnie sterowany zawór kulowy spustowy: szybko wypłukuje osad i kamień

1. Wyposażony w dedykowany uchwyt sterujący; pozostaje całkowicie szczelny podczas normalnej pracy w trybie ogrzewania i jest otwierany wyłącznie w celu płukania systemu i konserwacji;

2. Umożliwia podłączenie węża po otwarciu; wykorzystuje ciśnienie wody w systemie do szybkiego wypłukiwania osadów i kamienia nagromadzonego na dnie wężownic grzewczych, zapobiegając blokadom i nieefektywnemu przekazywaniu ciepła;

3. Zawór spustowy jest wyposażony w uszczelkę wewnętrzną z pogrubionego PTFE, która utrzymuje szczelność i brak wycieków nawet po wielokrotnym otwieraniu i zamykaniu, eliminując długoterminowe ryzyko przesiąkania.

W jaki sposób gwarantuje się szczelność instalacji przez cały sezon grzewczy?

1. Uszczelki EPDM

Wykorzystuje specjalistyczne uszczelki EPDM odporne na wysokie temperatury, które poddawane są tysiącom fabrycznie przeprowadzonych cykli starzenia w wysokiej/niskiej temperaturze; nie twardnieją, nie kurczą się i nie pękają podczas długotrwałego działania gorącej wody (powyżej 60°C), zapewniając trwałe i szczelne uszczelnienie połączeń gwintowych i gniazd zaworów.

2. Wielopunktowa konstrukcja uszczelnienia warstwowego

Niezależne uszczelki są instalowane w trzech krytycznych punktach — rdzeniu otworu wentylacyjnego, kulowym zaworze spustowym i gwintach korpusu zaworu — tworząc warstwowy system uszczelnienia; zapobiega to natychmiastowym wyciekom lub przesiąkaniom spowodowanym awarią pojedynczego uszczelnienia, zwiększając w ten sposób stabilność działania systemu ogrzewania podłogowego.

3. Niezależnie wymienne elementy uszczelniające

Uszczelki EPDM i rdzenie pływakowe odpowietrznika są oryginalnymi, niezależnie wymienialnymi częściami; w przypadku starzenia się lub uszkodzenia uszczelki wystarczy zakupić i wymienić tylko określony element, co znacznie zmniejsza długoterminowe koszty konserwacji i materiałów eksploatacyjnych systemu grzewczego.

Na jakich etapach minimalizowane jest ryzyko nieszczelności instalacji grzewczej?

1. Przesiewanie spektroskopowe surowców

Każda partia kęsów mosiężnych HPb59 poddawana jest testom spektroskopowym i fizykochemicznym w celu ścisłej kontroli parametrów dotyczących zawartości ołowiu, wytrzymałości na ściskanie i odporności na odcynkowanie. Pływaki odpowietrzające i uszczelki EPDM poddawane są specjalistycznym testom wytrzymałości na cykliczne zmiany temperatury i trwałość hydrostatyczną, aby zapobiegawczo wyeliminować elementy podatne na starzenie się lub niewystarczającą odporność na ciśnienie.

2. Kompleksowe testy wydajności

Każdy zintegrowany tylny mosiężny zawór sterujący spustem powietrza przechodzi testy ciśnienia hydrostatycznego, testy szczelności oparte na pęcherzykach powietrza oraz testy trwałości obejmujące dziesiątki tysięcy cykli otwierania/zamykania. Testy te kompleksowo weryfikują wartości graniczne ciśnienia korpusu zaworu, stabilność uszczelnienia oraz szybkość reakcji funkcji odpowietrzania i opróżniania.

3. Specjalistyczna kalibracja precyzyjna

Wykonuje się specjalistyczne kontrole współosiowości 1-calowych gwintów montażowych, czułości pływaka odpowietrzającego i szczelności zaworu kulowego spustowego. Ta precyzja pozwala uniknąć trzech typowych usterek systemu ogrzewania podłogowego: nieprawidłowego ułożenia gwintu, zakleszczenia mechanizmu odpowietrzającego i wycieku na króćcu spustowym.

4. Identyfikowalność i kontrola na poziomie partii

Każdy zintegrowany mosiężny zawór sterujący odpowietrzaniem i spustem jest wygrawerowany laserowo unikalnym kodem partii, a zapisy obejmujące wszystkie etapy produkcji – kucie, obróbkę, montaż komponentów i kontrolę końcową – są trwale archiwizowane. Po wysyłce dostarczamy raporty z analiz spektroskopowych materiału mosiężnego oraz fabryczne certyfikaty zgodności dotyczące właściwości hydrostatycznych i hermetycznych, spełniające wymagania dotyczące inspekcji ogrzewania podłogowego w budynkach mieszkalnych oraz dokumenty dotyczące ukończenia komercyjnego projektu HVAC.

Wspieranie polityki posprzedażnej

1. Dedykowane wytyczne techniczne dotyczące uruchomienia systemu ogrzewania podłogowego

Profesjonalni technicy udzielają indywidualnych wskazówek na temat standardów montażu gwintów, regulacji pływaka, procedur płukania przewodu spustowego i protokołów rozwiązywania problemów w przypadku wycieków, skracając w ten sposób czas poprawek podczas instalacji i odbioru na miejscu.

2. Wielojęzyczna, całodobowa transgraniczna obsługa klienta

Nasz wielojęzyczny zespół wsparcia online obsługuje strefy czasowe na całym świecie, zapewniając szybkie odpowiedzi na zapytania dotyczące wyboru produktów, statusu zamówień zbiorczych i problemów posprzedażnych od zagranicznych hurtowników HVAC i wykonawców ogrzewania podłogowego, ułatwiając bezproblemową komunikację transgraniczną.

3. Indywidualne rozwiązania dla projektów ogrzewania podłogowego na dużą skalę

W przypadku projektów zamówień masowych – takich jak instalacje ogrzewania podłogowego w budynkach mieszkalnych lub komercyjne systemy grzewcze dla sklepów i budynków biurowych – zapewniamy dostosowane, ujednolicone plany konfiguracji w oparciu o specyfikacje rozdzielacza i wymagania dotyczące układu szaf, optymalizując listę inwentaryzacyjną dla całego zestawu akcesoriów rurowych.

4. Stabilne dostawy oryginalnych części zamiennych i 12-miesięczna gwarancja

Zapewniamy długoterminowe, ciągłe dostawy poszczególnych części ulegających zużyciu, takich jak oryginalne uszczelki EPDM i rdzenie zaworów pływakowych odpowietrzających. Cała gama zintegrowanych zaworów odpowietrzających i drenażowych objęta jest 12-miesięczną gwarancją producenta obejmującą nieodłączne wady materiałowe i wykonawcze – w tym pękanie korpusu zaworu z mosiądzu, nieszczelności spowodowane problemami z montażem fabrycznym oraz zakleszczenie elementów odpowietrzających lub drenażowych – z bezpłatnym poradnictwem technicznym i dostarczanymi oryginalnymi częściami zamiennymi.

Nadaje się do jakich scenariuszy ogrzewania podłogowego?

1. Ogrzewanie podłogowe w budynkach mieszkalnych: modernizacje i nowe budynki w całym domu

Nadaje się do wymiany końcówek kolektora w budynkach komercyjnych i domach samodzielnie budowanych; zintegrowana konstrukcja pasuje do kompaktowych szaf grzewczych w budynkach mieszkalnych. Automatyczny odpowietrznik eliminuje hałas w instalacji grzewczej, a prosta, okresowa konserwacja kanalizacji zaspokaja długoterminowe potrzeby użytkowe zwykłych gospodarstw domowych.

2. Komercyjne systemy grzewcze dla sklepów i restauracji przy ulicach

Idealny do środowisk komercyjnych o dużym natężeniu ruchu pieszego i wodzie zawierającej zanieczyszczenia; zawór kulowy spustowy pozwala na szybkie, okresowe przepłukiwanie osadu, zmniejszając ryzyko zatkania wężownicy. Kompaktowy korpus zaworu pozwala zaoszczędzić miejsce w ciasnych pomieszczeniach użytkowych, dzięki czemu zintegrowany tylny mosiężny zawór sterujący spustem powietrza nadaje się do standardowych, komercyjnych instalacji HVAC na dużą skalę.

3. Scentralizowane ogrzewanie podłogowe w budynkach biurowych

Nadaje się do wielopiętrowych budynków biurowych wymagających wielu scentralizowanych rozdzielaczy; Zintegrowany zawór „dwa w jednym” zmniejsza różnorodność zamawianych części i upraszcza procesy montażu masowego. Linia produktów jest dostarczana z pełną dokumentacją niezbędną do akceptacji projektu, spełniającą standardy dotyczące przetargów na duże projekty HVAC i audytów dokumentacji końcowej.

4. Projekt renowacji i naprawy starzejących się rurociągów ogrzewania podłogowego

Oddzielne złącza odpowietrzające i spustowe na końcach istniejących kolektorów często ulegają starzeniu i wyciekom. Zamiast wymieniać cały kolektor, starą zaślepkę można po prostu zdjąć i zastąpić zintegrowanym zaworem. Nie wymaga to modyfikacji wbudowanych rur ogrzewania podłogowego, co skutkuje łatwiejszą renowacją, krótszym harmonogramem realizacji projektu i znacznie niższymi kosztami materiałów i robocizny.

Często zadawane pytania

P1: Jakie są kluczowe zalety zintegrowanego zaworu odpowietrzającego/spustowego w porównaniu z tradycyjnymi dwuczęściowymi oddzielnymi armaturami?

Odp.: Tradycyjne oddzielne złącza wymagają instalacji niezależnego odpowietrznika i korka spustowego; te dwa elementy zajmują dużo miejsca w szafie rozdzielacza, podwajają ryzyko wycieku ze względu na posiadanie dwóch połączeń gwintowych oraz wymagają skomplikowanego montażu na miejscu i wyższych kosztów robocizny. Produkt ten integruje funkcje odpowietrzania i opróżniania w jednym korpusie zaworu z tylko jednym połączeniem gwintowym, drastycznie zmniejszając ryzyko wycieków. Jego zwarta, uniwersalna konstrukcja pasuje do ciasnych szafek rozdzielczych i bezpośrednio zastępuje oryginalną zaślepkę, bez modyfikacji rurociągów. Upraszcza zarządzanie zapasami i skraca czas instalacji na miejscu, co czyni go idealnym wyborem w przypadku redukcji kosztów i poprawy wydajności zarówno w przypadku nowych instalacji, jak i projektów renowacyjnych.

P2: Czy pływakowy element automatycznego odpowietrzania zablokuje się lub ulegnie awarii pod wpływem długotrwałego obiegu ogrzewania podłogowego w wysokiej temperaturze?

O: Nie. Nawiewnik wyposażony jest w bardzo precyzyjny wewnętrzny mechanizm pływakowy, który przeszedł fabryczne testy wytrzymałości obejmujące dziesiątki tysięcy cykli w wysokiej i niskiej temperaturze. Pływak unosi się i opada elastycznie, aby automatycznie odpowietrzyć powietrze, gdy powietrze gromadzi się w krążącej wodzie. Wyposażony jest w odporną na wysokie temperatury uszczelkę EPDM, która zapobiega przyklejaniu się pływaka nawet po dłuższym zanurzeniu w gorącej wodzie, zapewniając delikatne odpowietrzanie przez cały sezon grzewczy bez zakleszczania się i wyciekania.

P3: Czy standardowy 1-calowy gwint korpusu zaworu jest kompatybilny z większością rozdzielaczy ogrzewania podłogowego dostępnych na rynku?

Odp.: jest w pełni kompatybilny. Na końcu instalacyjnym znajduje się standardowy 1-calowy gwint zewnętrzny, powszechnie stosowany w branży ogrzewania podłogowego, pasujący do specyfikacji zaślepek większości krajowych i importowanych rozdzielaczy stosowanych w zastosowaniach mieszkaniowych i komercyjnych. Pozwala na bezpośrednią wymianę zarówno w nowych instalacjach jak i projektach renowacyjnych, bez konieczności stosowania dodatkowych adapterów redukcyjnych.

P4: Odnośnie uszczelki EPDM odpornej na wysokie temperatury: czy będzie się ona szybko starzeć i powodować wycieki w wyniku całorocznej cyrkulacji wody o wysokiej temperaturze?

O: Nie, nie będzie. Jest wyposażony w uszczelkę EPDM klasy przemysłowej zaprojektowaną specjalnie do systemów ogrzewania podłogowego. Uszczelka ta niezależnie przeszła długoterminowe testy starzenia polegające na zanurzeniu w wodzie statycznej o wysokiej temperaturze; niezawodnie wytrzymuje ciągłą cyrkulację gorącej wody o temperaturze przekraczającej 60°C i jest odporny na utwardzanie, kurczenie się i pękanie podczas cykli termicznych. Zapewnia szczelność przez cały sezon grzewczy, eliminując ryzyko powolnych wycieków w miejscach przyłączy.

P5: Czy zintegrowany korpus zaworu zajmie zbyt dużo miejsca wewnątrz kompaktowej szafy z ogrzewaniem podłogowym i utrudni obsługę?

O: Nie, nie będzie. W porównaniu z oddzielnymi elementami odpowietrzającymi i spustowymi, zintegrowana konstrukcja zaworu zmniejsza całkowitą objętość o prawie połowę. Korpus zintegrowanego tylnego mosiężnego zaworu sterującego spustem powietrza może być całkowicie osłonięty izolacją systemu ogrzewania podłogowego, przy czym jedynie uchwyt spustowy jest lekko odsłonięty. Uchwyt można łatwo obrócić, aby wykonać operacje opróżniania w standardowej przestrzeni zarezerwowanej w szafce; nie ma przeszkód ze strony blachy lub warstw izolacyjnych, dzięki czemu obsługa jest wygodna i łatwa.
