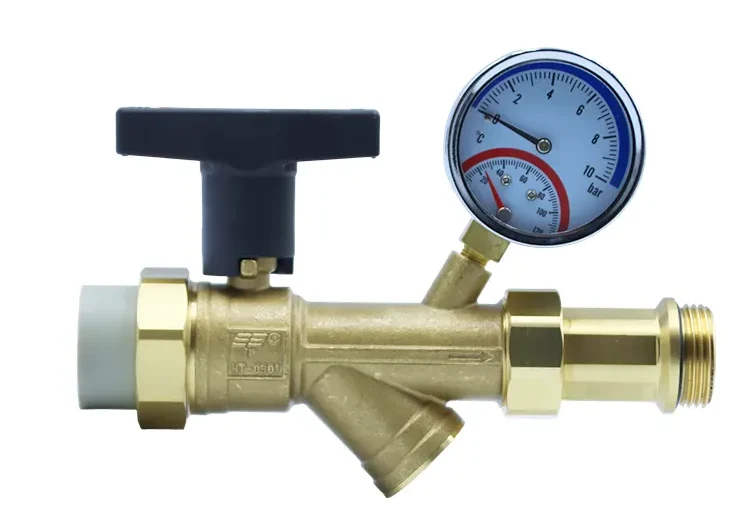

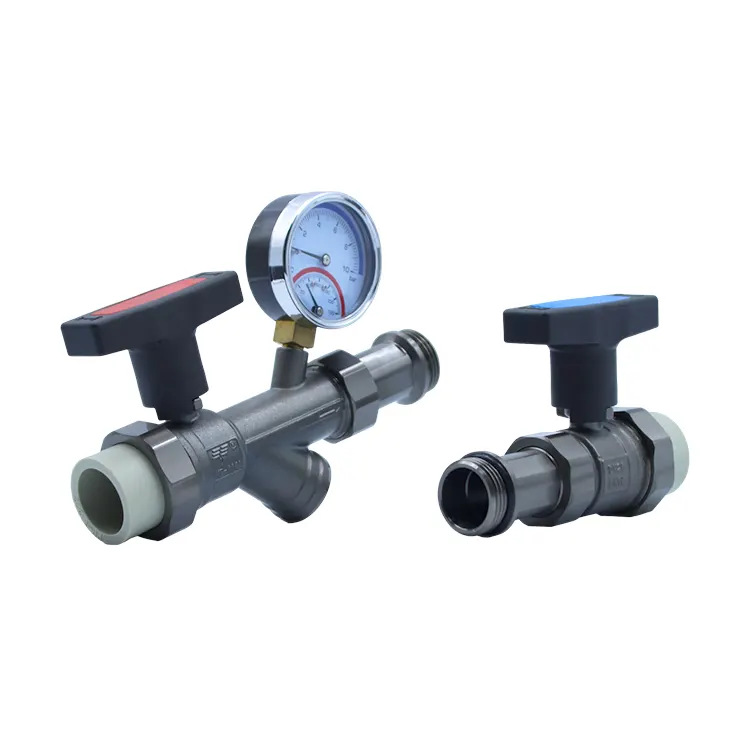

Zawór kulowy sterujący wlotem rozgałęźnika typu złączowego

Nasz zawór kulowy sterujący wlotem rozgałęźnika typu Union został specjalnie opracowany do scenariusza scentralizowanego sterowania zaopatrzeniem w wodę w kolektorze. Korpus zaworu wykonany jest z pogrubionego, kutego mosiądzu bezołowiowego HPb59 i jest wykonany z jednego elementu. Powierzchnia jest pokryta niklem, aby zapobiec rdzy i korozji. Zintegrowana złączka montowana od przodu wyposażona jest w uszczelkę EPDM odporną na wysokie temperatury, co pozwala na samodzielny demontaż korpusu zaworu bez przecinania rurociągu, co znacznie upraszcza procesy czyszczenia rurociągu i naprawy uszkodzeń odgałęzień.

Może pełnić funkcję przedniego głównego zaworu odcinającego rozdzielacz, precyzyjnie regulując przepływ wody z wielu odgałęzień. Obejmuje wiele standardowych średnic rur zarówno do dekoracji wnętrz, jak i małych projektów HVAC, biorąc jednocześnie pod uwagę możliwość dostosowania do instalacji w wąskich przestrzeniach, zalety nieniszczącego demontażu i konserwacji oraz długoterminową stabilną wydajność uszczelnienia w wysokiej temperaturze.

Parametry techniczne

Specjalna konstrukcja pozycjonująca przedni koniec rozdzielacza wody

1. Dostosowuje się do standardowej pozycji montażowej wlotu wody rozdzielacza wody do rozdzielacza wody: Specyfikacja zaworu i rozmiar gwintu odpowiadają wlotowi głównego dystrybutora ogrzewania podłogowego i rozdzielacza wody dostępnego na rynku. Może bezpośrednio pełnić funkcję głównego wyłącznika sieciowego dla całej sieci wodociągowej, bez konieczności stosowania dodatkowych złączek redukcyjnych, ograniczając ilość punktów nieszczelności rur.

2. Niezależna konstrukcja regulacji przepływu dla głównej linii: Obsługując uchwyt 90°, można całkowicie odciąć lub wyregulować cały dopływ wody. Gdy pojedynczy dystrybutor wody ulegnie awarii i wymaga konserwacji, zawór ten można zamknąć, a cała gałąź dystrybucji wody przestaje dostarczać wodę. Operacja jest prosta i wygodna w zarządzaniu systemem.

3. Kompaktowa konstrukcja z krótkim uchwytem, ​​odpowiednia do wąskiej przestrzeni skrzynki ogrzewania podłogowego: W połączeniu z krótkim uchwytem sterującym 90°, zajmowana przestrzeń boczna jest wyjątkowo mała. Standardową skrzynkę rozdzielczą ogrzewania podłogowego, wąskie rurociągi w ścianie i w suficie można otwierać i zamykać bez żadnych przeszkód i nie będą blokowane przez warstwy izolacyjne lub blachę.

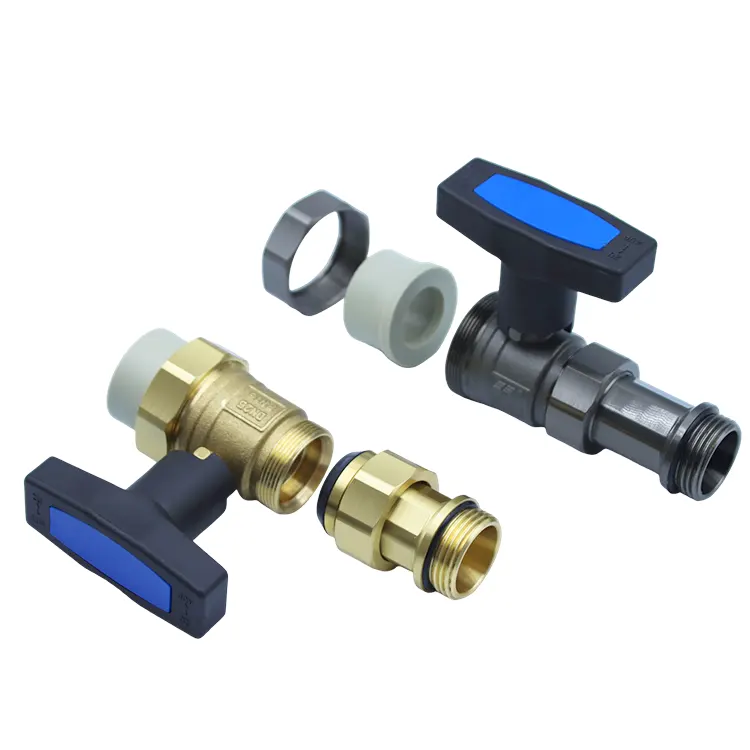

Zintegrowana złączka ma konstrukcję rozłączną.

1. Niezależna dzielona konstrukcja złączki pozwala na demontaż bez konieczności przecinania zamontowanego rurociągu: Przednia część zawiera całą nakrętkę złączkową i uszczelkę EPDM. Podczas późniejszej blokady korpusu zaworu, starzenia się uszczelki i czyszczenia układu dystrybucji wody, wystarczy poluzować nakrętkę złączkową, aby zdemontować zawór. Wstępnie zainstalowana rura miedziana i rurociąg ogrzewania podłogowego pozostają całkowicie zachowane, co eliminuje potrzebę ponownego cięcia rury, rozszerzania otworu i procesów spawania.

2. Odporna na wysokie temperatury uszczelka złączki EPDM nadaje się do pracy w zimnych i gorących warunkach: Jest wyposażona w dedykowaną uszczelkę z gumy polieteretylenotetraminowej, która jest odporna na wysoką temperaturę krążącej wody ogrzewania podłogowego. Nie twardnieje, nie kurczy się ani nie pęka pod wpływem długotrwałego, naprzemiennego działania zimnego i gorącego. Po zazębieniu się gwintu złączki uszczelka jest szczelna, eliminując ryzyko powolnego wycieku wody na styku.

3. Znormalizowana tolerancja dopasowania gwintu, powolna degradacja wydajności po wielokrotnym demontażu: Specjalna kalibracja dokładności zgryzu gwintu wewnętrznego i zewnętrznego złącza w fabryce. Profil gwintu jest regularny, a szczelność umiarkowana. Po wielokrotnym demontażu amplituda odkształcenia uszczelki na skutek ściskania jest niewielka. Po konserwacji i ponownej instalacji nadal utrzymuje standard szczelności i zerowego wycieku.

Korpus zaworu z pogrubionego, niklowanego mosiądzu HPb59

1. Jednoczęściowy proces kucia na gorąco mosiądzu bezołowiowego HPb59: Zawór kulowy sterujący wlotem rozgałęźnika typu Union wykorzystuje jednoczęściowy proces formowania na gorąco. Grubość ścianki korpusu zaworu jest równomiernie pogrubiona, struktura jest gęsta bez otworów piaskowych i porów, a jego nośność jest znacznie lepsza niż w przypadku zwykłych korpusów zaworów odlewanych ciśnieniowo. Może stabilnie wytrzymać chwilowy szok ciśnienia wody podczas uruchamiania i zatrzymywania systemu grzewczego i systemu zaopatrzenia w wodę i nie jest podatny na wybrzuszenia ani pękanie.

2. Ogólna powłoka antykorozyjna powierzchni niklowanej, odporna na osadzanie się kamienia i utlenianie: Zewnętrzna powierzchnia korpusu zaworu jest całkowicie pokryta niklem, aby chronić mosiężne podłoże przed bezpośrednim kontaktem z parą wodną i minerałami zawartymi w wodzie. Długotrwały przepływ wody nie powoduje łatwo gromadzenia się plam rdzy utleniającej, zachowując schludny wygląd, jednocześnie wydłużając żywotność korpusu zaworu.

3. Bezołowiowy, przyjazny dla środowiska materiał bazowy zgodny ze standardami zaopatrzenia w wodę do dekoracji wnętrz: Surowiec mosiężny poddawany jest testom spektralnym, a zawartość ołowiu spełnia normy i nie emituje metali ciężkich. Można go bezpiecznie stosować w ogólnodomowych rurociągach bezpośredniej wody pitnej oraz w instalacjach grzewczych, spełniając normy ochrony środowiska dla wody użytkowej i materiałów grzewczych.

Uszczelnione połączenie łożysk ciśnieniowych o pełnej średnicy

1. Nieskurczony, chromowany rdzeń kulowy o pełnej średnicy, minimalizujący utratę wody: Wewnętrzna średnica kuli jest zgodna z wewnętrzną średnicą rurociągu, bez dławień i zwężonych występów. Opór cyrkulacji wody jest wyjątkowo niski i nie wystąpią żadne problemy takie jak nierównomierny rozkład wody w przypadku wielodrogowego przekierowania czy nadmierna różnica temperatur w przypadku ogrzewania podłogowego. Natężenie przepływu wody przewidziane w projekcie rurociągu zostało całkowicie zachowane.

2. Gniazdo zaworu z pogrubionego PTFE (politetrafluoroetylenu), dwukierunkowe, hermetyczne i zapobiegające przesiąkaniu do obiegów ciepłej i zimnej wody: Gniazdo kuli wykonane jest z zagęszczonego materiału z politetrafluoroetylenu, o gładkiej i odpornej na zużycie powierzchni, odpornej na średnią korozję. Pod wpływem przepływu zimnej i gorącej wody w kierunku do przodu i do tyłu może ściśle przylegać do rdzenia kuli i osiągnąć zerowy wyciek na poziomie pęcherzyków. Podczas ciągłego obiegu grzewczego przez cały rok nie nastąpi starzenie się uszczelnień i wycieków wody.

3. Dwuwarstwowy uszczelniony trzpień zaworu zapobiegający wydmuchowi, pozwalający uniknąć zagrożeń bezpieczeństwa spowodowanych wahaniami ciśnienia wody w wysokiej temperaturze: Trzpień zaworu przyjmuje wewnętrzną dwuwarstwową uszczelkę + dolną konstrukcję blokującą. Kiedy system grzewczy i system zaopatrzenia w wodę uruchamiają się lub zatrzymują, generując natychmiastowe wysokie ciśnienie, mocno ustala położenie trzpienia zaworu, zapobiegając wyskakiwaniu trzpienia zaworu i rozpryskiwaniu gorącej wody, zwiększając bezpieczeństwo szczelnej skrzynki i działanie rurociągu.

Specjalistyczny system kontroli jakości złączek rurowych wodociągowych HVAC

1. Przedspektralna weryfikacja komponentów surowców mosiężnych w celu określenia normy dla wysokotemperaturowych materiałów do dostarczania wody: Wszystkie półfabrykaty do kucia z mosiądzu HPb59 podlegają partiom spektralnych testów fizycznych i chemicznych, ściśle kontrolując zawartość bezołowiu, działanie przeciwutleniające, odporność na wysoką temperaturę i wskaźniki rdzenia przeciw ściskaniu. Niekwalifikowane półfabrykaty z niespełniającymi norm materiałami są eliminowane ze źródła surowca.

2. Niezależny test ciśnienia wody w wysokiej temperaturze dla elementów uszczelniających: Elastyczna uszczelka EPDM i gniazdo zaworu z PTFE są testowane oddzielnie pod kątem cyklicznego starzenia w wysokiej temperaturze i wodoszczelności pod wysokim ciśnieniem. Niewykwalifikowane elementy uszczelniające podatne na odkształcenia i wycieki w środowiskach o wysokiej temperaturze są wcześniej sprawdzane.

3. 100% kompleksowa kontrola wydajności gotowych produktów: Każdy zawór kulowy sterujący wlotem rozgałęźnika typu Unii jest wyposażony w test wytrzymałości na ciśnienie wody w płaszczu, test wykrywania nieszczelności typu pęcherzykowego oraz test trwałości 10 000 razy posuwisto-zwrotnym otwieraniem i zamykaniem, w pełni weryfikujący granicę nośności korpusu zaworu, niezawodność uszczelnienia i gładkość przełącznika uchwytu.

4. Specjalistyczna weryfikacja precyzji specyficznej dla konstrukcji: Skoncentruj się na wykryciu dokładności dopasowania gwintu złącza elastycznego, stopnia zrównoważenia rozkładu przepływu wody w głównej ścieżce dystrybucji wody oraz standardowego momentu obrotowego otwierania i zamykania klamki. Podejmowane są ukierunkowane środki, aby uniknąć trzech rodzajów częstych usterek w systemie dystrybucji wody: wycieku na złączu elastycznego złącza, braku równowagi w wielościeżkowym przepływie wody oraz zakleszczenia przełącznika uchwytu.

5. Pełna identyfikowalność partii + pełna zgodność techniczna: Każdy zawór ma wygrawerowany niezależny i ekskluzywny kod partii. Dane procesowe dotyczące kucia, gwintowania, montażu i testowania są trwale archiwizowane w celu zapewnienia pełnej identyfikowalności. Do każdej przesyłki można jednocześnie dostarczyć raport z badań spektralnych materiału miedzi, fabryczny certyfikat szczelności ciśnieniowej wody i certyfikat zgodności CE, spełniający wszystkie wymagania dotyczące akceptacji dekoracji wnętrz HVAC, odprawy celnej sprzętu transgranicznego i składania ofert przetargowych na projekty grzewcze na małą skalę.

Kompleksowa obsługa w pełnym cyklu

1. Dedykowane wskazówki techniczne dotyczące instalacji i prób ciśnieniowych systemu dystrybucji wody: Profesjonalni specjaliści techniczni zapewniają indywidualne wskazówki dotyczące specyfikacji montażu przednich zaworów urządzeń do dystrybucji i gromadzenia wody, kontroli siły dokręcania nakrętek złączkowych, ogólnego badania ciśnienia w przekroju drogi wodnej oraz konkretnych sposobów rozwiązywania problemów i praktycznych planów działania w przypadku usterek nieszczelności złącza i gniazda zaworu. Skraca to czas potrzebny na poprawki podczas instalacji i debugowania na miejscu.

2. Całodobowa obsługa klienta online w wielu językach w celu dostosowania do globalnych różnic w czasie zakupów: Zapewnij wielojęzyczne usługi konsultacji online dla hurtowników zajmujących się zaopatrzeniem w wodę i ogrzewaniem, wykonawcami instalacji ogrzewania podłogowego i producentami sprzętu grzewczego na całym świecie. Szybko reaguj na wymagania, takie jak dobór komponentów do warunków pracy, pytania montażowe, zgłaszanie usterek posprzedażowych i śledzenie postępu zamówień seryjnych.

3. Indywidualne kompleksowe rozwiązania dla projektów okresowego zaopatrzenia w wodę do ogrzewania domów: W przypadku dużych zakupów grupowych związanych z dekoracją wnętrz, małych projektów grzewczych w sklepach oraz zamówień na dużą skalę na urządzenia do oczyszczania wody i systemy rurociągów, można dostosować ujednolicone rozwiązanie w zakresie doboru i dopasowania w oparciu o specyfikacje urządzeń do dystrybucji i odbioru wody oraz parametry ciśnienia rurociągów. Optymalizuje to układ rurociągów całego systemu dystrybucji wody.

4. Długoterminowa, stabilna dostawa oryginalnych fabrycznych części zamiennych i 12-miesięczna oryginalna gwarancja fabryczna na całą maszynę: Długoterminowa i stabilna dostawa oryginalnych fabrycznych uszczelek złączkowych EPDM, nakrętek łączących, gniazd zaworów PTFE i innych łatwo ulegających uszkodzeniu części zamiennych; Wszystkie złącza wlotowe urządzeń rozprowadzających i zbierających wodę objęte są 12-miesięczną, oryginalną, fabryczną gwarancją na całą maszynę. W normalnych warunkach zaopatrzenia w wodę z obiegiem zimnej i ciepłej wody, jeśli występują oryginalne problemy z jakością, takie jak pękanie korpusu zaworu, wyciek złączki, awaria uszczelnienia i zakleszczenie uchwytu spowodowane surowcami i fabrycznymi procesami produkcyjnymi, można zapewnić bezpłatną naprawę techniczną i wsparcie w zakresie części zamiennych.

Scenariusze zastosowania:

1. Główny rurociąg doprowadzający wodę do całego rozdzielacza ogrzewania podłogowego w domu: Jako główny zawór odcinający na przednim końcu rozdzielacza ogrzewania podłogowego w budynkach mieszkalnych, wąska skrzynka ogrzewania podłogowego jest kompatybilna z krótkimi pokrętłami obsługi. Połączenie kołnierzowe umożliwia demontaż bez uszkodzenia rurociągu, ułatwiając czyszczenie i płukanie rurociągu przed każdym sezonem grzewczym. Konstrukcja o pełnej średnicy zapewnia równomierny rozkład przepływu wody w całym systemie ogrzewania podłogowego w domu, eliminując problemy nierównomiernego ogrzewania w niektórych obszarach.

2. Przedni rurociąg całego domowego rozdzielacza zimnej i ciepłej wody: Kompatybilny z wlotem domowego rozdzielacza ogrzewania podłogowego na wejściu, wykonany z mosiądzu niechromowanego, przystosowany do bezpośrednich rurociągów wody pitnej. Konstrukcja kołnierzowa umożliwia późniejszą konserwację i wymianę filtrów oczyszczaczy wody oraz odgałęzień obwodów dystrybucji wody, bez uszkadzania wstępnie zainstalowanych w ścianach rurociągów wodociągowych.

3. Niewielki system kolektorów cyrkulacyjnych HVAC do pomieszczeń komercyjnych i biur: Uzupełnienie urządzeń do dystrybucji ogrzewania podłogowego w obiektach komercyjnych przy ulicach i małych pomieszczeniach biurowych. Konfigurowalne specyfikacje dla dużych komercyjnych projektów grzewczych. Niklowany korpus zaworu jest odporny na korozję powodowaną przez wilgotne środowisko w pomieszczeniach komercyjnych. Funkcja regulacji głównego przepływu nadaje się do sterowania ogrzewaniem w wielu obszarach dużych powierzchni komercyjnych.

4. Wewnętrzny rurociąg wodny małych urządzeń do oczyszczania i cyrkulacji wody: Zawór sterujący wlotowy do kolektora rozdzielczego małych urządzeń do uzdatniania wody i eksperymentalnych urządzeń cyrkulacyjnych. Odporny na wysokie temperatury i uszczelniający do naprzemiennego obiegu zimnych i gorących mediów. Zwarta konstrukcja odpowiednia do montażu w wąskich przestrzeniach urządzenia oraz połączenie kołnierzowe umożliwia łatwy demontaż w celu regularnej konserwacji i kontroli.

Często zadawane pytania

P1: Jakie są podstawowe różnice i zalety zaworu kulowego sterującego wlotu rozgałęzionego rozgałęźnika typu Union jako zaworu wstępnego przed kolektorem wody w porównaniu ze zwykłymi stałymi zaworami kulowymi?

Odp.: Zwykłych zaworów kulowych z gwintem stałym nie można zdemontować po zamontowaniu za pomocą połączenia gwintowego. Gdy uszczelki się zestarzeją lub korpus zaworu ulegnie zatkaniu, wstępnie zainstalowane rurociągi muszą zostać przecięte i wymienione na nowe, co wiąże się z niezwykle wysokimi kosztami robocizny i materiałów. Produkt ten posiada zintegrowane złącze montowane z przodu, które umożliwia niezależny demontaż korpusu zaworu bez przecinania rury. Podczas konserwacji, płukania lub przeglądu instalacji ogrzewania podłogowego lub wodociągowego wstępnie zamontowane rurociągi pozostają w nienaruszonym stanie. To znacznie zmniejsza długoterminowe koszty eksploatacji i konserwacji układu kolektora i czyni go wyspecjalizowanym, ulepszonym elementem zaworu dla przedniego końca kolektora wody.

Pytanie 2: Czy uszczelka EPDM złącza z biegiem czasu ulegnie zniszczeniu i wycieknie w przypadku długotrwałego obiegu wody o wysokiej temperaturze w systemie ogrzewania podłogowego?

Odp.: Nie. Złącze jest wyposażone w wysokotemperaturową uszczelkę gumową EPDM (monomer etylenowo-propylenowo-dienowy) klasy przemysłowej. W fabryce przeszedł ponad 1000 cykli testów starzenia w obiegu wody w wysokiej temperaturze. Wytrzymuje długotrwałą cyrkulację gorącej wody o temperaturze powyżej 60°C, typową dla systemów ogrzewania podłogowego, i nie twardnieje, nie kurczy się ani nie pęka pod wpływem naprzemiennych warunków wysokiej i zimnej temperatury. Po dokręceniu nakrętki złączkowej gwinty zazębiają się równomiernie, zapewniając równomierny docisk uszczelki, co sprawia, że ​​powolne wycieki z biegiem czasu są bardzo mało prawdopodobne.

P3: W jaki sposób rdzeń kulowy o pełnym przekroju tego produktu poprawia wydajność grzewczą systemu kolektora ogrzewania podłogowego?

Odp.: Zwykłe zawory kulowe często mają wewnątrz konstrukcję dławiącą o zmniejszonej średnicy, co powoduje znaczną utratę ciśnienia podczas przepływu wody i może łatwo prowadzić do nierównego rozprowadzania wody w rozdzielaczu, co powoduje, że niektóre pomieszczenia nie są odpowiednio ogrzewane lub występują duże różnice temperatur. Produkt ten posiada rdzeń kulowy o pełnym prześwicie i tej samej średnicy co rura, co zapewnia wyjątkowo niski opór przepływu. Dystrybucja wody w wielu gałęziach pozostaje zrównoważona i stabilna. Cały system ogrzewania podłogowego grzeje równomiernie i nie ma potrzeby zwiększania mocy pompy obiegowej, co zmniejsza zużycie energii przez sprzęt podczas długotrwałego użytkowania.

P4: Jakim awariom związanym z ciśnieniem wody może zapobiec dwuwarstwowy trzpień zaworu uszczelniającego w układzie kolektora?

Odp.: Gdy pompa obiegowa w systemie ogrzewania podłogowego lub wodociągu zostaje uruchomiona lub zatrzymana lub gdy ciśnienie wody ulega wahaniom w wysokich budynkach, w rurociągu mogą wystąpić nagłe skoki ciśnienia. Standardowe trzpienie zaworów z pojedynczym uszczelnieniem są podatne na wypychanie do góry pod wpływem ciśnienia wody, tworząc szczeliny prowadzące do wycieków lub wytryskiwania gorącej wody. Produkt ten posiada blokowaną od dołu, dwuwarstwową konstrukcję trzpienia uszczelniającego, która pochłania nagłe wstrząsy pod wysokim ciśnieniem i bezpiecznie zakotwicza trzpień, eliminując ryzyko wycieku wody w wąskich przestrzeniach szafek z rozdzielaczami ogrzewania podłogowego.

P5: W jaki sposób fabryczna kontrola gwintów złączy zapobiega ukrytym wyciekom w układzie rozgałęźnym?

Odp.: Jeśli dokładność połączenia gwintu złączki jest niewystarczająca, uszczelka może zostać nierównomiernie ściśnięta i z biegiem czasu odkształcona, co może prowadzić do powolnych wycieków, które są trudne do wykrycia, dopóki nie uszkodzą obudowy rozdzielacza lub otaczających ją wykończeń. Nasza fabryczna kalibracja zapewnia precyzyjne ustawienie gwintu i równomierny docisk uszczelki, zapobiegając mikrowyciekom w przypadku długotrwałych cykli w wysokich temperaturach i zapewniając niezawodne uszczelnienie w instalacjach podtynkowych.

P6: Czy w wąskiej i uszczelnionej skrzynce rozdzielacza ogrzewania podłogowego krótki uchwyt będzie zablokowany przez izolację i nie będzie można go otworzyć ani zamknąć?

O: Nie. Korpus zaworu ma zwartą konstrukcję i można go całkowicie owinąć izolacją ogrzewania podłogowego, przy czym jedynie krótki uchwyt 90° lekko wystaje na zewnątrz. Nie jest wymagany duży odstęp roboczy. W standardowych szafkach z rozdzielaczem uchwyt można łatwo przełączać pomiędzy pozycjami całkowicie otwartymi i całkowicie zamkniętymi, bez przeszkód i zacięć, zapewniając wygodną codzienną kontrolę przepływu.
