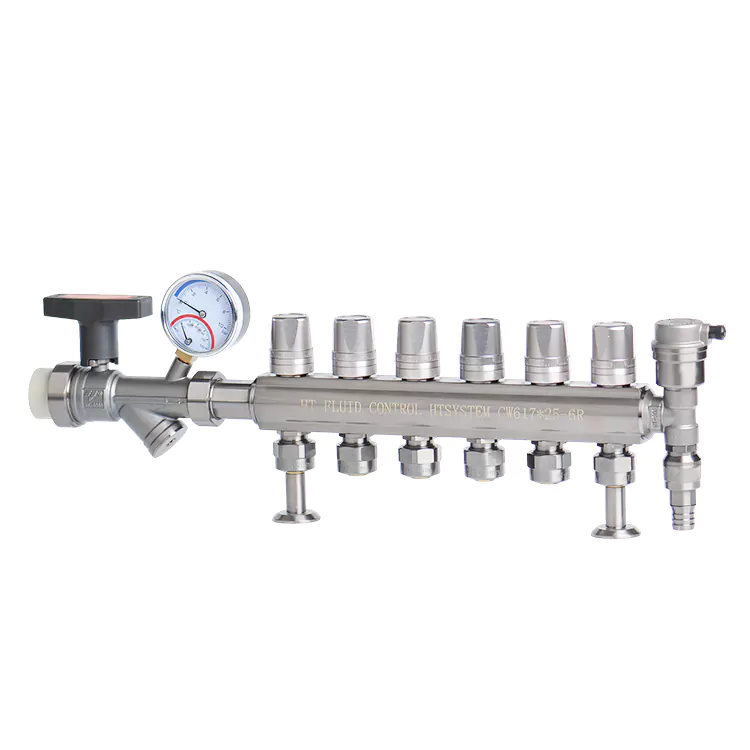

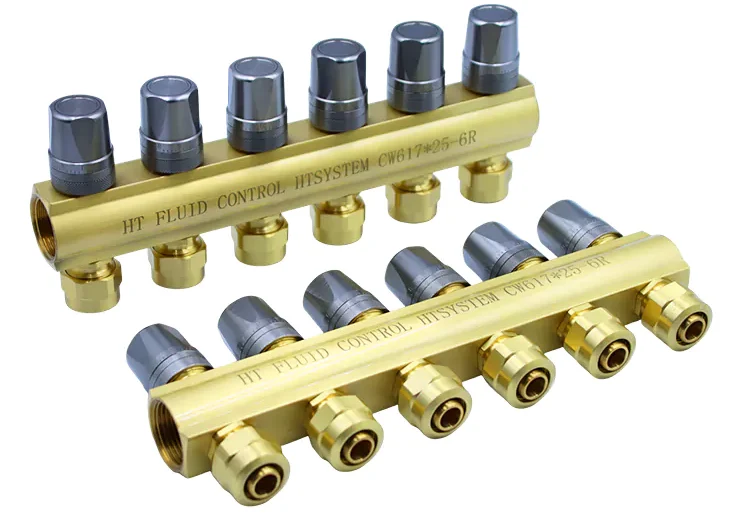

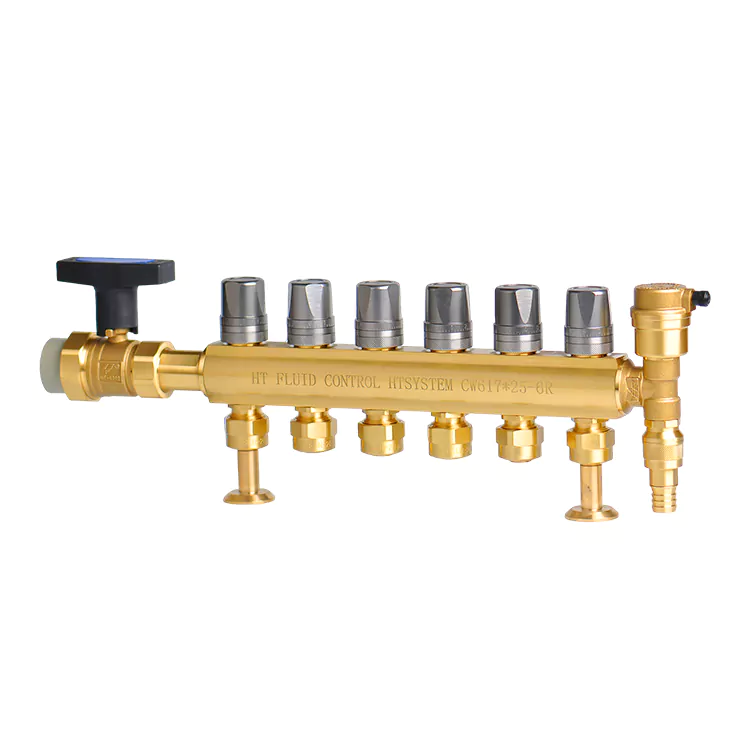

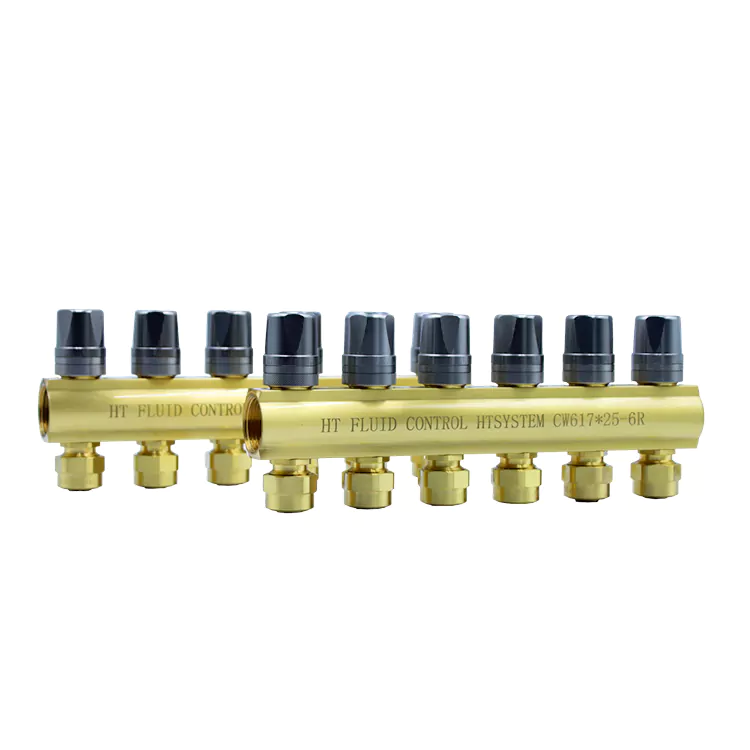

Mosiężny zintegrowany kolektor do rur ogrzewania podłogowego

Podczas budowy i długotrwałej eksploatacji systemu ogrzewania podłogowego, popularne rozdzielacze typu split często napotykają wiele problemów, takich jak rozproszone elementy, skomplikowane procedury montażu, nieprawidłowe gromadzenie się gazu i hałas w rurociągach, konieczność wyłączenia całego systemu w celu konserwacji jednoprzewodowej oraz wycieki wody podczas pracy w wysokiej temperaturze.

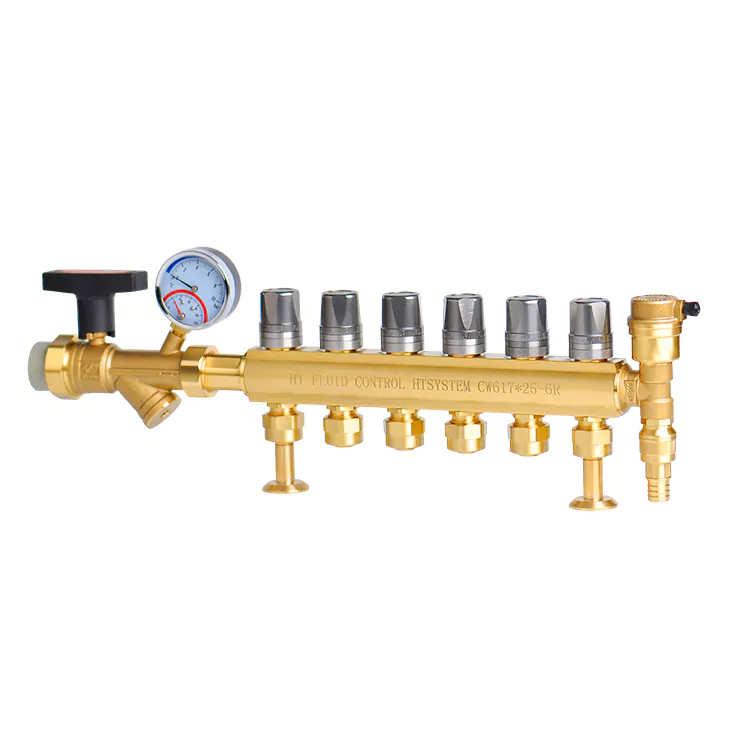

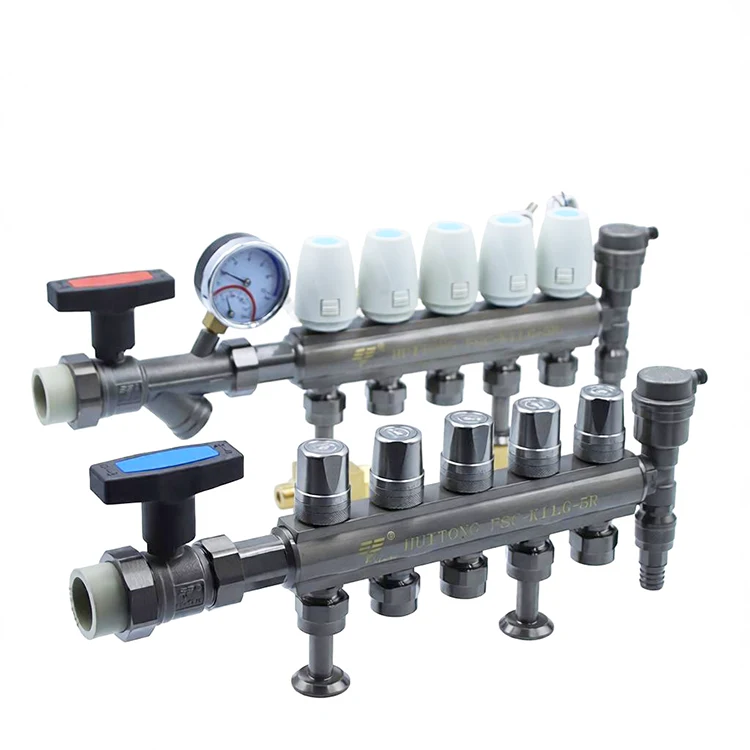

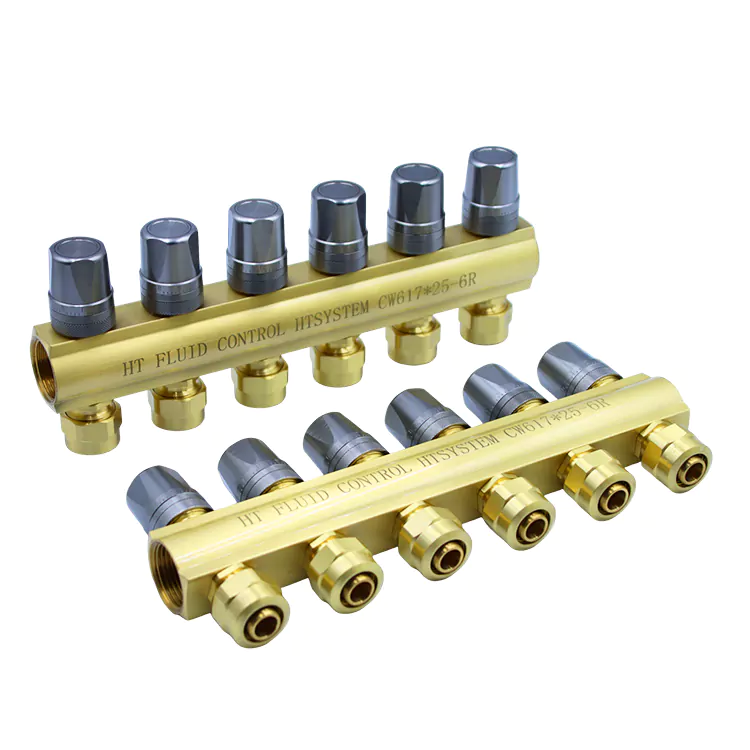

Ten mosiężny zintegrowany kolektor do rur ogrzewania podłogowego jest zintegrowanym zaworem rozgałęźnym zaprojektowanym specjalnie do wodnego systemu ogrzewania podłogowego. Jest wykonany poprzez kucie grubego mosiądzu HPb59 jako jednego elementu i jest fabrycznie zintegrowany z trzema podstawowymi komponentami funkcjonalnymi: automatycznym zaworem wydechowym, dolnym zaworem wylotowym i niezależnym zaworem kulowym do regulacji odgałęzienia. Nie ma konieczności rozproszonego montażu na miejscu, co znacznie skraca czas montażu ogrzewania podłogowego.

Wewnętrzne precyzyjne kanały przepływowe równomiernie rozprowadzają przepływ wody grzewczej, redukując hałas przepływu wody w rurociągu; jest wyposażony w odporną na wysokie temperatury silikonową uszczelkę, zapewniającą stabilne uszczelnienie i brak wycieków we wszystkich warunkach obiegu wody o wysokiej temperaturze przez cały rok.

Produkt oferuje wiele specyfikacji branżowych do wyboru, z zwartą ogólną konstrukcją, która oszczędza miejsce na instalację skrzynki, oraz polerowaną powierzchnią zapobiegającą rdzy. Nadaje się do dekoracji domów mieszkalnych, przestrzeni komercyjnych, budynków biurowych i różnych projektów wodnego ogrzewania podłogowego, biorąc pod uwagę równomierność temperatury ogrzewania, wygodę instalacji i długoterminową trwałość uszczelnienia.

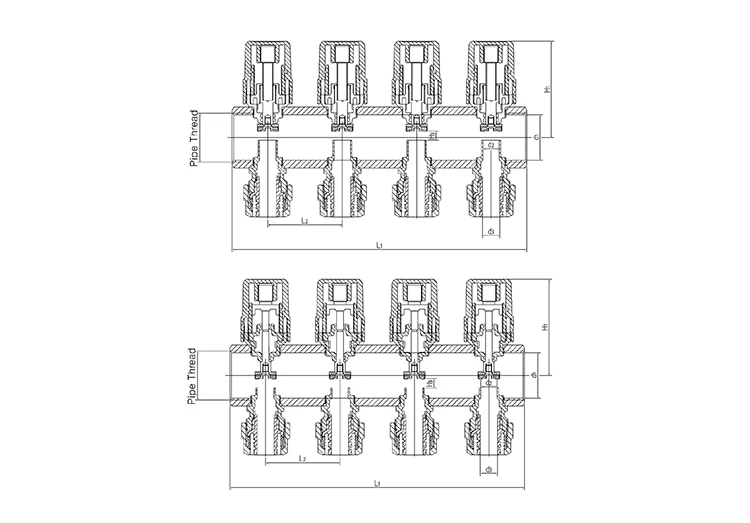

Parametry techniczne

Co to jest zintegrowany kolektor mosiężny do rur ogrzewania podłogowego?

Mosiężny zintegrowany kolektor do rur ogrzewania podłogowego to zintegrowany i zintegrowany kolektor z żółtej miedzi, zaprojektowany specjalnie do rur ogrzewania podłogowego. Różni się od tradycyjnych, oddzielnych i zmontowanych zaworów rozdzielaczowych. Jest dostarczany w postaci wstępnie zmontowanej ze wszystkimi niezbędnymi komponentami do zaworów kulowych wylotowych, drenażowych i sterujących odgałęzień i jest specjalnie stosowany do dystrybucji i odzyskiwania wody obiegowej w wodnym systemie ogrzewania podłogowego.

Jest kompatybilny z głównymi rurami ogrzewania podłogowego dostępnymi na rynku, w tym rurami ogrzewania podłogowego PEX i kompozytowymi rurami grzewczymi aluminiowo-plastikowymi PEX-AL-PEX. Specyfikacje wielobranżowe obejmują potrzeby małych projektów dekoracji wnętrz i dużych komercyjnych projektów grzewczych.

Urządzenie wyposażone jest w trzy standardowe elementy: górny automatyczny zawór spustowy, dolny zawór spustowy i oddzielny zawór kulowy przełączający dla każdego odgałęzienia. Ten pojedynczy zestaw urządzeń może jednocześnie spełniać cztery podstawowe funkcje: dystrybucję przepływu wody, odprowadzanie rur, odprowadzanie zanieczyszczeń i niezależną kontrolę włączania i wyłączania każdego odgałęzienia.

Funkcja produktu i scenariusze zastosowań

(1) Podstawowa funkcja systemu grzewczego

1. Zrównoważony rozkład przepływu wody grzewczej: Wewnętrzne, precyzyjne kanały równomiernie rozprowadzają gorącą wodę do każdej sekcji rur ogrzewania podłogowego, unikając nadmiernego lub niewystarczającego przepływu wody w jednej linii, zapewniając równomierną temperaturę ogrzewania w całym domu i redukując lokalne problemy z nierównowagą temperatur.

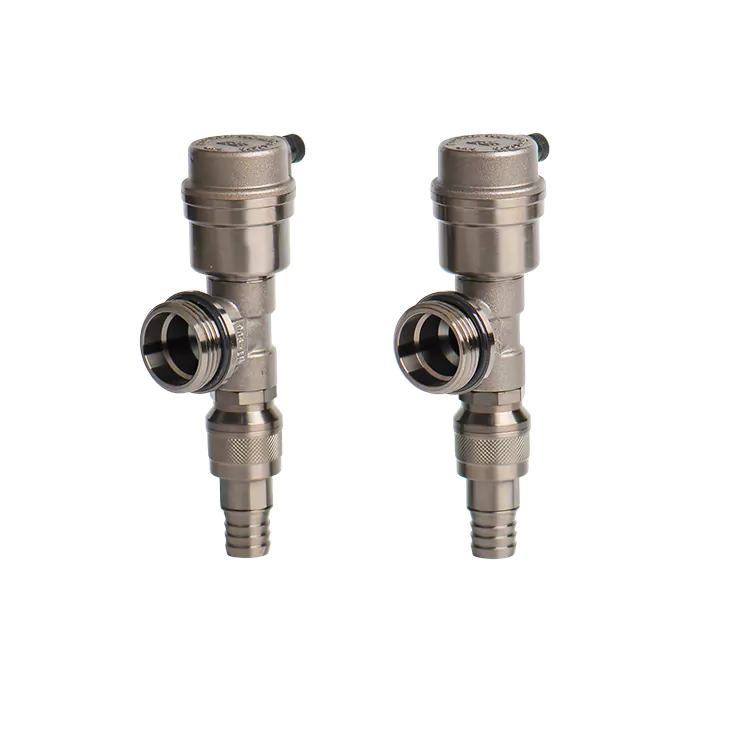

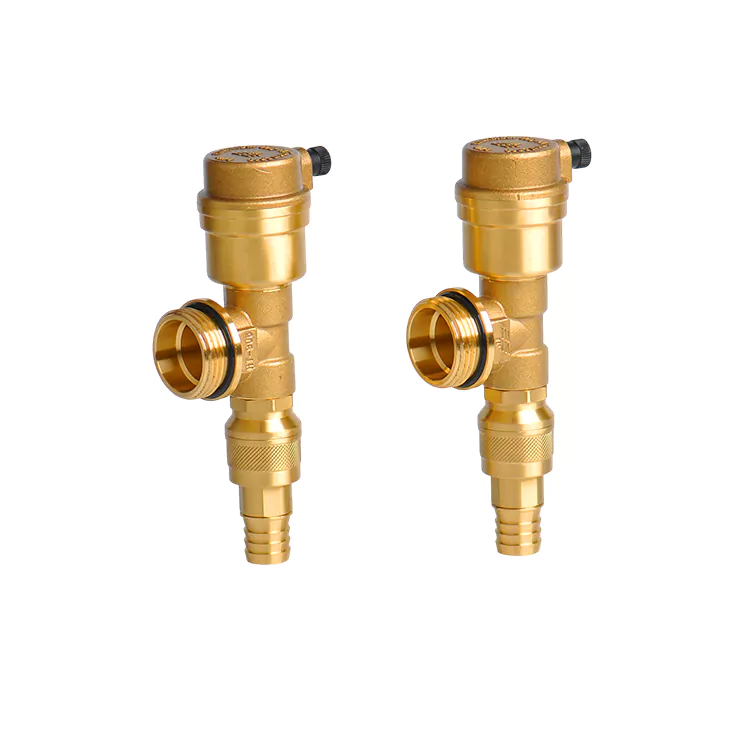

2. Szybkie odprowadzanie powietrza z rur: Zintegrowany automatyczny zawór wydechowy w sposób ciągły uwalnia powietrze nagromadzone w rurach ogrzewania podłogowego, eliminując nietypowe dźwięki spowodowane uderzeniami przepływu wody i zapobiegając blokowaniu się powietrza, które prowadzi do stagnacji obiegu grzewczego.

3. Regularne opróżnianie i czyszczenie rur w celu usunięcia zanieczyszczeń: Dolny zintegrowany zawór spustowy może regularnie usuwać osad, rdzę i inne zanieczyszczenia z rur, zapobiegając blokowaniu rur ogrzewania podłogowego i utrzymując płynny obieg wody grzewczej.

4. Niezależne wyłączenie każdej linii bez wpływu na ogrzewanie całego domu: Każda linia rur jest wyposażona w niezależny regulacyjny zawór kulowy. Gdy rura jest zatkana lub nieszczelna i wymaga konserwacji, można odciąć tylko wadliwą gałąź, bez wyłączania całej instalacji ogrzewania podłogowego, co znacznie zmniejsza wpływ na eksploatację i konserwację.

(2) Szczegółowe dostosowanie scenariuszy zastosowań

1. System wodnego ogrzewania podłogowego w budynkach mieszkalnych: W przypadku renowacji ogrzewania podłogowego w całym domu lub nowych projektów budowlanych w budynkach komercyjnych i domach wolnostojących, kompaktowa obudowa nadaje się do małych domowych skrzynek ogrzewania podłogowego i jest zgodna z konwencjonalnymi specyfikacjami 2-6 linii dla małych domów i 8-12 linii dla domów o dużych rozmiarach.

2. Projekt ogrzewania sklepu od strony ulicy: Instalacja ogrzewania podłogowego na dużą skalę dla sklepów i restauracji, specyfikacje wieloliniowe są odpowiednie dla dużych otwartych przestrzeni, aby zaspokoić zapotrzebowanie na kontrolę temperatury w różnych strefach, a zintegrowane akcesoria skracają czas montażu na miejscu i skracają okres dekoracji sklepu.

3. Projekty ogrzewania komercyjnego w budynkach biurowych i budynkach biurowych: Scentralizowany system ogrzewania podłogowego w wielopiętrowych budynkach biurowych, obsługujący ujednolicony zakup wsadowy, dostosowujący liczbę odgałęzień zgodnie z podziałami pięter oraz zapewniający pełne kwalifikacje inżynieryjne do odbioru, odpowiednie dla projektów przetargowych HVAC na dużą skalę.

Zalety materiału

1. Korpus główny jest kuty i uformowany z jednego kawałka przy użyciu mosiądzu HPb59.

Grubość ścianki korpusu zaworu jest zwiększona, a materiał jest gęsty, bez dziur i porów piasku. Mosiądz HPb59 ma z natury doskonałe właściwości przeciwutleniające i antykorozyjne. Nie ulega korozji ani perforacji podczas długotrwałego transportu wody grzewczej o wysokiej temperaturze, dzięki czemu nadaje się do ciągłego obiegu instalacji grzewczej przez cały rok. Powierzchnia jest dokładnie wypolerowana, aby zapobiec rdzewieniu i nie jest podatna na gromadzenie się kamienia ani plam, co zapewnia schludny i trwały wygląd.

2. Uszczelka z gumy silikonowej odporna na wysokie temperatury

Dołączone specjalne akcesoria uszczelniające z gumy silikonowej różnią się od zwykłych uszczelek gumowych. Wytrzymują długotrwałą cyrkulację wody o wysokiej temperaturze w systemie grzewczym i nie są podatne na twardnienie, pękanie ani odkształcenia skurczowe. Długotrwałe użytkowanie pozwala zachować szczelność, eliminując ryzyko wycieku wody na odgałęzieniu rozdzielacza.

3. Trwałe materiały umożliwiające dopasowanie funkcjonalnych akcesoriów

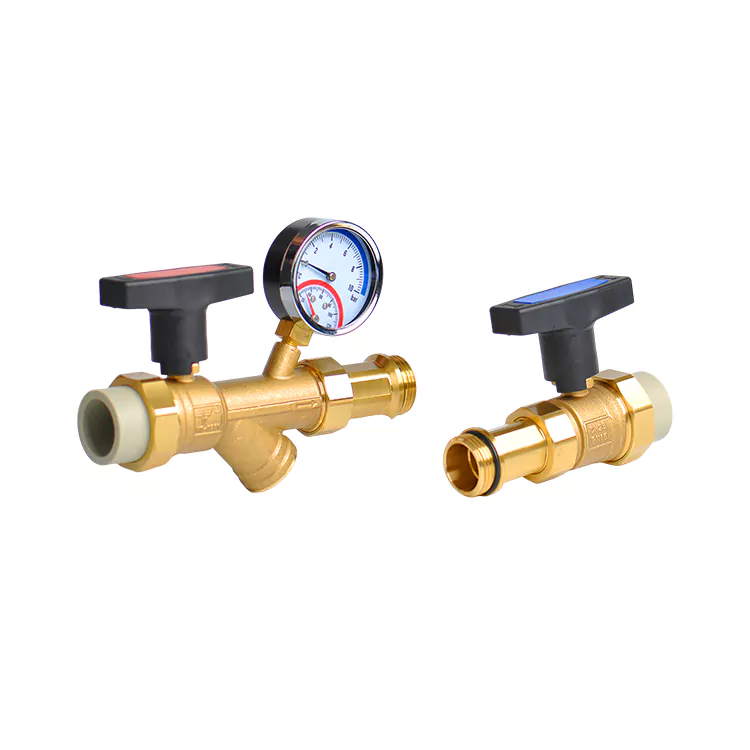

Odgałęźny zawór kulowy wykorzystuje mosiężny korpus połączony z gniazdem uszczelniającym z gumy fluorowej. Działa płynnie i nie przecieka nawet po dziesiątkach tysięcy otwarć i zamknięć. Wewnętrzne rdzenie zaworów automatycznego zaworu wydechowego i zaworu kanalizacyjnego są odporne na korozję i wytrzymują zanieczyszczenia zawarte w wodzie grzewczej oraz zmienne zmiany temperatury pomiędzy ciepłą i zimną, bez zatykania się i awarii.

Kontrola jakości i zalety

1. Przedspektralna detekcja surowców

Wszystkie kęsy z mosiądzu HPb59 przechodzą partię po partii badania składu widmowego. Ściśle sprawdzane są wskaźniki zawartości ołowiu, przeciwdziałania odcynkowaniu, odporności na wysoką temperaturę i odporności na korozję. W przypadku uszczelek z gumy silikonowej i odgałęźnych zaworów kulowych badania trwałości cyklicznej w wysokiej temperaturze i badania szczelności pod ciśnieniem wody przeprowadza się oddzielnie, aby wykluczyć ryzyko starzenia i wycieków komponentów.

2. 100% kompleksowe testowanie wydajności gotowych produktów

Każdy zintegrowany dystrybutor wody z kolektorem przechodzi trzy podstawowe testy: ogólną odporność na ciśnienie wody w płaszczu, wykrywanie nieszczelności typu pęcherzykowego i równowagę dystrybucji wielodrogowego przepływu wody. Ponadto przeprowadzane są specjalne kontrole współosiowości gwintów odgałęźnych oraz gładkości otwierania i zamykania zaworu kulowego, aby w szczególności uniknąć typowych usterek, takich jak nieszczelność gwintu, nierówny rozkład przepływu wody i zatykanie się zaworu w warunkach ogrzewania w wysokiej temperaturze.

3. Pełna identyfikowalność kodowania partii

Każdy rozdzielacz wody w rozdzielaczu ma wygrawerowany unikalny, niezależny kod partii. Dane dotyczące procesu produkcyjnego, obejmujące kucie, obróbkę skrawaniem, montaż komponentów i testowanie, są archiwizowane i można je w pełni prześledzić. Podczas wysyłki można jednocześnie dostarczyć raport z wykrywania spektralnego materiału z żółtego mosiądzu oraz fabryczny certyfikat jakości ciśnienia wody i szczelności, w pełni spełniający wymagania dotyczące akceptacji ogrzewania podłogowego do dekoracji wnętrz, składania ofert w zakresie komercyjnego projektu HVAC i składania dokumentów końcowych.

4. Unikalna zaleta kontroli jakości zintegrowanej struktury integracyjnej

Wszystkie zawory kulowe wylotowe, drenażowe i odgałęźne są wstępnie zainstalowane i testowane w fabryce. W porównaniu z rozproszonym montażem oddzielnych rozdzielaczy wody na miejscu, znacznie zmniejsza to ryzyko wycieków spowodowanych błędami montażowymi człowieka. Uszczelniona fabrycznie wydajność jest ujednolicona i stabilna, a na miejscu projektu nie ma progu debugowania instalacji.

Gwarancja posprzedażna

Opracowaliśmy dedykowany proces kontroli jakości złączek rur grzewczych. Surowce z mosiądzu poddawane są partiom badań spektralnych. Wysokotemperaturowe elementy uszczelniające i odgałęźne zawory kulowe poddawane są testom wytrzymałości na cykliczne zmiany temperatury i wycieki pod ciśnieniem wody. Wszystkie gotowe produkty przechodzą ogólne testy ciśnienia wody i szczelności, a współosiowość gwintów zaworów odgałęzionych oraz płynność otwierania i zamykania zaworów są sprawdzane, aby zapobiec wyciekom wody w warunkach ogrzewania w wysokiej temperaturze.

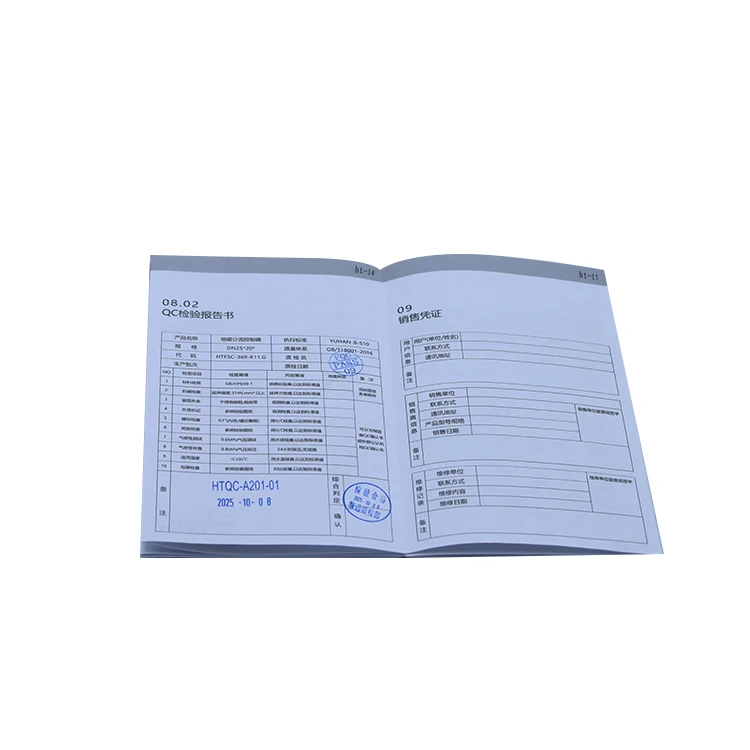

Każdy produkt jest oznaczony niezależnym kodem partii. Cały proces produkcji jest identyfikowalny. Możemy dostarczyć raporty z testów materiałów i fabryczne certyfikaty zgodności, spełniające standardy akceptacji dla dekoracji wnętrz i inżynieryjnego ogrzewania podłogowego.

Produkty objęte są 12-miesięczną, oryginalną gwarancją fabryczną. Personel techniczny udziela wskazówek dotyczących układu rurociągów oraz debugowania spalin i drenażu. Dostępna jest wielojęzyczna obsługa klienta w celu łączenia się z zamówieniami, a w przypadku dużych projektów ogrzewania podłogowego zapewniana jest obsługa niestandardowych specyfikacji. Oryginalne fabryczne pierścienie uszczelniające, odgałęźne zawory kulowe i inne części zamienne są dostarczane w sposób długoterminowy.

Zalecenia dotyczące konserwacji

1. Instrukcja wstępnej obsługi instalacji grzewczych i wodnych

Podczas początkowego napełniania i zwiększania ciśnienia w geotermalnej instalacji grzewczej, powoli otwórz automatyczny zawór wydechowy znajdujący się w górnej części zaworów rozprowadzających i zbierających wodę, aby całkowicie usunąć powietrze z rur, aż z otworu wylotowego zacznie wypływać czysta woda bez pęcherzyków, a następnie go zamknij. Powoli zwiększaj ciśnienie wody w systemie, dodając je stopniowo, aby uniknąć nagłego uderzenia wysokiego ciśnienia w uszczelki i zapobiec wyciekom wody na złączach.

2. Codzienne procedury regularnej konserwacji

Przed każdym sezonem grzewczym należy otworzyć dolny zawór spustowy, aby usunąć nagromadzony osad, rdzę i inne zanieczyszczenia z rurociągu, aby zapobiec zatykaniu się rur. Co sześć miesięcy należy sprawdzić stan uszczelnienia zaworów kulowych oraz zaworów wylotowych i spustowych w każdym odgałęzieniu. W przypadku niewielkiego wycieku wody należy umiarkowanie dokręcić gwinty bez demontażu zaworów rozdzielających i zbierających wodę jako całości.

3. Czynności konserwacyjne jednotorowych rurociągów geotermalnych

Jeżeli określony rurociąg geotermalny systemu grzewczego nie nagrzewa się lub przecieka, wystarczy zamknąć niezależny zawór kulowy odpowiadający temu odgałęzieniu. Pozostałe odgałęzienia ogrzewania będą nadal działać i zapewniać ogrzewanie w normalny sposób. Po zakończeniu konserwacji i włączeniu wody otwórz zawór wylotowy tego odgałęzienia, aby spuścić nagromadzone powietrze i przywrócić normalne ogrzewanie.

4. Środki ochronne dla długoterminowo wyłączonych systemów ogrzewania geotermalnego

Jeżeli instalacja ogrzewania geotermalnego zostanie zatrzymana na dłuższy czas pod koniec sezonu grzewczego, należy otworzyć zawór spustowy, aby spuścić całą wodę nagromadzoną w całym rurociągu, aby zapobiec pękaniu rur oraz zaworów rozprowadzających i zbierających wodę na skutek zamarzania zimą. Osusz plamy wodne na powierzchni zaworów rozprowadzających i zbierających wodę, utrzymuj wnętrze skrzynki w suchości i spowalniaj utlenianie i osadzanie się kamienia na mosiądzu.

Często zadawane pytania

P1: Jakie są główne zalety zintegrowanego rozdzielacza mosiężnego do rur ogrzewania podłogowego w porównaniu z rozdzielaczem typu dzielonego pod względem inżynierii budowlanej?

Odp.: W przypadku tradycyjnego kolektora dzielonego zawory wydechowe, zawory spustowe i odgałęźne zawory kulowe muszą być montowane oddzielnie na miejscu. Proces montażu jest złożony, a błędy instalacyjne człowieka mogą łatwo spowodować wycieki. Ten produkt jest fabrycznie zainstalowany ze wszystkimi komponentami funkcjonalnymi. Fabryka przeprowadza próbę szczelności pod ciśnieniem wody, a na miejscu wymaga jedynie podłączenia rur ogrzewania podłogowego. To znacznie skraca czas budowy dekoracji i zmniejsza prawdopodobieństwo nieszczelności rur i konieczności poprawek.

P2: Czy może być kompatybilny zarówno z rurami PEX, jak i rurami kompozytowymi do ogrzewania podłogowego aluminiowo-plastikowego?

Odp.: jest w pełni kompatybilny. Standardowe łączniki rozgałęźne produktu można zastosować do standardowych specyfikacji dostępnych na rynku rur grzewczych PEX oraz kompozytowych rur do ogrzewania podłogowego aluminiowo-plastikowego. W projektach mieszkaniowych i komercyjnych, gdzie stosowane są obydwa rodzaje rur, nie ma konieczności wymiany rozdzielacza. Zakupy i przygotowanie zapasów staną się wygodniejsze.

P3: Czy korpus z kutego mosiądzu HPb59 szybko gromadzi kamień i rdzę pod wpływem długotrwałego przepływu wody o wysokiej temperaturze?

Odp.: Specjalny mosiądz grzewczy HPb59 ma doskonałe właściwości zapobiegające osadzaniu się kamienia i utlenianiu. Ściana wewnętrzna jest gładka i nie posiada szczelin łączeniowych po jednorazowym kuciu. Nie ma martwych kątów kumulacji dla skali. Polerowana powierzchniowo warstwa antykorozyjna może zapobiegać utlenianiu przez parę wodną i nie jest podatna na rdzę ani blokowanie w warunkach wysokiej temperatury obiegu wody w ogrzewaniu podłogowym przez cały rok.

P4: Czy zintegrowany automatyczny zawór wydechowy wymaga częstej obsługi ręcznej?

Odp.: Nie jest wymagana częsta obsługa ręczna. Zawór jest w pełni automatyczną konstrukcją wydechową. Gdy w rurze pojawi się powietrze, może ono zostać automatycznie uwolnione. Dopiero przy pierwszym napełnieniu instalacji ogrzewania podłogowego wodą lub ponownym uruchomieniu w zmieniającej się porze roku zawory wylotowe i spustowe należy całkowicie otworzyć ręcznie, aby całkowicie usunąć nagromadzone powietrze. Codzienne użytkowanie może być obsługiwane automatycznie.

P5: Jakie materiały do ​​odbioru technicznego można dostarczyć w przypadku dużych projektów ogrzewania podłogowego w budynkach komercyjnych i biurowych?

Odp.: Każda przesyłka może zawierać kompletny zestaw raportów z testów spektroskopii materiałów z mosiądzu HPb59, fabryczny certyfikat jakości szczelności pod ciśnieniem wody oraz plik identyfikowalności partii. Zarówno wersja papierowa, jak i elektroniczna zostaną dostarczone jednocześnie, aby spełnić wszystkie wymagania przeglądu dotyczące akceptacji ogrzewania podłogowego do dekoracji wnętrz w domu, składania ofert w ramach zagranicznych projektów HVAC, odprawy celnej i składania wniosków o zakończenie projektu.

P6: Czy w przypadku nieszczelności niezależnego od odgałęzienia zaworu kulowego konieczna jest wymiana całego kolektora?

Odp.: Nie jest wymagana żadna ogólna wymiana. Wszystkie odgałęźne zawory kulowe, silikonowe uszczelki oraz zawory wylotowe i spustowe produktu są oryginalnymi, niezależnymi od producenta częściami zamiennymi. Dopiero w przypadku, gdy uszkodzi się uszczelka lub zawór kulowy w miejscu nieszczelności, odpowiednie części można kupić osobno w celu demontażu i wymiany, co znacznie zmniejsza długoterminowe koszty konserwacji systemu ogrzewania podłogowego.
