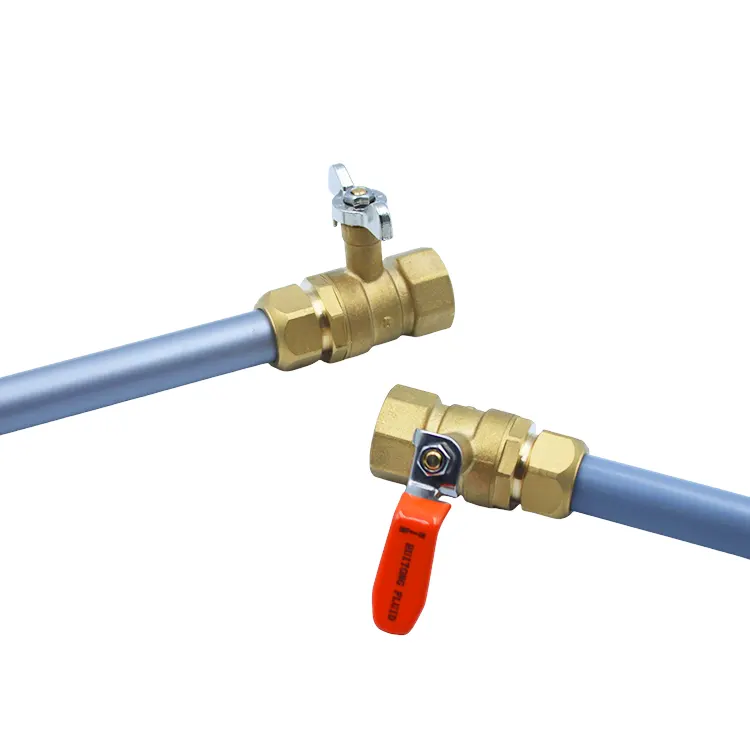

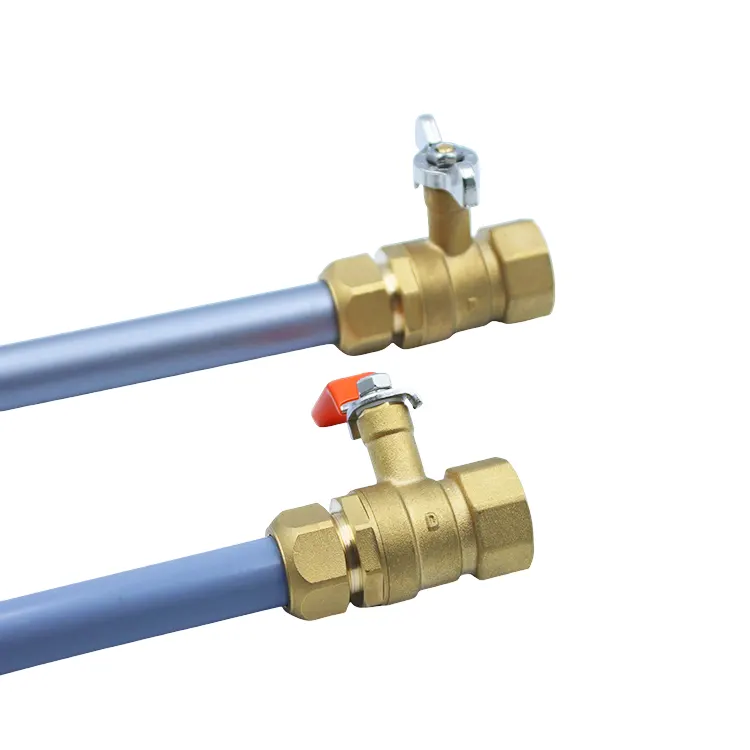

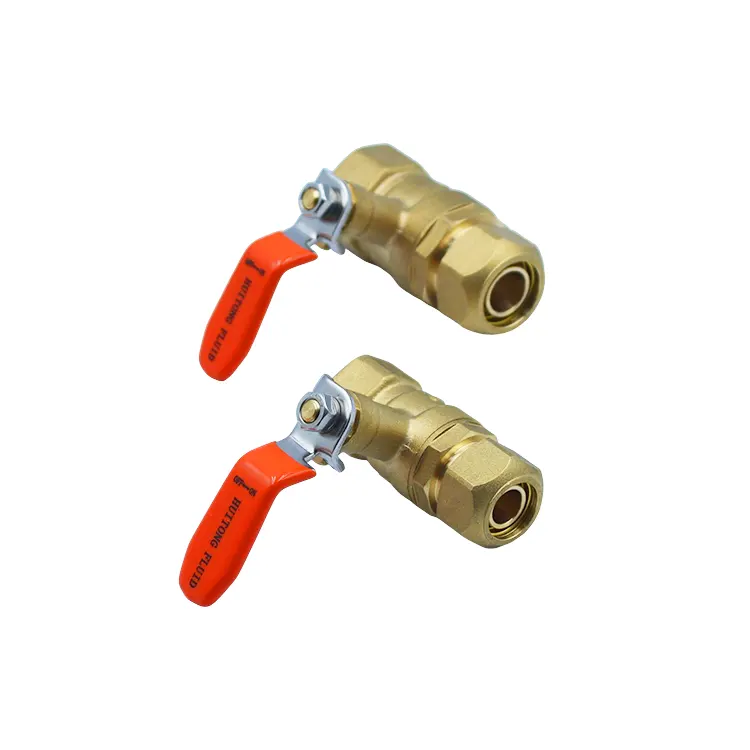

Dwupozycyjny mosiężny zawór kulowy kotła z gwintem wewnętrznym

W porównaniu ze zwykłymi zaworami kulowymi do wody i ogrzewania, dwupozycyjny mosiężny zawór kulowy z gwintem wewnętrznym został specjalnie zaprojektowany, aby sprostać czterem głównym wyzwaniom inżynieryjnym w urządzeniach kotłowych: odłączanie rur wywołane wibracjami, ograniczona przestrzeń instalacyjna w małych szafkach, nieporęczna konstrukcja do spawania rur miedzianych oraz dwukierunkowy wyciek gorących i zimnych mediów. Jeden koniec produktu jest bezpośrednio połączony z korpusem kotła za pomocą standardowych gwintów wewnętrznych, natomiast drugi koniec posiada dwupozycyjną konstrukcję z podwójną tuleją, która może bezpiecznie blokować rurę miedzianą i rurę stalową przyrządu bez spawania. Wyposażony jest w dwubiegową dźwignię krańcową, trzpień zaworu z funkcją zapobiegającą kołysaniu oraz pogrubioną uszczelkę teflonową. Jest odporny na kamień wodny i wysokie temperatury, ma niskie straty przepływu, jest łatwy w demontażu, konserwacji i naprawie, a także jest w pełni sprawdzany i produkowany zgodnie z ekskluzywnym systemem kontroli jakości rurociągów kotłowych. Jest dostępny w wielu specyfikacjach, aby spełnić wymagania różnych małych i średnich urządzeń kotłowych.

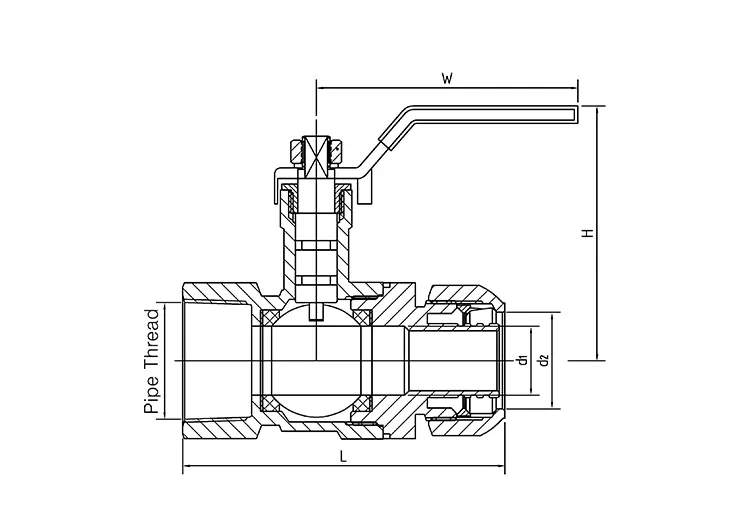

Parametry techniczne

W jaki sposób struktura interfejsu upraszcza montaż rurociągów kotła?

1. Nagwintowana końcówka wewnątrz zaworu wyposażona jest w precyzyjne gwinty CNC, które umożliwiają bezpośrednie podłączenie do oryginalnego interfejsu wyposażenia kotła bez konieczności stosowania dodatkowych adapterów redukcyjnych, zmniejszając tym samym ilość punktów wycieków w rurociągach oraz rodzaj kupowanych podzespołów.

2. Drugi koniec wyposażony jest w dwupozycyjny element blokujący z podwójnym gniazdem. Instalacja nie wymaga sprzętu do spawania ani zgrzewania. Wystarczy włożyć rurę miedzianą i dokręcić nakrętkę gniazdową, aby mocno zablokować materiał rury, znacznie skracając czas montażu całego kotła.

3. Jest kompatybilny zarówno z rurami miedzianymi, jak i rurami przyrządowymi ze stali nierdzewnej, głównymi materiałami rurowymi do kotłów. Demontaż i ponowny montaż nie powodują uszkodzenia materiału rury. Podczas konserwacji urządzeń i renowacji instalacji rurowej zawór można ponownie wykorzystać, zmniejszając koszty eksploatacji sprzętu i materiałów eksploatacyjnych.

W jaki sposób konstrukcja uchwytu pozwala uniknąć zagrożeń bezpieczeństwa?

1. Klamka wyposażona jest w niezależne, dwupozycyjne zaciski blokujące całkowicie otwarte i całkowicie zamknięte. Po otwarciu lub zamknięciu zaworu można go zablokować w ustalonej pozycji, zapobiegając przesunięciu się klamki lub spowodowaniu wycieku podczas dłuższej pracy kotła.

2. Konstrukcja ograniczająca dwupozycyjnego mosiężnego zaworu kulowego kotła z gwintem wewnętrznym jest mechanicznie szczelna. Po milionowym testach symulacyjnych wibracji pozycja nie będzie się ślizgać w ciągłych, cyklicznych warunkach, skutecznie kontrolując stan włączenia i wyłączenia toru wodnego kotła.

3. Standardowy skok otwierania i zamykania 90° zapewnia umiarkowaną siłę roboczą. Nawet w wąskim wnętrzu szafy kotła uchwyt można łatwo obrócić, co ułatwia codzienną kontrolę i regulację urządzeń.

W jaki sposób korpus zaworu i konfiguracja uszczelnień dostosowują się do warunków tworzenia się kamienia w wysokiej temperaturze w kotle?

1. Dwupozycyjny mosiężny zawór kulowy kotła z gwintem wewnętrznym jest wykonany przez kucie mosiądzu bezołowiowego DZR w jednym kawałku. Materiał jest gęsty i odporny na wysokie temperatury. Nie ulega utlenianiu i osadzaniu się kamienia w przypadku długotrwałego kontaktu z gorącą wodą kotłową i parą wodną oraz nie wydziela metali ciężkich zanieczyszczających krążące medium.

2. Wbudowany chromowany korpus pływającej kuli jest połączony z gniazdem zaworu z pogrubionego PTFE (politetrafluoroetylenu). Dwukierunkowe uszczelnienie jest zrównoważone, a zerowy wyciek można osiągnąć nawet przy naprzemiennym wpływie ciśnienia zimnej i gorącej wody. Wytrzymuje wahania ciśnienia spowodowane częstym uruchamianiem i wyłączaniem kotła.

3. Wzmocniony trzpień zaworu z funkcją przeciwdziałającą kołysaniu jest przystosowany do radzenia sobie z chwilowymi uderzeniami wysokiego ciśnienia w drogach wodnych kotła. Zapobiega to wyskakiwaniu trzpienia zaworu i pozwala uniknąć ryzyka rozpryskiwania się medium, zwiększając tym samym bezpieczeństwo pracy całego kotła.

Jakie warunki montażowe spełnia projekt kształtu produktu w szafie kotłowej?

1. Korpus zaworu wyposażony jest w kanał przepływowy przelotowy o pełnej średnicy, bez dławienia martwych narożników, co powoduje małe opory przepływu wody i nie powoduje niedostatecznego spadku ciśnienia w obiegu wody w kotle ani zmniejszenia efektywności grzewczej.

2. Jest kompaktowy i mały, pasujący do większości standardowych szczelnych szaf kotłowych, bez konieczności rezerwowania dużej przestrzeni instalacyjnej, co ułatwia producentom sprzętu standaryzację okablowania i układu całej maszyny.

3. Dostępnych jest wiele specyfikacji tulei i rozmiarów gwintów, obejmujących wszystkie typy małych i średnich pieców gazowych, elektrycznych urządzeń grzewczych i płytowych wymienników ciepła w celu zapewnienia kompleksowego dopasowania.

Z jakich wymiarów należy kontrolować jakość fabryki?

1. Wstępne przesiewanie surowców: Wszystkie kęsy mosiężne poddawane są testom składu spektralnego w celu sprawdzenia podstawowych wskaźników, takich jak brak ołowiu, zapobieganie odcynkowaniu i odporność na wysoką temperaturę, zapewniając, że nadają się one do długotrwałych cyklicznych warunków pracy kotła w wysokiej temperaturze.

2. 100% kontrola gotowych produktów: Każdy zawór przechodzi kolejno trzy podstawowe testy: test wytrzymałości na ciśnienie wody w płaszczu, test wykrywania nieszczelności typu pęcherzykowego oraz test wytrzymałości 10 000 razy otwierania i zamykania. Produkty niezgodne są bezpośrednio sortowane i poddawane ponownej obróbce.

3. Specjalna kalibracja dla warunków kotła: Przeprowadzane są oddzielne testy siły blokowania podwójnego kielicha, dokładności rozmiaru gwintu wewnętrznego i niezawodności dwupołożeniowego zabezpieczenia przed ograniczeniem, aby uniknąć częstych usterek kotła, takich jak odłączenie rury wywołane wibracjami i nieszczelność uszczelki.

4. Zarządzanie pełną identyfikowalnością partii: Każdy dwupozycyjny mosiężny zawór kulowy kotła z gwintem wewnętrznym jest oznaczony niezależnym kodem partii. Dane procesowe dotyczące kucia, obróbki i testowania są archiwizowane. Podczas wysyłki można jednocześnie dostarczyć raporty z kontroli materiałów i certyfikaty zgodności CE, aby spełnić wymagania dotyczące akceptacji i składania ofert w zakresie inżynierii sprzętu za granicą.

Dlaczego wybrać nas?

1. Kompletna dostawa kwalifikacyjna: w przypadku zamówień na sprzęt masowy możemy dostarczyć raporty materiałowe (MTR), certyfikat CE i dokumenty z kontroli fabrycznej. Wszystkie materiały są kompletne i zgodne, co zapewnia sprawną odprawę celną, akceptację projektu i złożenie oferty na sprzęt.

2. Specjalne wytyczne techniczne: Nasz zespół techniczny posiada rozległe doświadczenie w zakresie systemów rurociągów kotłów. Możemy zaoferować indywidualne rozwiązania w zakresie montażu tulei rur miedzianych, ogólnego debugowania dróg wodnych kotła oraz rozwiązywania problemów związanych z uszczelnieniami i wyciekami.

3. Długoterminowe dostawy posprzedażne: Zapewniamy stabilną dostawę oryginalnych fabrycznych części zamiennych dla krajowych i zagranicznych producentów urządzeń kotłowych. W przypadku zamówień na duże jednostki grzewcze można dostarczyć dostosowane do indywidualnych potrzeb rozwiązania w zakresie systemów rurowych.

4. Standardowa gwarancja jakości: Wszystkie serie zaworów kulowych kotłów oferują jednolitą 12-miesięczną oryginalną gwarancję fabryczną, obejmującą nieodłączne wady jakościowe związane z materiałem i procesem produkcyjnym, eliminując obawy dotyczące zamówień seryjnych.

Często zadawane pytania

P1: Ten zawór kulowy kotła ma konstrukcję z podwójnym gniazdem. Czy konieczne jest spawanie rury miedzianej podczas instalacji?

Odp.: Nie, spawanie w ogóle nie jest wymagane. Podwójne gniazdo opiera się na nakrętce, która dociska i blokuje materiał rury. Materiał rury jest cięty na płasko i bezpośrednio wkładany do wnętrza kielicha. Dokręcenie nakrętki powoduje zamocowanie uszczelki, eliminując potrzebę stosowania sprzętu spawalniczego, materiałów spawalniczych i procesów chłodzenia po spawaniu. Poprawia to znacząco efektywność montażu całego kotła.

P2: Jakie są zalety dwupozycyjnej klamki krańcowej w wyposażeniu kotła w porównaniu ze zwykłą klamką bez przekładni?

Odp.: Wentylatory i pompy kotła pracują w sposób ciągły, generując wibracje o wysokiej częstotliwości. Zwykły uchwyt ma skłonność do stopniowego przechodzenia do stanu półotwartego, co powoduje wyciek wody i nieprawidłowe nagrzewanie. Dwupozycyjny ogranicznik może zablokować dwie pozycje pełnego otwarcia i pełnego zamknięcia, bez wpływu wibracji sprzętu, zapewniając stabilny stan włączenia i wyłączenia podczas długotrwałej pracy.

P3: Czy mosiężny korpus zaworu DZR gromadzi duże ilości kamienia i z biegiem czasu zatyka się pod wpływem gorącej wody z kotła?

Odp.: Kuty mosiądz DZR ma lepsze właściwości zapobiegające osadzaniu się kamienia i utlenianiu niż zwykły mosiądz odlewany ciśnieniowo. Kanał przepływowy korpusu zaworu jest gładki, bez martwych narożników. W połączeniu ze strukturą o pełnej średnicy, kamień wodny i zanieczyszczenia nie gromadzą się łatwo. Nadaje się do ciągłej pracy kotła w obiegu ciepłej wody przez cały rok.

P4: Czy zawór może zapewnić zerowy wyciek w obu kierunkach przepływu wody?

O: Tak. Dwupozycyjny mosiężny zawór kulowy kotła z gwintem wewnętrznym wykorzystuje pływający chromowany korpus kulowy i dwustronne gniazdo zaworu z pogrubionego PTFE. Zarówno przepływ medium do przodu, jak i do tyłu może zapewnić szczelne i bezpieczne uszczelnienie. Drogi obiegu wody zimnej i ciepłej w kotle mogą być stabilnie zabezpieczone przed wyciekami.
