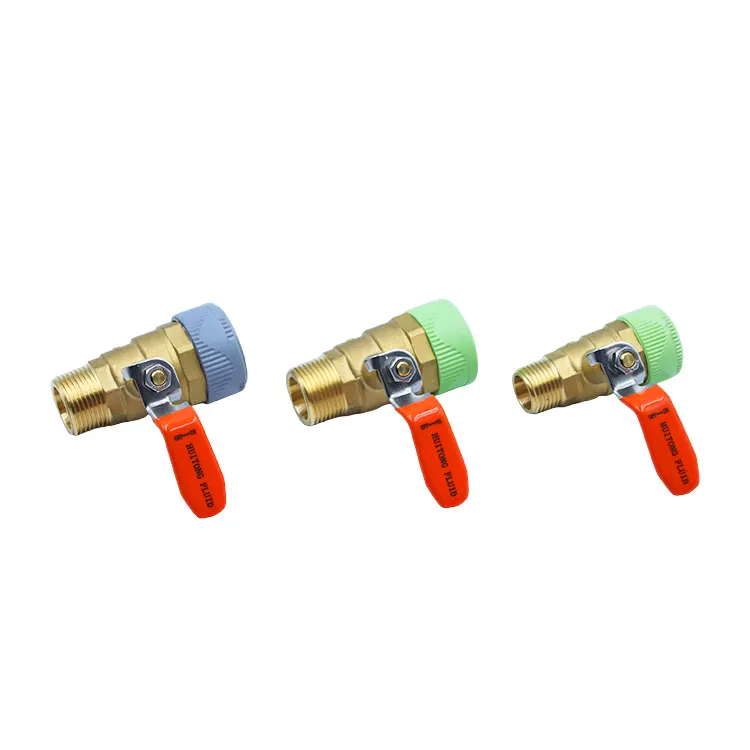

Mosiężny zawór kulowy z przedłużonym trzpieniem i gwintem męskim

Ten mosiężny zawór kulowy z szybkozłączem to kompozytowy zawór regulacyjny opracowany przez firmę Huitong specjalnie do wysokotemperaturowych systemów cyrkulacji ciepłej wody i ogrzewania podłogowego. Jest to wyjątkowa złączka „3 w 1” — łącząca szybkozłącze, końcówkę z gwintem zewnętrznym i przedłużony trzpień termoizolacyjny — która rozwiązuje wiele problemów technicznych, takich jak ryzyko poparzenia podczas pracy, uciążliwa instalacja, trudne przejścia między starymi i nowymi rurami oraz słaba kompatybilność z izolowanymi rurociągami.

Wykonany z bezołowiowego, odpornego na wysokie temperatury kutego mosiądzu, z kompozytową strukturą uszczelniającą i samoblokującym mechanizmem szybkozłącza ze stali nierdzewnej, zawór umożliwia szybki montaż bez spawania i klejenia. Mosiężny zawór kulowy z przedłużonym trzpieniem i gwintem zewnętrznym do szybkiego łączenia umożliwia nieniszczący demontaż w celu konserwacji i jest kompatybilny z ukrytymi izolowanymi rurami i różnymi głównymi materiałami hydraulicznymi, co czyni go idealnym wyborem do ogrzewania budynków mieszkalnych i systemów cyrkulacji wody w lekkim przemyśle.

Parametry techniczne

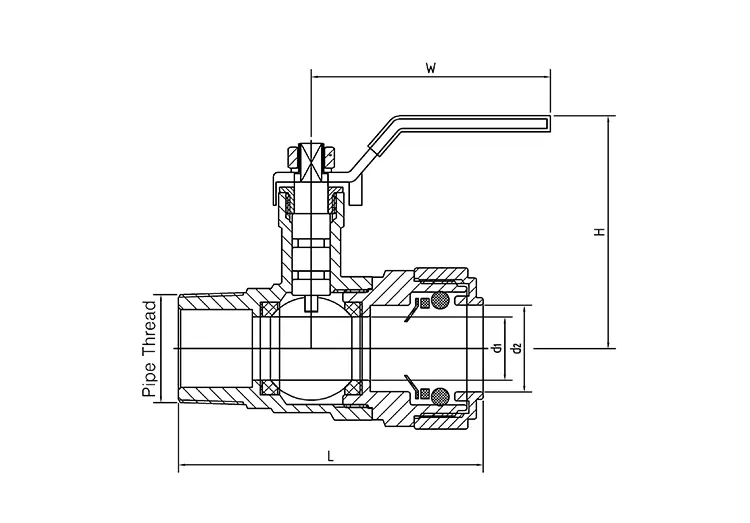

Interfejs kompozytowy 3 w 1

1. Charakteryzuje się zróżnicowaną konstrukcją z dwoma portami: na jednym końcu znajduje się szybkozłącze typu „push-in”, niewymagające użycia narzędzi, a na drugim znajduje się standardowy gwint męski. Ta podwójna funkcjonalność spełnia wymagania zarówno w zakresie szybkiej instalacji, jak i połączeń gwintowych, umożliwiając realizację złożonych scenariuszy przejścia rurociągów.

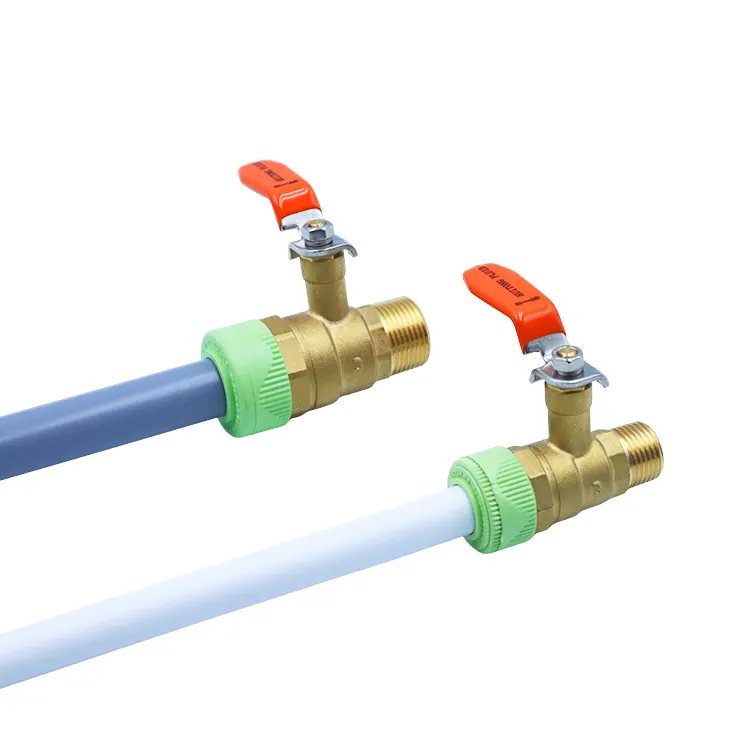

2. Szybkozłącze zawiera mechanizm zębaty blokujący o wysokiej wytrzymałości ze stali nierdzewnej, który bezpiecznie chwyta trzy główne typy rur: rurę miedzianą, cienkościenną rurę ze stali nierdzewnej i rurę ogrzewania podłogowego PEX. Nie są wymagane żadne zgrzewanie, kleje ani specjalistyczne narzędzia do zaciskania, co skutkuje zerową instalacją materiałów eksploatacyjnych.

3. Końcówka z gwintem zewnętrznym jest zgodna ze światowymi standardami specyfikacji złączek, umożliwiając bezpośrednie podłączenie do różnych akcesoriów rurociągu bez adapterów. Zmniejsza to liczbę punktów połączeń i strukturalnie minimalizuje ryzyko wycieku.

Zwiększona ochrona bezpieczeństwa

1. Zawór wykorzystuje specjalnie zaprojektowany wydłużony, izolowany termicznie trzpień. To skutecznie blokuje przenoszenie ciepła z korpusu zaworu do uchwytu roboczego, całkowicie rozwiązując występujący w całej branży problem nadmiernego nagrzewania się uchwytów, aby można było ich dotknąć podczas pracy systemów ciepłej wody o wysokiej temperaturze lub ogrzewania podłogowego.

2. Wyposażony w wzmocnioną, odporną na wydmuch konstrukcję trzpienia, zawór wytrzymuje wahania ciśnienia i skoki ciśnienia podczas cyrkulacji ciepłej wody. Zapobiega to poluzowaniu się, odłączeniu lub wyrzuceniu płynu z trzpienia, znacznie zwiększając bezpieczeństwo w warunkach pracy pod wysokim ciśnieniem i w wysokiej temperaturze.

3. Konstrukcja obsługiwana jednym uchwytem pod kątem 90°: Charakteryzuje się krótkim skokiem uruchamiania i płynną, łatwą obsługą. Mosiężny zawór kulowy z przedłużonym trzpieniem i gwintem zewnętrznym do szybkiego łączenia umożliwia szybkie pełne otwarcie/całkowite zamknięcie nawet w wysokotemperaturowych uszczelnionych instalacjach rurowych, co czyni go idealnym do zastosowań wymagających częstych cykli.

Materiały odporne na wysokie temperatury

1. Korpus zaworu jest kuty z jednego kawałka mosiądzu bezołowiowego DZR (odpornego na odcynkowanie). Materiał jest gęsty i jednolity, co zapewnia doskonałą odporność na wysokie temperatury, utlenianie i osadzanie się kamienia; jest odporny na korozję i odkształcenia podczas długotrwałego narażenia na gorącą wodę.

2. Wyposażone w odporne na wysokie temperatury kompozytowe elementy uszczelniające PTFE. W przeciwieństwie do standardowych uszczelek zaprojektowanych do pracy w temperaturach otoczenia, wytrzymują one ciągłą cyrkulację gorącej wody bez starzenia, twardnienia lub wyciekania, zapewniając długoterminową stabilność uszczelnienia.

3. Konstrukcja wewnętrzna o pełnym przekroju: umożliwia niezakłócony przepływ wody bez dławienia i martwych stref. Niskie opory przepływu i minimalne straty przepływu zapewniają efektywne dostarczanie wody w instalacjach ogrzewania podłogowego, ciepłej wody użytkowej i przemysłowych instalacji wody obiegowej.

Kompaktowa konstrukcja nadwozia

1. Kompaktowa i wyrafinowana konstrukcja: Korpus zaworu może być całkowicie zamknięty w izolacji rury, z odsłoniętym jedynie przedłużonym uchwytem trzpienia. Zachowuje to integralność systemu izolacji rurociągu i zapobiega utracie ciepła.

2. Nadaje się do instalacji podtynkowych (w ścianie lub nad sufitem): Rozwiązuje typowe problemy instalacyjne związane z nieporęcznymi zaworami, takie jak niemożność zastosowania warstw izolacyjnych oraz lokalna kondensacja lub straty ciepła na rurociągu.

3. Obsługuje nieniszczący demontaż i ponowne użycie: konserwację, modyfikacje systemu lub wymianę sprzętu można przeprowadzić bez przecinania rurociągów, co znacznie zmniejsza koszty konserwacji inżynieryjnej i straty materiałowe.

Specjalistyczna kontrola jakości armatury wysokotemperaturowej

1. Badanie surowców: Wszystkie surowce z mosiądzu DZR po dostawie poddawane są analizie spektralnej w celu sprawdzenia kluczowych wskaźników wydajności, takich jak odporność na wysoką temperaturę i odporność na odcynkowanie, zapewniając kontrolę jakości u źródła.

2. Testy symulacyjne gotowego produktu: Każde urządzenie przechodzi indywidualne testy pod kątem szczelności, odporności na ciśnienie hydrostatyczne oraz cykli/starzenia w wysokich/niskich temperaturach. Kluczowe obszary zainteresowania obejmują stabilność uszczelnienia przedłużonego trzpienia i siłę blokowania interfejsu szybkozłącza. 3. Identyfikowalność całej partii: każdy produkt ma unikalny kod partii, a zapisy są archiwizowane dla całego procesu – od produkcji i przetwarzania po testowanie. Certyfikat CE i raporty z testów materiałowych są dostępne po wysyłce, aby spełnić wymagania dotyczące akceptacji projektu za granicą i odprawy celnej.

System gwarancji producenta

1. Mosiężny zawór kulowy z szybkozłączem z przedłużonym trzpieniem i gwintem zewnętrznym jest objęty 12-miesięczną gwarancją producenta. Zapewniamy bezpłatne rozwiązania naprawcze problemów spowodowanych procesami produkcyjnymi lub wadami materiałowymi, takimi jak wycieki uszczelek, nieprawidłowe działanie przełączania lub awaria mechanizmu blokującego.

2. Nasz zespół techniczny specjalizuje się w wysokotemperaturowych instalacjach wodno-kanalizacyjnych, oferując bardzo praktyczne wskazówki dotyczące standardów instalacji szybkozłączy, doboru i dopasowywania rur oraz rozwiązywania problemów z nieszczelnościami w rurociągach wysokotemperaturowych.

3. Zapewniamy szybkie, wielojęzyczne wsparcie posprzedażowe i oferujemy niestandardowe rozwiązania rurowe globalnym wykonawcom i hurtownikom wodno-kanalizacyjnym, zapewniając zgodność z lokalnymi normami budowlanymi.

Standardowe zalecenia operacyjne

1. Montaż na wcisk: Przed montażem należy upewnić się, że koniec rury jest prawidłowo przycięty, bez zadziorów i wolny od zanieczyszczeń wewnętrznych. Wyrównaj rurę pionowo z szybkozłączem i wsuwaj ją ze stałą prędkością; słyszalne „kliknięcie” oznacza, że ​​zamek jest włączony. Unikaj wkręcania pod kątem lub niekompletnego, ponieważ może to prowadzić do przyszłych nieszczelności.

2. Działanie zaworu: Podczas codziennego użytkowania obracaj uchwyt delikatnie tylko o 90°. Nie używaj siły i nie obracaj uchwytu poza jego granice ruchu; zapobiega to deformacji wydłużonego trzpienia pod wpływem naprężenia, chroni wewnętrzną strukturę uszczelniającą w wysokiej temperaturze i wydłuża żywotność.

3. Praca w wysokiej temperaturze: Podczas uruchamiania lub zatrzymywania systemów ciepłej wody lub ogrzewania podłogowego należy stopniowo regulować ciśnienie i temperaturę wody. Unikaj nagłych wahań temperatury lub chwilowych skoków wysokiego ciśnienia, aby zminimalizować zużycie uszczelek i zapewnić długoterminową stabilność uszczelnienia.

4. Demontaż i konserwacja: Do demontażu podczas konserwacji rurociągu należy używać specjalistycznych narzędzi, aby płynnie zwolnić mechanizm blokujący. Nie podważaj ani nie ciągnij na siłę. Zawory w dobrym stanie można ponownie wykorzystać, co zmniejsza koszty materiałów w projekcie.

Często zadawane pytania

P1: Czy szybkozłącze poluzuje się lub wycieknie po długotrwałym użytkowaniu w cyklach wysokotemperaturowych?

Odp.: Port szybkozłącza ma pogrubione, samoblokujące zęby ze stali nierdzewnej. Został poddany testom starzenia cyklicznego w wysokiej i niskiej temperaturze, zapewniając stabilne działanie blokujące w warunkach wysokiej temperatury bez poluzowania spowodowanego rozszerzalnością lub kurczeniem cieplnym. W połączeniu z odpornymi na wysokie temperatury elementami uszczelniającymi, zapewnia zerowy wyciek podczas długotrwałej cyrkulacji wody.

P2: Z jakimi typami rurociągów i systemów jest kompatybilny szybkozłączny mosiężny zawór kulowy z przedłużonym trzpieniem i gwintem zewnętrznym?

Odp.: Jest kompatybilny z rurami miedzianymi, cienkościennymi rurami ze stali nierdzewnej i rurami do ogrzewania podłogowego PEX. Jest szeroko stosowany w domowych instalacjach ciepłej wody, systemach cyrkulacji ogrzewania podłogowego i lekkich przemysłowych obwodach wody obiegowej, dzięki czemu nadaje się do zdecydowanej większości projektów wysokotemperaturowych instalacji wodno-kanalizacyjnych w budynkach mieszkalnych i lekkich przemyśle.

P3: Czy owinięcie korpusu zaworu materiałem izolacyjnym wpłynie na jego działanie lub odprowadzanie ciepła?

O: Nie. Główny korpus zaworu można całkowicie osłonić izolacją, pozostawiając odsłonięty jedynie uchwyt sterujący. Zapewnia to niezakłócone działanie zaworu, zachowując jednocześnie integralność izolacji rurociągu – zapobiegając miejscowym stratom ciepła lub kondensacji – i spełniając standardy dotyczące instalacji rurowych z podkrytą izolacją.

P4: Jakie konkretne kontrole jakości przeprowadza się w przypadku zastosowań wysokotemperaturowych?

Odp.: Oprócz standardowych testów szczelności i wytrzymałości ciśnieniowej przeprowadzamy testy starzenia cyklicznego w wysokiej i niskiej temperaturze. Sprawdzają one w szczególności stabilność uszczelnienia przedłużonego trzpienia i wytrzymałość szybkozłącza w wysokiej temperaturze, symulując długoterminową cyrkulację gorącej wody, aby zapewnić niezawodne działanie produktu w złożonych środowiskach o wysokiej temperaturze.

P5: O czym należy pamiętać podczas codziennego użytkowania w warunkach wysokiej temperatury?

Odp.: Unikaj używania zaworu z nadmierną siłą i zapobiegaj nagłym skokom lub spadkom ciśnienia wody; regularnie sprawdzać uszczelkę na styku trzpienia zaworu. Stopniowa kontrola temperatury i ciśnienia podczas uruchamiania i wyłączania systemu minimalizuje zużycie uszczelek i zapewnia długoterminową, stabilną pracę zaworu.
