Zawór kulowy z mosiądzu o wysokiej temperaturze FT z przedłużonym trzpieniem

Wysokotemperaturowy mosiężny zawór kulowy FT z przedłużonym trzpieniem wykorzystuje wydłużoną, izolującą ciepło konstrukcję trzpienia, aby rozwiązać problem przemysłowy związany z gorącymi uchwytami podczas pracy rurociągu w wysokiej temperaturze. Wyposażony w odporne na wysokie temperatury uszczelki PTFE wypełnione grafitem, zapewnia stabilny, długotrwały transport mediów o wysokiej temperaturze. Końcówki z podwójnym gwintem wewnętrznym są kompatybilne z różnymi łącznikami rur termicznych, a kompaktowy korpus zaworu pasuje do rurociągów owiniętych grubą izolacją. Zawór, obsługiwany przez specjalistyczne protokoły testowe dla warunków wysokotemperaturowych, zapewnia wysoką trwałość i wymaga minimalnej konserwacji, dzięki czemu jest szeroko stosowany w projektach rurociągów z ogrzewaniem podłogowym i przemysłowymi rurociągami cyrkulacyjnymi w wysokiej temperaturze.

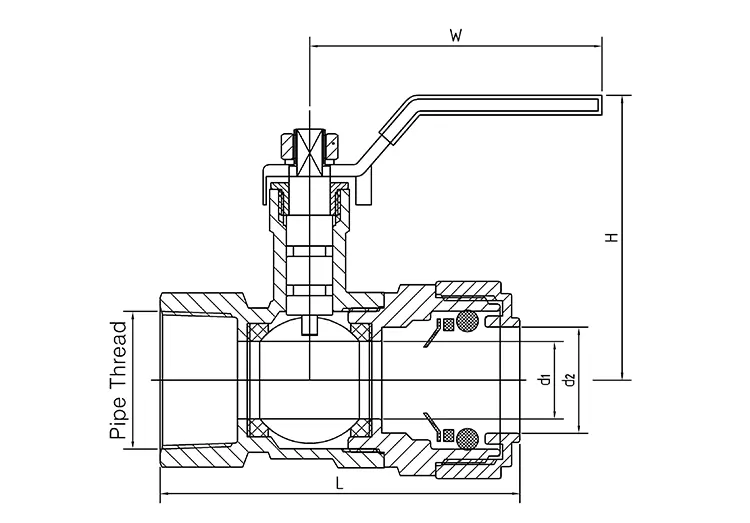

Parametry techniczne

Dedykowany projekt bezpieczeństwa

1. Przedłużony izolowany trzpień: ma wydłużoną, izolowaną konstrukcję trzpienia, która blokuje przenoszenie ciepła z korpusu zaworu do uchwytu. Zapobiega to poparzeniu pracowników przez gorące elementy podczas pracy, co znacznie zwiększa bezpieczeństwo podczas obsługi rurociągów wysokotemperaturowych na miejscu.

2. Konstrukcja trzpienia zapobiegająca wydmuchowi: Trzpień ma wzmocnioną konstrukcję zapobiegającą wydmuchowi. Pozostaje bezpiecznie zamknięty nawet pod zmiennym ciśnieniem pary lub wody o wysokiej temperaturze, eliminując zagrożenia bezpieczeństwa, takie jak rozpylanie mediów lub wyrzucanie trzpienia.

3. Prosta obsługa pod kątem 90°: Zaprojektowany z myślą o łatwym obrocie o 90 stopni, zawór umożliwia pełne otwarcie lub zamknięcie prostym obrotem uchwytu. Operacja jest prosta i umożliwia szybką kontrolę przepływu w rurociągu nawet w złożonych środowiskach o wysokiej temperaturze.

Szczegóły konfiguracji

1. Konstrukcja z wysokotemperaturowego mosiądzu DZR: Zawór kulowy z mosiądzu wysokotemperaturowego FT z korpusem z wydłużonym trzpieniem jest kuty z jednego kawałka mosiądzu DZR (odpornego na odcynkowanie) odpornego na wysokie temperatury. Jego odporność cieplna znacznie przewyższa odporność standardowych zaworów mosiężnych, zapewniając brak szybkiego utleniania lub deformacji podczas długotrwałego transportu mediów o wysokiej temperaturze.

2.  Uszczelnienia o wysokiej wydajności: Elementy uszczelniające wykonane są z PTFE wypełnionego grafitem. W przeciwieństwie do standardowych uszczelek z gumy EPDM, materiały te są odporne na utwardzanie, starzenie się i wycieki podczas ciągłego kontaktu z płynami o wysokiej temperaturze.

3. Konstrukcja z pełnym przelotem: Wewnętrzna konstrukcja z pełnym przelotem minimalizuje opory przepływu, zapewniając stabilny transport dużej objętości gorącej wody i pary bez tłumienia przepływu w rurociągu.

Zalety konstrukcji z podwójnym gwintem wewnętrznym

1. Znormalizowane gwinty wewnętrzne na obu końcach zapewniają bezpośrednią kompatybilność z głównymi armaturami rurociągów grzewczych i parowych; eliminuje to potrzebę stosowania dodatkowych adapterów i zmniejsza potencjalne punkty wycieków.

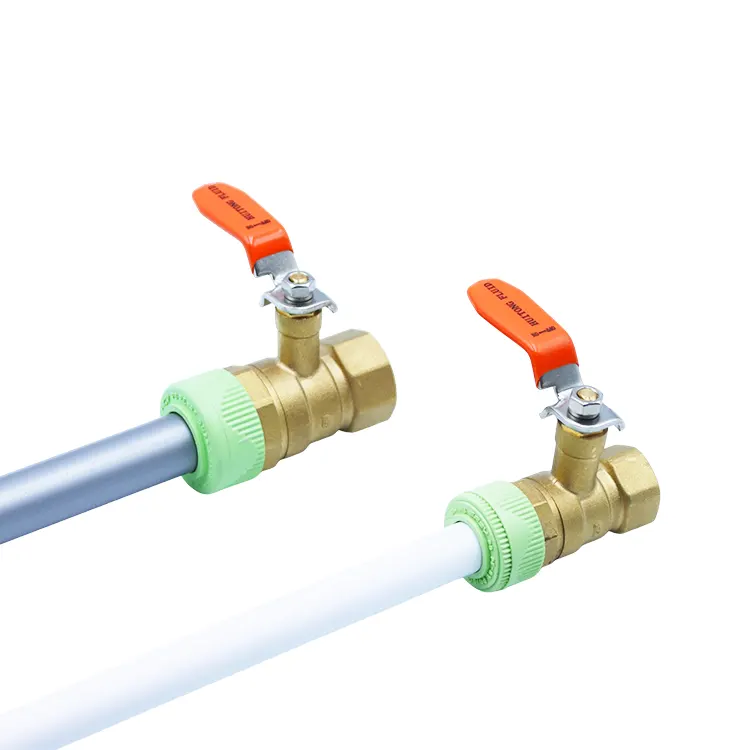

2. Kompaktowy korpus zaworu pozwala na montaż nawet wtedy, gdy rury są owinięte grubą izolacją, dzięki czemu idealnie nadaje się do ciasnych przestrzeni w pomieszczeniach mechanicznych i rozdzielaczach ogrzewania podłogowego.

3. Nadaje się do szerokiej gamy mediów i zastosowań – w tym do obiegu ogrzewania podłogowego, przemysłowej gorącej wody o wysokiej temperaturze, pary o niskim ciśnieniu i obiegu płynu o wysokiej temperaturze – Zawór kulowy z mosiądzu o wysokiej temperaturze FT z przedłużonym trzpieniem jest kompatybilny zarówno z systemami ogrzewania budynków mieszkalnych, jak i systemami rurociągów lekkiego przemysłu.

Gwarancja producenta i wsparcie

1. Kompleksowa dokumentacja: Do każdej przesyłki dołączone są kompletne certyfikaty testów ISO i CE oraz raporty z analizy materiałów, spełniające wymagania dotyczące rejestracji zagranicznych projektów termotechnicznych i odprawy celnej.

2. Standardowa 12-miesięczna gwarancja producenta: Gwarancja obejmuje wszystkie wady produkcyjne; zapewniane jest bezpłatne wsparcie posprzedażowe w zakresie problemów z uszczelnieniem lub jakością korpusu zaworu powstających podczas normalnej pracy w wysokiej temperaturze.

3. Specjalistyczne usługi techniczne: Nasz zespół techniczny specjalizuje się w wysokotemperaturowych rurociągach termicznych i oferuje wskazówki dotyczące montażu izolacji zaworów z przedłużonym trzpieniem, rozwiązywania problemów z nieszczelnościami i doboru komponentów układu parowego, zapewniając szybkie odpowiedzi na zapytania online od nabywców z całego świata.

Zalecenia dotyczące rutynowej konserwacji

1. Regularnie sprawdzaj uszczelkę na złączu trzpienia zaworu. Jeśli po długotrwałej pracy w wysokiej temperaturze wystąpi niewielki wyciek, zestaw uszczelek z wysokotemperaturowego grafitu/PTFE można wymienić indywidualnie, bez konieczności wymiany całego korpusu zaworu.

2. Uchwyt operacyjny obraca się o około 90°; nie należy przekraczać tego zakresu, ponieważ nadmierna siła może zdeformować wysunięty trzpień, uszkodzić wewnętrzne uszczelki i skrócić żywotność produktu.

3. W zastosowaniach parowych należy unikać narażania korpusu zaworu na nagłe szoki termiczne spowodowane szybkimi zmianami temperatury. Stopniowo reguluj ciśnienie podczas uruchamiania i wyłączania, aby zminimalizować zużycie korpusu zaworu i uszczelek spowodowane cyklami termicznymi.

4. Przed długotrwałym przechowywaniem należy spuścić z korpusu zaworu wszelkie pozostałości mediów o wysokiej temperaturze i oczyścić powierzchnię z zanieczyszczeń. Przechowuj zawór w suchym, dobrze wentylowanym pomieszczeniu, aby zapobiec korozji gwintów spowodowanej długotrwałym gromadzeniem się kamienia kotłowego.

Często zadawane pytania

P1: Jakie są zalety modelu z przedłużonym trzpieniem w porównaniu ze standardowymi zaworami kulowymi z krótkim trzpieniem?

Odp.: W przypadku standardowych zaworów kulowych z krótkim trzpieniem wysokie ciepło z korpusu zaworu przenosi się bezpośrednio na uchwyt, stwarzając ryzyko poparzenia dla operatora. Zawór kulowy z mosiądzu wysokotemperaturowego FT z przedłużonym trzpieniem tworzy barierę termiczną, która strukturalnie eliminuje to ryzyko; korpus zaworu można osadzić w warstwie izolacyjnej, podczas gdy uchwyt pozostaje odsłonięty, co ułatwia obsługę, co czyni go idealnym wyborem do rurociągów termicznych pracujących w wysokich temperaturach.

P2: Jak uszczelki PTFE wypełnione grafitem wypadają w porównaniu ze standardowymi uszczelkami gumowymi w środowiskach o wysokiej temperaturze?

Odp.: Standardowe uszczelki gumowe twardnieją i szybko pękają pod wpływem długotrwałych temperatur powyżej 100°C, co prowadzi do nieszczelności. PTFE wypełniony grafitem zapewnia doskonałą odporność na ciepło, dzięki czemu nadaje się do ciągłej pracy z gorącą wodą o wysokiej temperaturze i parą o niskim ciśnieniu; znacznie spowalnia starzenie się uszczelnień i zmniejsza częstotliwość konserwacji rurociągów.

P3: Które akcesoria do rur termicznych są kompatybilne z tym zaworem z podwójnym gwintem wewnętrznym?

Odp.: Wyposażony w standardowe gwinty wewnętrzne na obu końcach, łączy się bezpośrednio z głównymi kolektorami ogrzewania podłogowego, złączkami zaworów parowych i elementami rur wodociągowych wysokotemperaturowych bez konieczności stosowania dodatkowych adapterów, minimalizując w ten sposób potencjalne punkty wycieków.

P4: Jak postępować w przypadku nieszczelności uszczelek w zastosowaniach wysokotemperaturowych?

Odp.: W przypadku problemów z uszczelkami lub korpusem zaworu, które nie są spowodowane niewłaściwą obsługą, nasz zespół techniczny zapewnia ukierunkowane rozwiązania w zakresie regulacji zespołu i dostarcza zamienne części uszczelniające w celu przeprowadzenia napraw.

P5: Czy zawór może być używany do długotrwałej pracy w niskociśnieniowych liniach cyrkulacyjnych pary?

Odp.: jest w pełni kompatybilny. Korpus z mosiądzu odporny na wysokie temperatury i specjalistyczne uszczelki wysokotemperaturowe przeszły symulowane testy starzenia parowego, zapewniając stabilną, długoterminową pracę w niskociśnieniowych rurociągach parowych przy minimalnych stratach przepływu i wydłużonych okresach międzyobsługowych.

P6: Czy mosiężny zawór kulowy FT o wysokiej temperaturze z przedłużonym trzpieniem można montować na rurach z grubymi warstwami izolacji?

O: Tak. Korpus zaworu jest zwarty, a poza warstwę izolacyjną wystaje jedynie przedłużony trzpień. Dzięki temu materiał izolacyjny całkowicie owinie korpus zaworu bez szczelin spowodowanych występami zaworu, dzięki czemu nadaje się do instalacji w pomieszczeniach mechanicznych i ukrytych rurociągach wysokotemperaturowych w przestrzeniach sufitowych.
