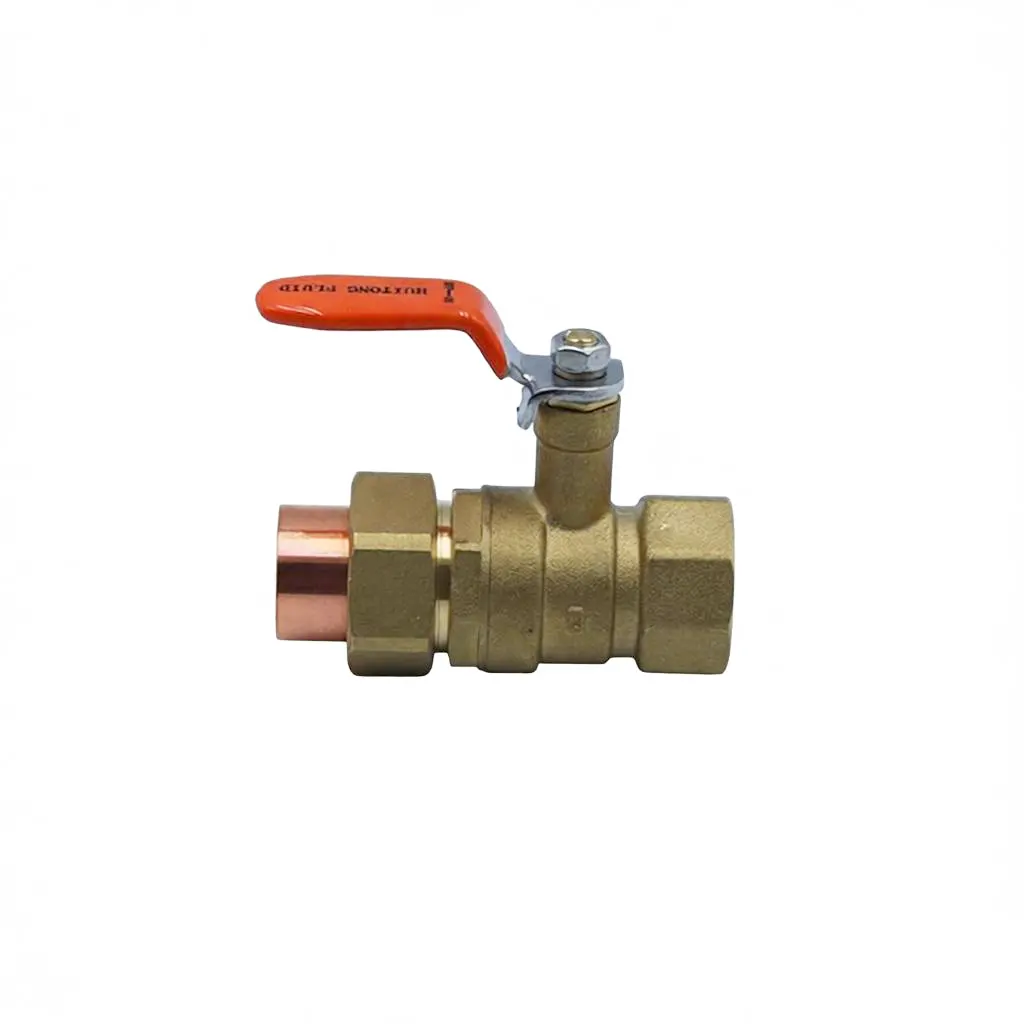

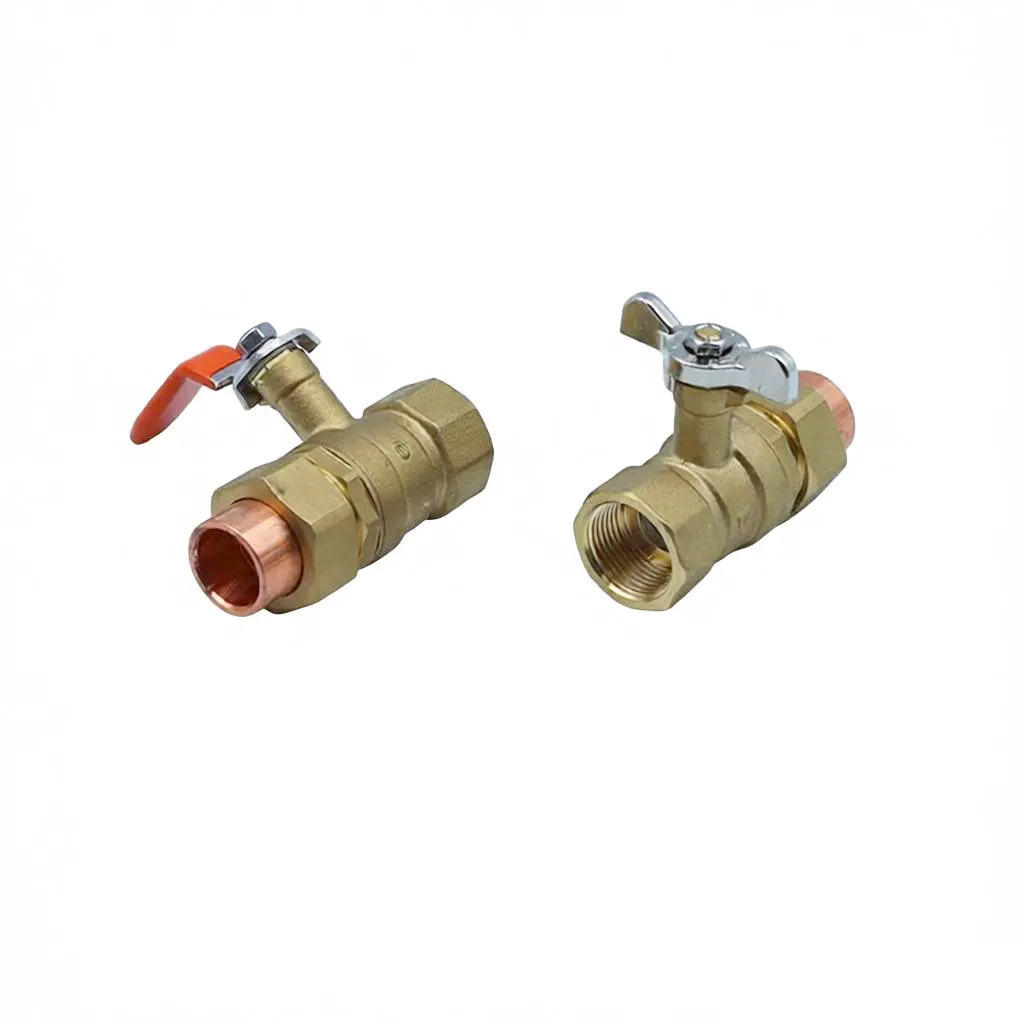

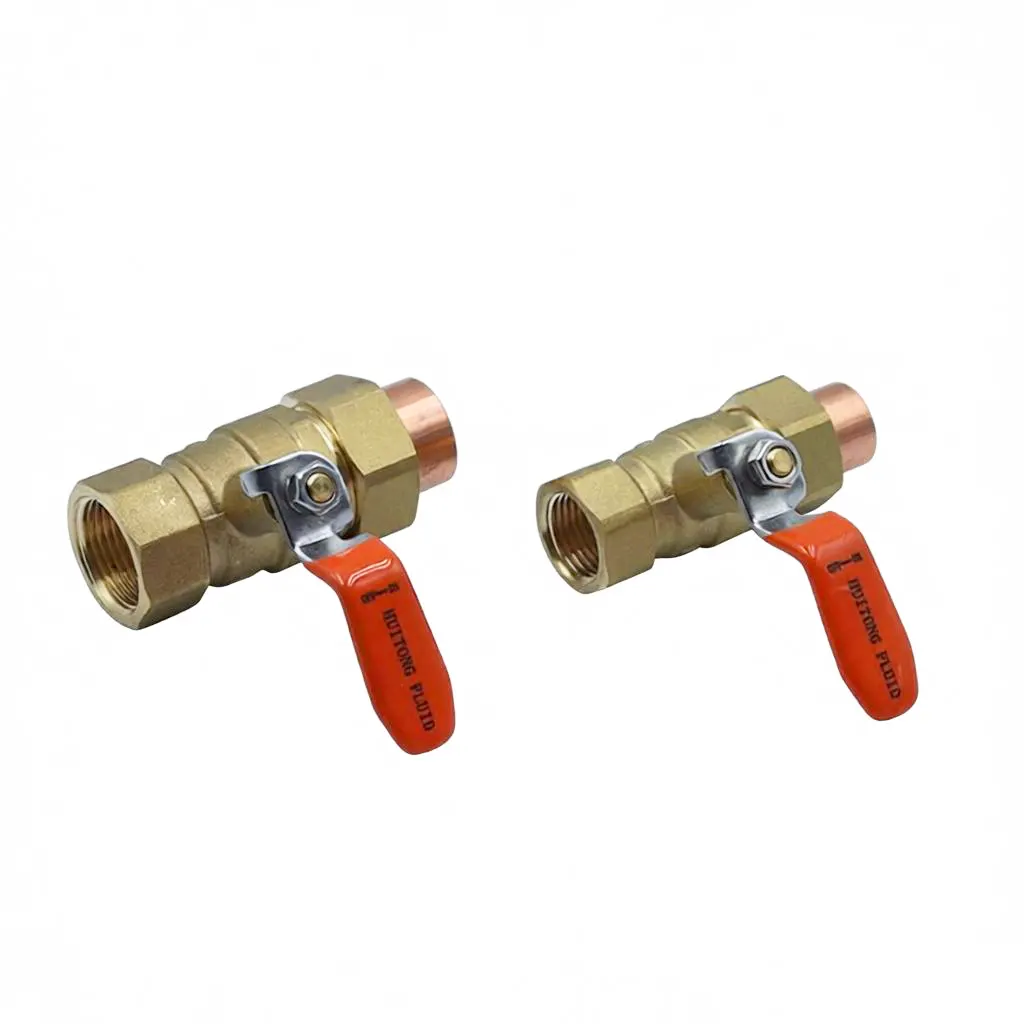

Zawór kulowy złącza spawanego

Zawór kulowy złącza spawanego to unikalny zawór sterujący rurociągiem typu kompozytowego opracowany przez firmę Huitong. Jednostronnie wydłużona miedziana tuleja spawalnicza jest trwale lutowana i wtapiana w rurę miedzianą, co eliminuje korozję elektrochemiczną i długotrwałe wycieki wibracyjne. Na drugim końcu znajduje się zdejmowana nakrętka złączkowa ułatwiająca demontaż i konserwację bez przecinania, doskonale integrując długoterminową stabilność spawanych rurociągów z wygodą obsługi zaworów złączkowych.

Korpus zaworu wykonany jest z pogrubionego, kutego mosiądzu bezołowiowego, wyposażony w chromowane kulki i dwuwarstwowe uszczelki z pogrubionego teflonu. Całkowicie otwarta konstrukcja przepływu ogranicza utratę krążących dróg wodnych, a trzpień zaworu zapobiegający powstawaniu pęcherzy nadaje się do kotłów i naprzemiennych wahań ciśnienia wody w instalacjach grzewczych i ogrzewaniu podłogowym. Cały zestaw zaworów przechodzi specjalistyczną kontrolę jakości zarówno konstrukcji spawanych, jak i złącznych. Obejmuje on rury o różnych średnicach i jest dostępny do zastosowań w komercyjnych i domowych systemach rur miedzianych HVAC, służąc jako zróżnicowany zawór inżynieryjny, który zaspokaja zarówno początkowe potrzeby konstrukcyjne, jak i późniejsze prace konserwacyjne.

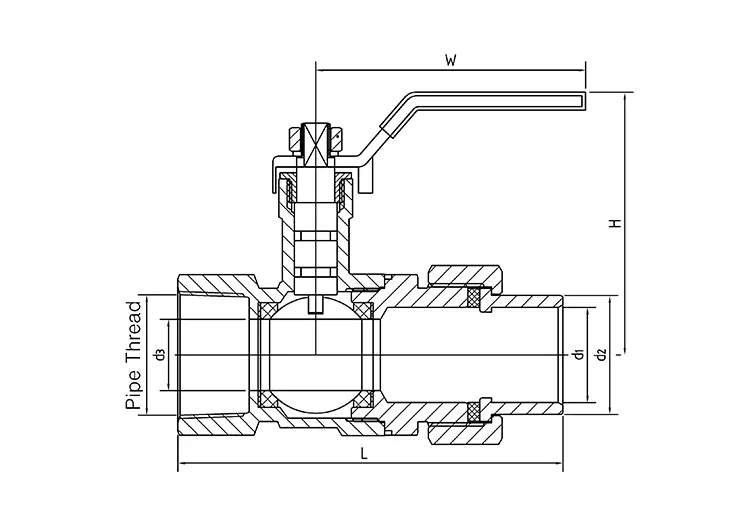

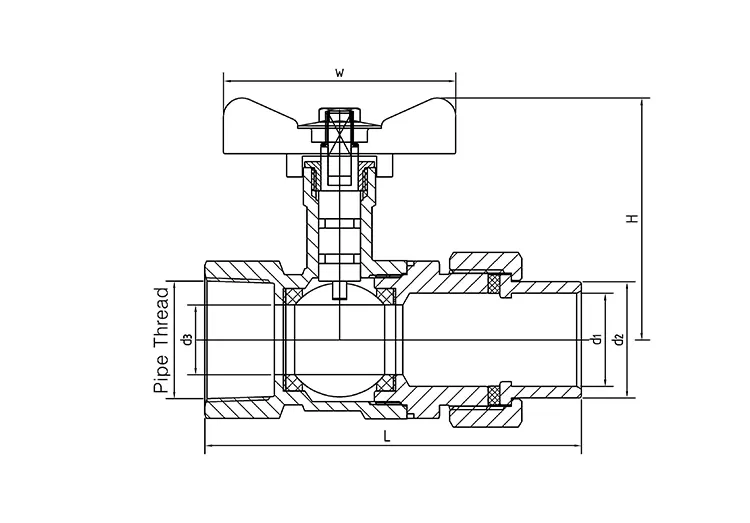

Parametry techniczne

Jakie są zalety projektu konstrukcyjnego?

1. Jednostronna przedłużona tuleja lutownicza miedziana

Korpus zaworu jest wydłużony i zintegrowany z jednej strony, a miedziana końcówka do spawania może być bezpośrednio lutowana standardową rurą miedzianą. Materiały miedziane i mosiężne są wysoce kompatybilne, a po stopieniu nie ma szczeliny, co całkowicie pozwala uniknąć problemów związanych z korozją elektrochemiczną i wyciekiem wody spowodowanych długotrwałą cyrkulacją wody o wysokiej temperaturze. Po uformowaniu rurociąg ma dobrą ogólną wydajność i doskonałą odporność na wibracje.

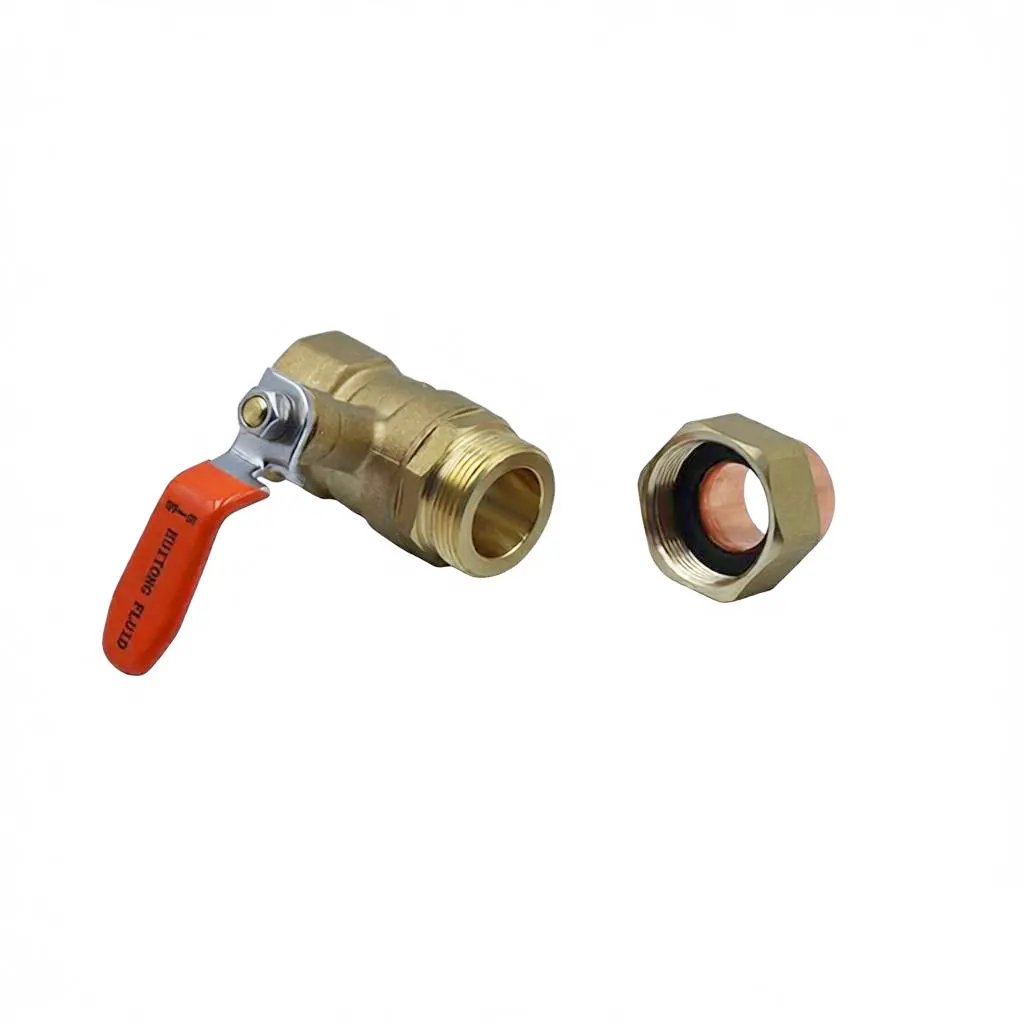

2. Oddzielny element nakrętki złączkowej po drugiej stronie

Druga strona wyposażona jest w rozłączną konstrukcję gwintu złączkowego. Podczas późniejszej wymiany zaworu, czyszczenia rurociągu i konserwacji sprzętu wystarczy poluzować nakrętkę złączkową, aby oddzielić korpus zaworu, bez przecinania lub wyrzucania oryginalnej rury miedzianej. To znacznie zmniejsza zużycie materiałów rurowych i czas budowy na miejscu, a także obniża długoterminowe koszty eksploatacji i konserwacji projektu HVAC.

3. Struktury podwójne uzupełniają się wzajemnie w przypadku inżynierii rurociągów w pełnym cyklu

Podczas wstępnej budowy końcówka spawana służy do zakończenia mocowania rurociągu, zapewniając długotrwałą eksploatację i stabilność uszczelnienia. Podczas późniejszej konserwacji konstrukcja złącza służy do szybkiego demontażu i montażu, co nie tylko rozwiązuje wysokie koszty konserwacji całkowicie spawanych rurociągów, ale także kompensuje wady czystych zaworów kulowych z gwintem, które nie są odporne na długotrwałe wibracje w wysokiej temperaturze. Nadaje się do długoterminowych systemów cyrkulacji HVAC.

Szczegóły produktu

1. Zagęszczona odkuwka bezołowiowa DZR

Korpus zaworu kulowego złącza spawanego jest wytwarzany w procesie kucia na gorąco. Grubość ścianki zaworu jest jednolita, a jego zdolność do wytrzymywania ciśnienia i odporność na pęknięcia jest lepsza niż w przypadku zwykłych korpusów zaworów odlewanych ciśnieniowo. Materiał niezawierający ołowiu nie wydziela metali ciężkich i nadaje się do oczyszczania wody w gospodarstwach domowych oraz do zaopatrzenia w wodę grzewczą w obiektach komercyjnych. Nie jest podatny na tworzenie się kamienia, rdzewienie ani perforację, nawet przy długotrwałym przepływie wody o wysokiej temperaturze.

2. Kula pełna chromowana

Powierzchnia kuli jest precyzyjnie chromowana i polerowana, dzięki czemu jest odporna na zużycie i zapobiega osadzaniu się kamienia. Dwuwarstwowe, pogrubione teflonowe gniazdo zaworu jest ściśle dopasowane po obu stronach i może utrzymać zerowy wyciek niezależnie od wpływu przepływu zimnej i gorącej wody do przodu lub do tyłu. Wytrzymuje zmienne zmiany ciśnienia wody spowodowane różnicami temperatur pomiędzy instalacją grzewczą a kotłem w ciągu dnia.

3. Wbudowany pręt zaworu bezpieczeństwa zapobiegający wydmuchowi

W dolnej części trzpienia zaworu dodano konstrukcję blokującą ograniczającą, aby wzmocnić go przed chwilowym wysokim ciśnieniem generowanym podczas włączania i wyłączania kotła lub przełączania pompy. Zapobiega to wyskakiwaniu trzpienia zaworu i rozpryskiwaniu się czynnika o wysokiej temperaturze, zwiększając w ten sposób ogólny współczynnik bezpieczeństwa pracy urządzeń HVAC.

Jak zoptymalizować wydajność dostarczania wody przez system HVAC?

1. Nieprzerwane kanały przepływowe o pełnej średnicy: Korpus zaworu nie ma wewnątrz występów dławiących, co umożliwia płynny przepływ wody bez żadnych przeszkód. Zapobiega to problemom takim jak nierównomierne ogrzewanie w systemach ogrzewania podłogowego i zmniejszona wydajność wymiany ciepła w centralnej klimatyzacji. W pełni zachowuje projektowany przepływ rurociągu, oszczędzając zużycie energii przez sprzęt.

2. Wydłużony uchwyt do płynnego działania o 90°: Długi uchwyt do otwierania i zamykania charakteryzuje się delikatnym momentem obrotowym. Aby zakończyć pełne otwarcie i pełne zamknięcie przełącznika, wystarczy obrót o 90°. Nawet po zainstalowaniu w wąskich przedziałach skrzynek ogrzewania podłogowego lub maszynowni klimatyzacyjnych można go łatwo przenosić bez blokowania lub utrudniania pracy.

3. Rurociąg uformowany ze spawania jest schludny: spawanie jednostronne nie powoduje żadnych dodatkowych odsłoniętych połączeń. Powierzchnia rurociągu jest gładka i płaska, bez szczelin, w których mógłby gromadzić się pył i kamień. Zmniejsza to częstotliwość czyszczenia rurociągów i nadaje się do długotrwałych zamkniętych środowisk operacyjnych w maszynowniach i sufitach.

Ekskluzywna stopniowana kontrola jakości o podwójnej strukturze

1. Wstępne badanie spektralne surowców dwumetalowych w celu określenia podstawowych właściwości odporności temperaturowej i antykorozyjnej podłoża: Wszystkie surowce na mosiężne korpusy zaworów i tuleje spawalnicze pokryte miedzią przechodzą na wejściu badania spektralne, weryfikując zawartość bezołowiu, odporność na wysoką temperaturę, zapobieganie ubytkom cynku i wskaźniki antykorozyjne. Gwarantuje to, że ryzyko długotrwałej awarii materiału w wysokiej temperaturze zostanie wyeliminowane ze źródła.

2. Ogólne trzypoziomowe podstawowe testy gotowych produktów, zapewniające spełnienie wszystkich podstawowych parametrów w zakresie przechowywania: Każdy zawór kulowy złącza spawanego jest w pełni testowany pod kątem odporności na ciśnienie wody w płaszczu, wykrywania wycieków typu pęcherzykowego i dziesięciotysięcznego testu trwałości. Wycieki z uszczelek i defekty związane z zakleszczeniem przełącznika są sprawdzane.

3. Różnicowa weryfikacja podwójnej specyficzności, ukierunkowane rozwiązywanie problemów dla dwóch typów wad specyficznych dla konstrukcji: Wykrywanie wad penetracyjnych przeprowadza się dla końcówek spoin platerowanych miedzią w celu sprawdzenia porowatości spoiny, niepełnego spawu i mikropęknięć; Dla gwintów złączki przeprowadzane są testy dokładności zgryzu i wielokrotne testy blokowania montażu, aby zapobiec poluzowaniu złącza i problemom z poślizgiem gwintu, a jednocześnie kontrolować jakość końcówki spawanej i końcówki złączki.

4. Pełne zarządzanie identyfikowalnością kodów partii, dostarczone kompletne pakiety kwalifikacji inżynieryjnych: Każdy produkt ma wygrawerowany niezależny kod partii. Wszystkie dane procesowe z zakresu kucia, spawania, obróbki i testowania są trwale archiwizowane; dla każdej przesyłki można jednocześnie dostarczyć raporty spektralne materiałów, certyfikaty zgodności CE i raporty o wykryciu wad gotowego produktu, spełniając wszystkie standardy przeglądu dotyczące ofertowania projektów HVAC, odprawy celnej sprzętu za granicą i akceptacji projektu.

Kompleksowe usługi wsparcia rowerowego

1. Wielowymiarowe specjalistyczne wytyczne techniczne dotyczące HVAC

Profesjonalny zespół techniczny może zapewnić indywidualne rozwiązania w takich kwestiach, jak kontrola temperatury lutowania rur miedzianych, regulacja siły montażu nakrętek złączkowych, próby ciśnieniowe zimnych i gorących rurociągów oraz rozwiązywanie problemów ze spawami i nieszczelnościami złączy. Skraca to cykl uruchomienia na miejscu.

2. Całodobowa reakcja posprzedażna online

Zaoferuj wielojęzyczne konsultacje online dla zagranicznych i krajowych nabywców projektów centralnej klimatyzacji i ogrzewania kotłów. Szybko odpowiadaj na pytania dotyczące montażu, problemy ze zgodnością i zgłaszaj usterki posprzedażowe, niezależnie od różnic czasowych.

3. Indywidualne pakiety wsparcia dla dużych projektów ciepłowniczych

W przypadku zamówień seryjnych na centralne urządzenia grzewcze i komercyjne urządzenia klimatyzacyjne, można zapewnić dostosowane plany doboru i dopasowania w oparciu o układ rurociągów. Długoterminowe, stabilne dostawy oryginalnych fabrycznych nakrętek złączkowych, uszczelniających gniazda zaworów i części zamiennych do miedzianych tulei spawalniczych zapewniają dostawy części zamiennych do konserwacji projektu przez wiele lat.

4. 12-miesięczna gwarancja fabryczna na całą maszynę

Wszystkie zespawane zawory kulowe są objęte 12-miesięczną gwarancją. W normalnych warunkach obiegu grzewczego i chłodzącego problemy takie jak pękanie spoin, nieszczelność złączy i awarie uszczelnień spowodowane surowcami i procesami produkcyjnymi mogą zostać naprawione, a części zamienne dostarczone.

Scenariusze inżynierii aplikacji

1. Komercyjny system rur miedzianych z cyrkulacją centralnej klimatyzacji

System ten nadaje się do łączenia jednostki głównej i końcowych obwodów odgałęzionych wymiennika ciepła. Końcówka do spawania jest przymocowana do głównej rury maszynowni, a gwintowana końcówka jest połączona z wyposażeniem końcowym. W przyszłości podczas konserwacji centrali nie będzie konieczności przecinania głównej rury, co znacznie skróci czas przestojów na konserwację centralnej klimatyzacji.

2. Centralny system ogrzewania podłogowego w budynkach mieszkalnych

W głównej rurze budynku zastosowano technologię spawania, aby zapewnić stabilne ogrzewanie przez cały rok. Obwody odgałęzione dla każdego gospodarstwa domowego są wyposażone w konstrukcje gwintowane. Podczas renowacji lub naprawy poszczególnych rurociągów domowych można je oddzielnie demontować i ponownie montować, nie wpływając na obieg grzewczy całego budynku.

3. System rur wlotowych i wylotowych bojlera na ciepłą wodę użytkową

Jest to specjalny system rur do przemysłowych i komercyjnych kotłów ciepłej wody. Wytrzymuje wahania ciśnienia wody podczas uruchamiania i wyłączania kotła. Końcówka spawana jest mocowana do korpusu kotła w celu instalacji, a gwintowana konstrukcja ułatwia regularne czyszczenie kotła, konserwację oraz wymianę filtrów i rurociągów.

4. Duży komercyjny system rur miedzianych do oczyszczania wody i zaopatrzenia w wodę

System ten służy do scentralizowanego oczyszczania i obiegu wody w galeriach handlowych i hotelach. Korpus zaworu wykonany jest z kucia bezołowiowego, co odpowiada normom bezpieczeństwa wody pitnej. Spawany system rur jest schludny i higieniczny, a gwintowana konstrukcja jest wygodna do późniejszej konserwacji i wymiany filtrów i rurociągów do oczyszczania wody.

Często zadawane pytania

P: Jakie są zalety zaworów półspawanych i półzłącznych w porównaniu do całkowicie spawanych zaworów kulowych?

Odp.: Jeżeli całkowicie zespawany zawór kulowy ulegnie uszkodzeniu, należy odciąć cały odcinek rury miedzianej i ponownie zespawać. Proces ten wiąże się z wysokimi kosztami materiałów i robocizny, a także długimi przestojami. Złączka tego produktu umożliwia demontaż korpusu zaworu bez jego uszkodzenia, przy jednoczesnym zachowaniu oryginalnej spawanej rury miedzianej. Po prostu wymieniając zawór, można przywrócić działanie rurociągu, znacznie zmniejszając straty materiałowe i czasowe związane z późniejszą konserwacją w projektach HVAC. Nadaje się do komercyjnych i scentralizowanych projektów grzewczych, które wymagają regularnej konserwacji.

P: Czy po wielokrotnym demontażu i ponownym montażu konstrukcji kołnierzowej skuteczność uszczelnienia gwałtownie się pogorszy?

Odp.: Zawór kulowy złącza spawanego jest wyposażony w pogrubioną i odporną na zużycie uszczelkę z PTFE. Znormalizowana tolerancja demontażu gwintu kołnierzowego jest rozsądna, a skuteczność uszczelnienia nie spadnie znacząco w ciągu 10 standardowych demontaży. Jeśli po wielokrotnym demontażu wystąpi niewielki wyciek, należy wymienić wyłącznie oryginalną, fabrycznie dostarczoną uszczelkę, aby przywrócić zerowy wyciek. Nie ma potrzeby wymiany całego zaworu.

P: Czy w wąskim pudełku działanie przedłużonego uchwytu będzie blokowane przez bawełnianą izolację?

Odp.: Wydłużony uchwyt wystaje na zewnątrz, aby zakryć obszar operacyjny. Główny korpus korpusu zaworu może całkowicie osłonić bawełnianą izolację, z odsłoniętym jedynie uchwytem. Nie naruszy to struktury izolacji rurociągu. Przełącznik o krótkim skoku 90° pozwala na łatwe otwieranie i zamykanie w wąskim i szczelnym pudełku, bez przeszkód i bez wysiłku.
